ダイオードの基礎

ダイオードは2つの端子を持つ半導体デバイスですが、電流をほぼ一方向にしか流さないという性質を活かし、多くの電子回路で重要な役割を担っています。

具体的には、交流（AC）を直流（DC）に変える整流ダイオード、基準電圧を作り出すツェナーダイオード、逆流を防ぎながら電圧損失を抑えるショットキーバリアダイオード、さらに光を発するLED（発光ダイオード）など、さまざまな種類があります。

本記事では、ダイオードがどのように電流を一方向に流すのか、その基盤となるpn接合の構造や種類別の特徴、及び選定時のポイントを解説します。ダイオードを適切に使用することで、不要な電圧降下を抑え、回路の安全性や効率を向上させることが可能です。

ダイオードの基本構造と動作

ダイオードの中心部は、p型とn型の半導体を貼り合わせたpn接合部です。この接合部分にはキャリアがほぼ存在しない“空乏層”が自然に形成され、これが電流の流れを制限する重要な役割を果たしています。

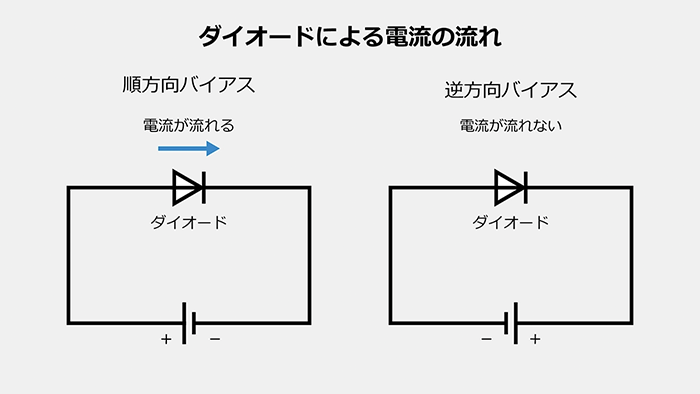

順方向（アノードがプラス）に電圧を加えると空乏層が薄くなり、p型半導体側から多数キャリアの正孔（ホール）が、n型半導体側から多数キャリアの電子が接合を越えて相手側に注入されます。この多数キャリアが拡散することで生じる拡散電流が、順方向電流の主成分となります。

逆方向（カソードがプラス）に電圧を加えると空乏層が厚くなり、多数キャリアは接合をほとんど越えられなくなるため、電流はほぼ流れません。ただし、少数キャリアによる微小なリーク電流があり、非常に高い逆方向電圧を加えるとブレークダウンが発生し、大きな逆電流が流れる場合もあります。

このように、「順方向では多数キャリアの注入・拡散により電流が流れ、逆方向ではリーク電流を除いてほぼ遮断される」という仕組みが、ダイオードの一方向性を実現しています。

ダイオードの役割

代表的なシリコン整流ダイオードは、p型とn型の半導体を組み合わせた“逆流防止弁”のような役割を果たします。シリコンダイオードの場合、順方向におよそ0.6〜0.8Vの電圧をかけると、実用的な順方向電流が流れ始めます。一方、逆方向に電圧をかけた場合は微小なリーク電流（逆方向飽和電流）のみが流れるように設計されています（定格電圧を超えるとブレークダウンが起きます）。

例えば電源ラインの整流回路では不要な逆電圧を遮断し、ICの入力回路などでは逆電流やサージからデバイスを守る保護素子として使用されます。回路図では矢印付きのシンボルがこの一方向性を示しています。

補足
シリコンダイオードの順方向電圧降下は約0.7V程度ですが、ショットキーバリアダイオードの場合は0.2～0.4Vとさらに低くなります。低電圧回路や省エネを重視するアプリケーションでは、この低電圧特性が非常に有利です。

pn接合、空乏層

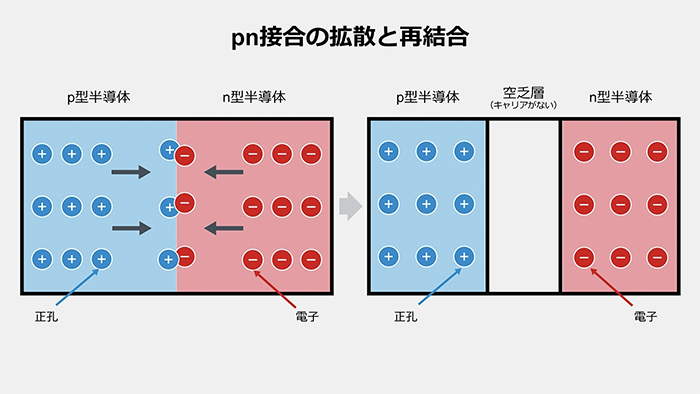

p型半導体には正孔が多く、n型半導体には電子が多く存在します。これらを接合すると、境界付近ではキャリアが拡散して再結合することで、固定イオンだけが残る空乏層が形成されます。p側とn側に露出したイオンによって電界や電位差が生じ、前の記事「pn接合とは」で説明した内蔵電位がつくられます。

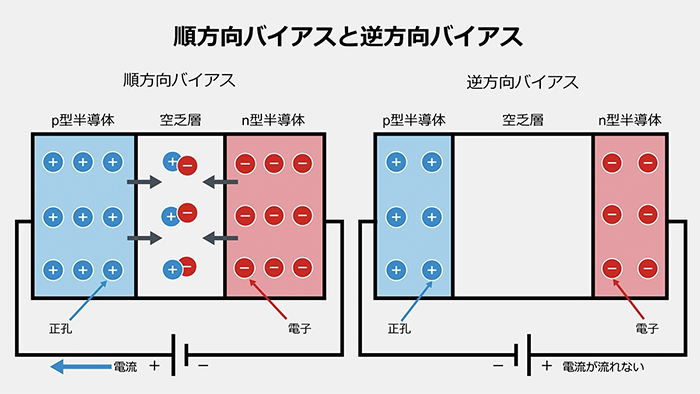

順方向バイアスを加えると、内蔵電位の障壁が弱まり空乏層が薄くなります。そのため、p側からn側へ正孔が、n側からp側へ電子が多数キャリアとして注入され、電流が急増します。

逆方向バイアスを加えると、内蔵電位の障壁がさらに高まり空乏層が厚くなります。多数キャリアはほとんど接合部を越えられず、少数キャリアによる微小なリーク電流のみが流れます。

また、LEDが順方向でのみ光るのも、この原理に基づいています。同じpn接合でも材料や構造を工夫することで、周波数の高い信号をスイッチングするPINダイオードや、レーザー光を発生するレーザーダイオードなど、さまざまな特性を実現できます。

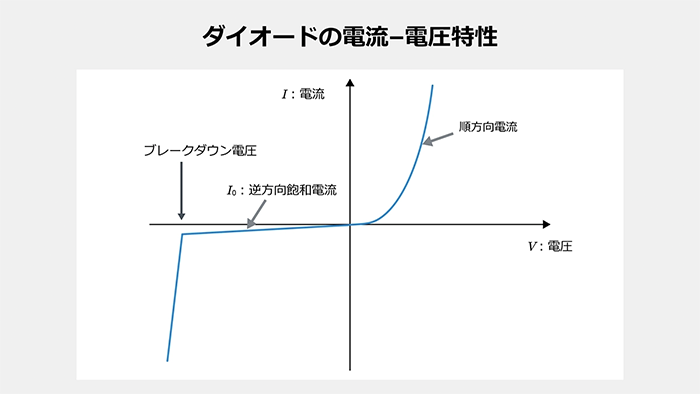

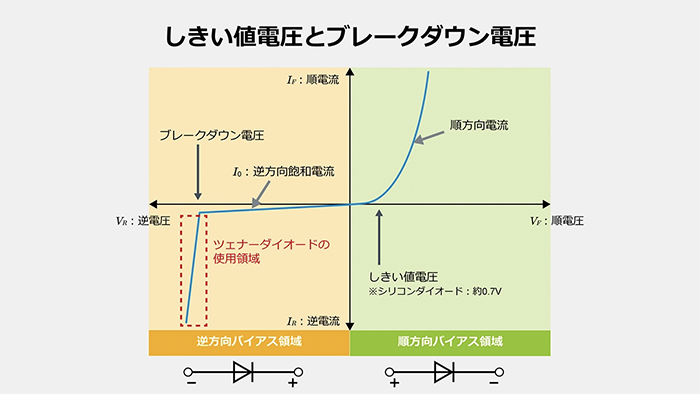

しきい値電圧、ブレークダウン電圧

順方向に電圧をかける場合、ある程度のしきい値電圧を超えないと電流が大きく流れません。シリコンダイオードでは約0.7Vが目安で、ゲルマニウムダイオードなら0.3V付近、ショットキーバリアダイオードなら0.2～0.4V程度といった幅があります。

逆方向に高い電圧をかけ続けるとブレークダウン電圧を超え、急激に大きな逆電流が流れる場合があります。通常の整流ダイオードでは故障につながるリスクがある一方、ツェナーダイオードはこの特性を活用し、あらかじめ決められたツェナー電圧で電圧をクランプして“過電圧安全弁”として機能します。

ダイオードの電圧・電流特性

ダイオードがどのような電圧・電流特性を示すのか、数式で理解することは回路設計に役立ちます。例えばスイッチング電源や電源向けにダイオードを選定する際、順方向損失や逆方向電流がどの程度になるかを見積もる場合は、まずはショックレーのダイオード方程式を基点に考えます。そこから実際の素子の直列抵抗や寄生成分、温度依存などをSPICEモデルで補完し、最終的な挙動をシミュレートするのが基本です。

ショックレーのダイオード方程式

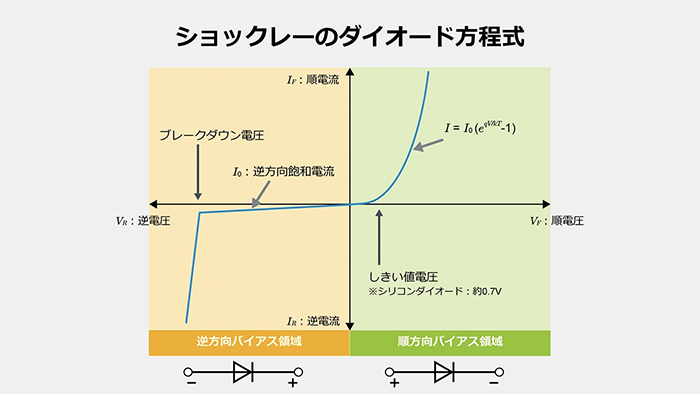

pn接合ダイオードの基本的なI–V特性は、次のショックレー方程式で近似されます：

\(I=I_0 \left(e^{\frac{qV}{kT}}-1\right)\)

• I ：ダイオードに流れる電流
• I₀：逆方向飽和電流（非常に小さい値）
• q ：電荷素量（約 1.602×10⁻¹⁹ クーロン）
• V ：ダイオードにかかる電圧
• k ：ボルツマン定数（約 1.38×10⁻²³ J/K）
• T ：絶対温度（K）

この式が示すとおり、ある程度の電圧を超えると電流が指数関数的に増大し、“しきい値をわずかに超えただけで電流が急に流れ出す”という印象を受けます。実際の回路では直列抵抗やジャンクション容量、温度などの要素が追加されるため、データシートやSPICEを使って最終チェックをするのが一般的です。

温度特性と実装上の注意点

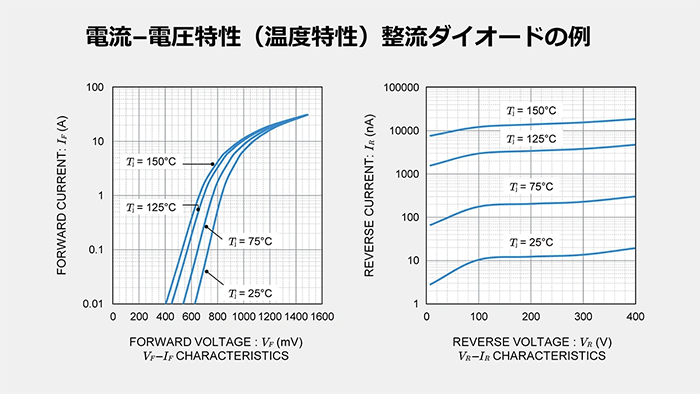

ダイオードは接合温度が上がると順方向電圧が下がり、同じ電圧でもより大きい電流が流れるため、熱暴走が発生する恐れがあります。整流回路など大電流が流れる部位では、ヒートシンクや強制空冷を設計し、ダイオードの発熱に対して十分な余裕をもたせることが必要です。

実装段階（はんだリフローなど）でも、パッケージの許容温度を超えないよう注意することが重要です。定格を超える使用や高温環境での使用を避けることが、長期的な信頼性確保に直結します。

ダイオードの種類

ダイオードにはさまざまな種類があり、整流用やツェナー、ショットキー、LEDなど、用途に応じた多彩な製品が用意されています。さらに、レーザーダイオードやPINダイオードなど特殊な用途も含め、目的に合わせて選ぶことで回路性能の向上につながります。

ダイオードの分類

大きく分けると、整流ダイオード（電源のAC→DC変換など）、ツェナーダイオード（一定電圧の基準・保護）、ショットキーバリアダイオード（低順方向電圧と高速特性）、LED（発光）などがあります。

スペック面では、耐電圧や許容電流、パッケージ形状などさまざまなスペックが用意されています。ゲルマニウムダイオード（低い順方向電圧が特長）や定電流ダイオードなど、用途別にニッチな製品も存在します。用途に適したスペックの製品を選ぶことが、損失を抑えつつ信頼性を高めるポイントです。

汎用（整流）ダイオード

家庭用のAC電源や工業用電源装置などの整流回路には、汎用整流ダイオードが広く使用されています。多くの場合、4個のダイオードをブリッジ接続して負の半周期を反転し、コンデンサで平滑してDCを作り出します。

ただし、順方向電圧が約0.7Vになるため、大電流を扱う場面では発熱や効率の低下が無視できない問題となります。このような状況では、ショットキーバリアダイオードへ変更して電圧損失を抑える方法もあります。また、大容量コンデンサの充電時に流れる突入電流（サージ）に対応した定格を選ぶことも重要なポイントです。

ツェナーダイオード

ツェナーダイオードは、逆方向に一定の電圧（ツェナー電圧）を超えるとブレークダウンが起こり、安定した定電圧を維持する特性を持つダイオードです。定電圧源や過電圧保護回路、あるいは簡易的なリファレンスとして広く利用されています。

例えば5V前後のツェナーダイオードをマイコンの入力ピン付近に配置しておけば、サージ電圧が発生した場合でも5V付近でクランプされ、入力ピンを保護できます。ただし、ツェナーダイオードに大きな電流が流れると熱破壊を引き起こす恐れがあるため、前段の抵抗値や許容電力を適切に設定する必要があります。

ショットキーバリアダイオード

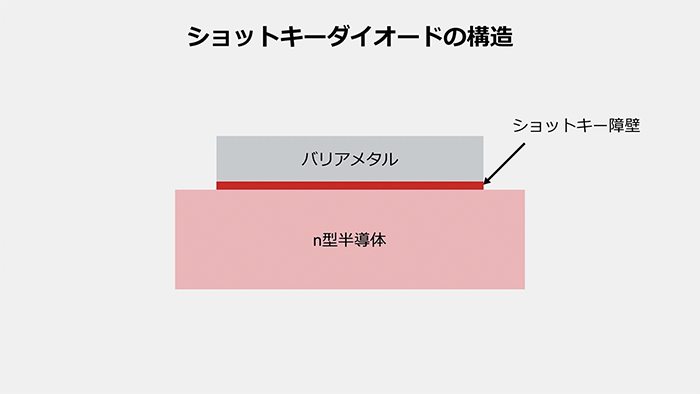

ショットキーバリアダイオードは金属と半導体を直接接合することで、通常のpn接合よりも順方向電圧を低く抑え、しかも高速スイッチングが可能な製品です。0.2～0.4V程度の電圧降下で動作する製品もあり、スイッチング電源の二次側整流やOR接続による逆流防止など、効率や速度が重視される用途で頻繁に使用されています。

ただし、逆方向耐圧が比較的低いため、高電圧ラインへの使用には不向きな場合があります。それでも5Vや3.3Vなどの低電圧ラインでは、その利点が活かせます。

LED

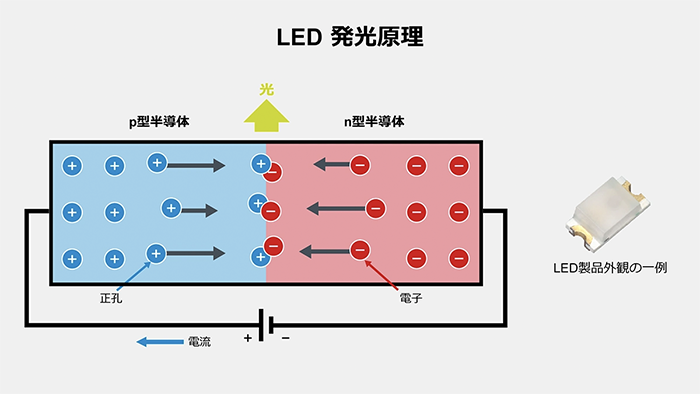

LED（Light Emitting Diode）は、順方向に電流を流すと発光するダイオードです。電子と正孔が再結合するときに放出される光子を利用しており、一般的な順方向電圧は、赤色LEDで1.8～2.2V程度、青色や白色LEDで3V程度です。

小さなインジケータランプから、クルマのヘッドライト、室内照明まで用途が広がっています。レーザーダイオードはLEDの原理をさらに発展させ、光を狭いビーム状に増幅したものです。いずれの場合も過電流は故障の原因となるため、直列抵抗や定電流ドライバーを使用して適切な電流制御を行うことが重要です。

ダイオードの主な用途と応用例

ダイオードは、交流を直流に整流するだけでなく、電圧を制限して回路を保護したり、通信信号の検波や波形制御などにも幅広く使用されています。

電源回路における整流

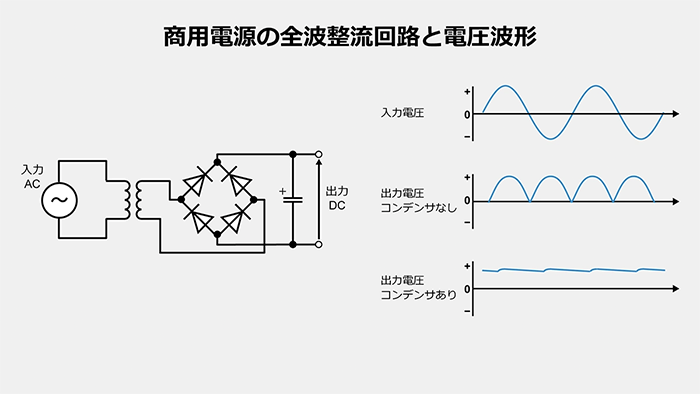

電源設計ではまず交流を直流に変換する“整流”を行います。ブリッジ整流回路を用いると、ACの正負両方の半周期を活用して、波形全体を正極側にそろえた脈流DCを得ることができます。その後、コンデンサで平滑化を行い、さらにリニアレギュレータやスイッチングレギュレータを接続することで、負荷変動や入力変動に強い安定した出力電圧を得るのが一般的です。

スイッチング電源では、高周波でスイッチングした後に二次側で高速ダイオードを用い、損失を減らすのが一般的です。整流ダイオードの選択を誤ると、エネルギー損失や発熱が大きくなり、効率の低下や信頼性の悪化につながるため注意が必要です。

保護回路・サージ対策

ダイオードは逆流防止や過電圧抑制にも役立ちます。リレーやモーターのような誘導負荷をオフにした際に発生する高電圧スパイクは、逆向きにダイオード（フライホイールダイオード）を接続することで安全に放電できます。

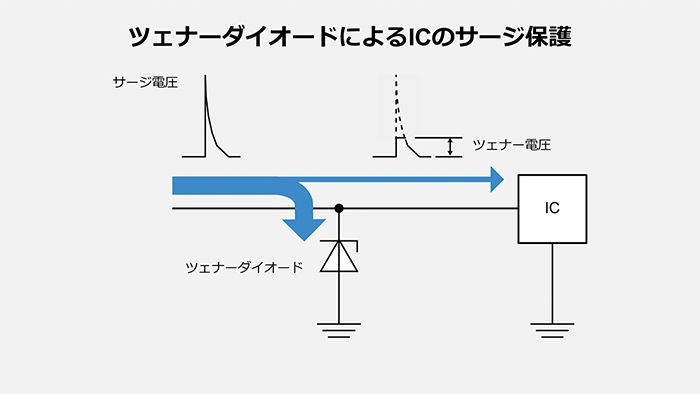

また、ツェナーダイオードを使用すれば、一定以上の電圧を逆方向でクランプできるため、ICピンを保護できます。さらにESD保護ダイオードは静電気によるサージをグランドに逃がし、基板上の重要な部品を保護します。

信号処理・通信回路

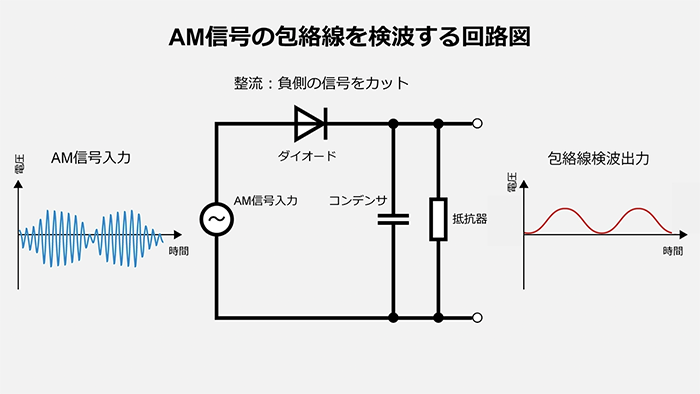

ダイオードは整流や保護だけでなく、通信やアナログ信号処理にも使用されます。例えば、AMラジオの検波回路ではダイオードで波形の“包絡線”を抽出し、音声成分を取り出しています。さらにクリッパ回路やクランプ回路では、一定レベルを超えた波形を切り落としたり、直流オフセットを付加したりします。

高周波領域では、PINダイオードがスイッチング素子や可変減衰器として用いられ、バラクタ（可変容量ダイオード）はVCO（電圧制御発振器）の発振周波数を電圧で調整するなど、多様な用途があります。このようにダイオードの特性を利用して、さまざまな電子回路が成立しています。

キーボードマトリクス回路などの応用

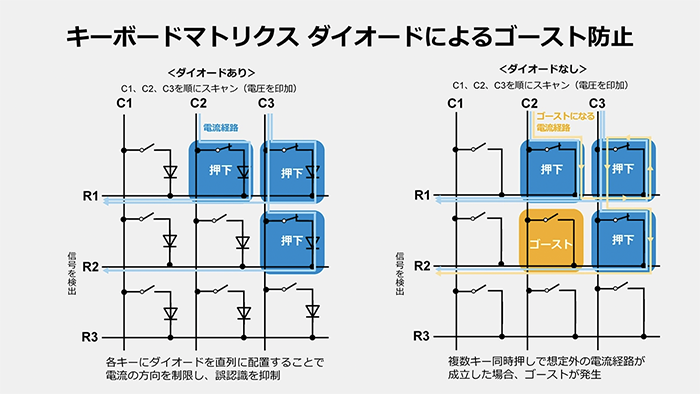

キーボードマトリクスでは、複数のキーが同時に押された場合に想定外の電流経路が発生し、ゴースト（押していないキーが誤って押されたと認識される現象）が起きる恐れがあります。そこで各キーにダイオードを配置して電流の方向を制限し、キー入力を正確に識別できるようにします。

その他にも、コンデンサとダイオードを組み合わせて高電圧を作り出す電圧倍増回路（マルチプライヤ）や、複数の電源を自動で切り替えるOR接続回路など、ダイオードは電流の経路を巧みに制御する用途で非常に役立っています。

まとめ

ダイオードは、理想的には電流を一方向にしか流さないという非常にシンプルな特性を持った半導体デバイスです。しかし、実際には、電源を安定化させたり、過電圧から回路を保護したり、信号の整形・検波を行ったりと、多種多様な用途で使用されています。

整流ダイオードやツェナーダイオード、ショットキーバリアダイオード、LED、レーザーダイオードなど、それぞれ特性や得意分野が異なるのも、回路設計上のニーズに合わせて進化してきた結果です。

pn接合の仕組みや温度特性、ブレークダウン電圧など基本事項を正確に理解し、用途に応じたダイオードを選定すれば、電圧損失を抑えつつ回路の安全性や効率をより高めることができます。
