ツェナーダイオードとは　仕組み・用途・保護回路への応用

ツェナーダイオード（定電圧ダイオード）とは、逆方向に接続して降伏（ブレークダウン）領域で動作させることで、一定範囲内の電流変動に対して電圧をほぼ一定に保てる半導体素子です。ツェナーダイオードは、逆方向降伏を利用した定電圧特性を活かし、電圧の安定化や過電圧保護を実現しています。身近な用途としては、LEDの逆電圧保護・過電保護、センサ回路における基準電圧の安定化、電源ラインの過電圧保護（大きなサージにはTVSダイオードが一般的）などがあり、実際の回路設計において幅広く用いられています。ここでは、ツェナーダイオードの仕組みと具体的な応用方法を、基礎から説明します。

ツェナーダイオードの基礎

ツェナーダイオードが、逆方向で所定の降伏電圧を境に定電圧特性を示す理由を理解するには、まず通常のダイオードとの比較や、ツェナーダイオードの内部構造・種類を確認するのが効果的です。ツェナーダイオードを回路に接続すると、出力電圧をほぼ一定の電圧にクランプすることが可能であり、負荷電圧の安定化から過電圧保護まで幅広く使用されています。

ツェナーダイオードの定義と基本的な原理

ツェナーダイオードは、逆方向電圧が特定のしきい値を超えると、逆方向に大きな電流を流し、ダイオード両端の電圧をほぼ一定に維持するよう設計されています。このしきい値を「ツェナー電圧」と呼びます。ダイオードに印加される逆電圧がツェナー電圧を超えると、空乏層内に生じる電界によりトンネル効果や衝突電離が発生し、逆方向電流が急激に増加します。その結果、ダイオード端子間電圧は一定に近い値で安定します。

この特性は、高濃度にドーピングされたpn接合内部で発生する強電界による「ツェナー降伏（低電圧域）」や「アバランシェ降伏（高電圧域）」によって実現されています。通常のダイオードは高い逆電圧により破壊的な故障が発生しますが、ツェナーダイオードは破壊されることなく、安定した状態で逆方向動作を継続できるように設計されています。

通常のダイオードとの違い

通常のダイオードは、正方向（アノードからカソード方向）に電圧を印加した場合に電流を流し、逆方向にはほぼ電流を流さないことが基本動作です。ただし、逆方向に一定以上の電圧が印加されると故障の原因となり、安定した動作は保証されません。

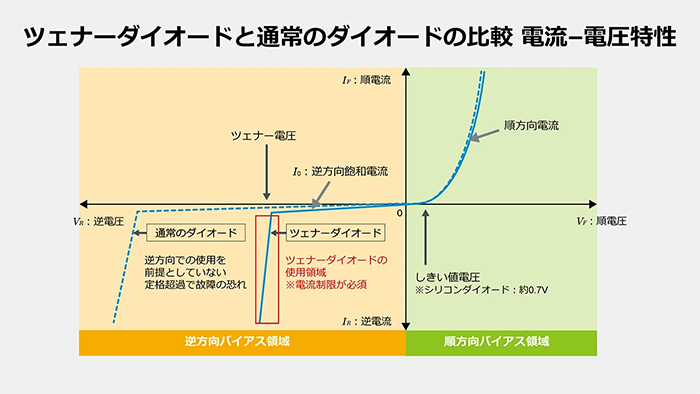

一方、ツェナーダイオードは、逆方向電圧がツェナー電圧付近に達すると降伏現象が発生して電流を流します。電流制限を適切に行い定格内で使用する限り、端子間の電圧をツェナー電圧付近で一定に保つ特性があります。つまり、通常のダイオードにおける逆方向破壊とは異なり、ツェナーダイオードは意図的に“定電圧動作”を実現する目的で設計されています。

順方向バイアスの場合は、シリコンを用いた一般的なダイオードと同様に、およそ0.7V程度の順方向降下を示します（実際の順方向降下は条件により変動します）。しかし、ツェナーダイオードで特に重要なのは逆方向での電圧クランプ動作であり、過電圧保護や電圧安定化など、さまざまな回路において活用できます。

ツェナーダイオードの動作原理

ツェナーダイオードは、電圧をツェナー電圧付近にクランプし、定格範囲内で安定して逆方向電流を流せるのが特長です。ここでは、ツェナー降伏とアバランシェ降伏の違い、逆方向バイアス時の電圧レギュレータとしての働き、そして具体的にどのようにして逆方向電圧をクランプするのかについて解説します。

ツェナー降伏とアバランシェ降伏の違い

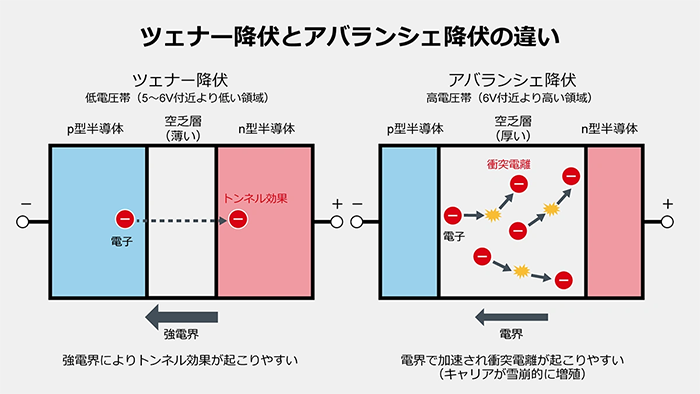

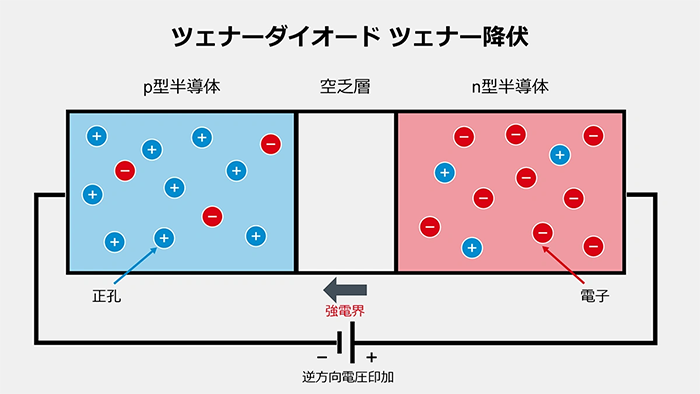

逆方向電圧を上げていきブレークダウン領域に入ると、大きく分けて「ツェナー降伏（トンネル効果）」と「アバランシェ降伏（衝突電離）」という2つの現象が発生します。どちらが支配的になるかは電圧帯によって異なります。一般的に、低い降伏電圧（目安として5〜6V付近より低い領域）にするには、高濃度のドーピングを行います。このため、空乏層が薄くなり、強い電界が生じやすくなります。その結果、トンネル効果によるキャリアの移動が主な要因となるツェナー降伏が支配的となり、小さな電圧変化でも逆方向電流が急激に増加します。

一方、高い降伏電圧（目安として6V付近より高い領域）にするには、低濃度のドーピングを行います。このため、空乏層が厚くなり、キャリアが電界で加速され原子と衝突し、電子・正孔対が生成（衝突電離）されることでキャリアが増加します。その結果、雪崩的に電流が増えるアバランシェ降伏が主な現象となります。また、5〜7V付近の電圧帯では、ツェナー降伏とアバランシェ降伏が混在して現れる場合もあります。

実際の製品においては、低電圧帯のダイオードではツェナー降伏が、高電圧帯のダイオードではアバランシェ降伏が強く現れるという大まかな区分があります。ただし、いずれの場合でも逆方向電流が急増し、適切な電流制限を行い定格内で使用する限り、ツェナー電圧付近でクランプされるという点が共通しています（電流により多少変動します）。

逆バイアス時のクランプ動作

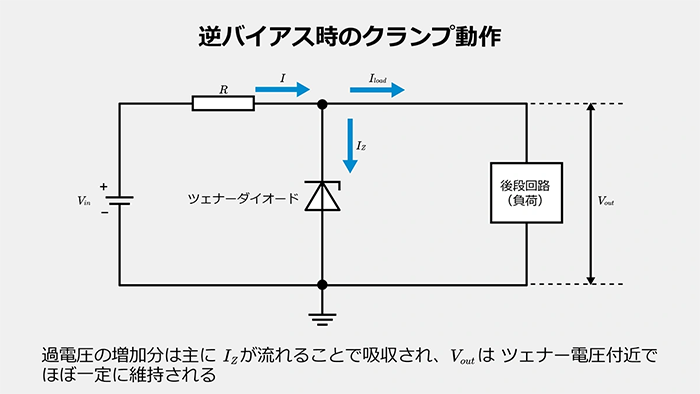

ツェナーダイオードは、逆方向電圧がツェナー電圧付近に達すると降伏領域に入り、逆方向電流が増加することで電圧の上昇を抑える働きをします。逆方向電圧が更に高くなっても、ダイオードの両端の電圧はツェナー電圧付近に保たれますが、温度などの影響で多少変動します。逆方向電圧の増加分は主に逆方向電流の増加として現れます。

この特性は、例えば電源ラインに予期せぬ高い電圧（過電圧）が発生した場合に、後段の回路への電圧上昇を抑制する用途で利用できます。ただし、逆方向電流が増えるほどダイオードの消費電力も増加するため、許容損失（定格電力）やパルス耐量も含め、定格の範囲内で使用するよう注意が必要です。

電圧レギュレーションとしての動作

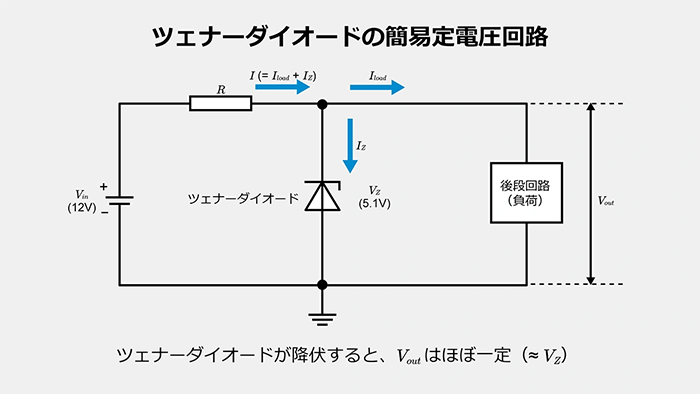

ツェナーダイオードの代表的な用途のひとつが、簡易的な定電圧源として利用です。例えば、5.1Vのツェナーダイオードを逆方向に接続し、直列に抵抗を設けることで、入力電圧（例：12Vなど）が変動しても、ダイオードと抵抗の組み合わせにより出力側の電圧をツェナー電圧付近で安定させることができます。

具体的な抵抗値の選定方法としては、入力電圧V_inとツェナー電圧V_Zが既知の場合、必要な電流I（ツェナーダイオードが適切に動作するための電流と負荷電流の合計）を考慮し、以下の式を用いて計算します。

\(R = \displaystyle \frac{V_{\text{in}} – V_{\text{Z}}}{I}\)

ただし、大電流を扱う場合には抵抗やダイオードに大きな損失が発生します。そのため、この方法はあくまで低消費電力用途に適した簡易的な電圧レギュレーション手法といえます。

ツェナーダイオードの主な用途

ツェナーダイオードは、逆方向バイアスによるクランプ動作と比較的安定した電圧レベルを活用し、電子回路のさまざまな用途で使用されています。ここでは、実際の現場でよく使われる過電圧保護から電圧基準の生成などの具体例を紹介します。

電圧リファレンスとしての活用

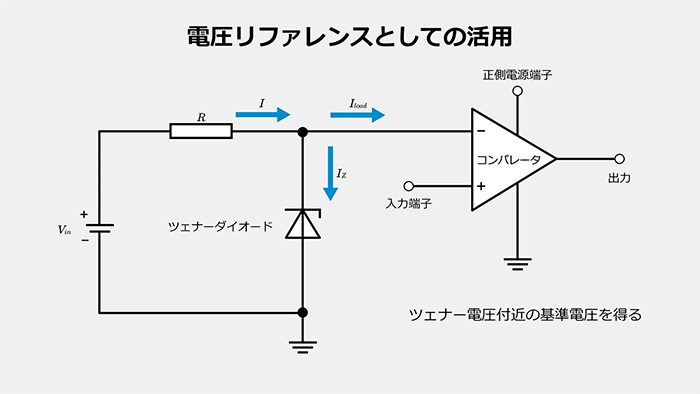

ツェナーダイオードは、数V〜十数V程度の範囲で必要な基準電圧（リファレンス）を比較的少ない部品数で生成することができます。例えば、アナログ回路のコンパレータやオペアンプの入力基準電圧を安定させる場合に、ツェナーダイオードを逆方向に接続し、適切なツェナー電流を流すことで、ツェナー電圧付近の安定した基準電圧を得られます。高精度な用途では、温度特性や経年変化のほか、初期許容差（精度）やノイズの影響を考慮して専用のリファレンスICを使用することもありますが、コストや回路規模を抑える必要がある場合には十分有効な選択肢です。

ツェナーダイオードには、温度変化に伴いツェナー電圧が変動する“温度係数”が存在します。高精度が求められる場合は、その温度特性を十分に検討し、必要に応じて温度補償回路を組み込むか、使用環境での変動を見込んだ設計を行うことが重要です。また、小電流動作によって消費電力は抑えられますが、動作電流が小さすぎるとツェナー電圧が不安定になることもあるため注意が必要です。

交流波形のクリップと過電圧クランプ

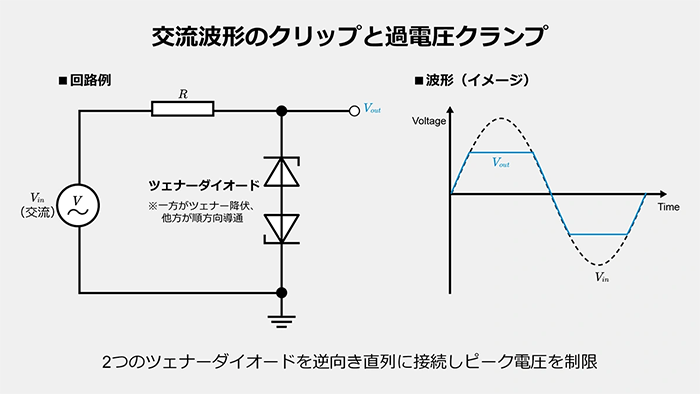

ツェナーダイオードは、オーディオ信号などの波形をクリップ（リミッタとして一定以上の振幅を制限）したり、過電圧クランプ（波形の上限・下限を抑える）用途にも利用されます。例えば、ギターエフェクター回路で意図的に歪みを生成したい場合、ツェナーダイオード2本を逆向き直列に接続（アノード同士、又はカソード同士を接続）し、信号ラインと並列に配置します。これにより、入力信号の振幅が一定レベルを超えた際に電流が流れ、波形のピークを制限できます。

同様に、信号ラインを過電圧から簡易的に保護する場合にも使用できます。入力が設定したクランプ電圧を超えると、ツェナーダイオードが電流を逃がすことでピーク電圧の上昇を抑制します。ただし、この際には直列抵抗で電流を制限することが必須であり、ダイオードの許容損失やパルス耐量の定格範囲内で動作させる必要があります。さらに、ツェナーダイオードと類似した構造を持ちつつサージ耐量を強化したTVSダイオード（Transient Voltage Suppressor）という素子もあり、こちらは電源ラインや信号ラインの保護回路として広く使用されています。

小電流向けの簡易安定化電源の生成

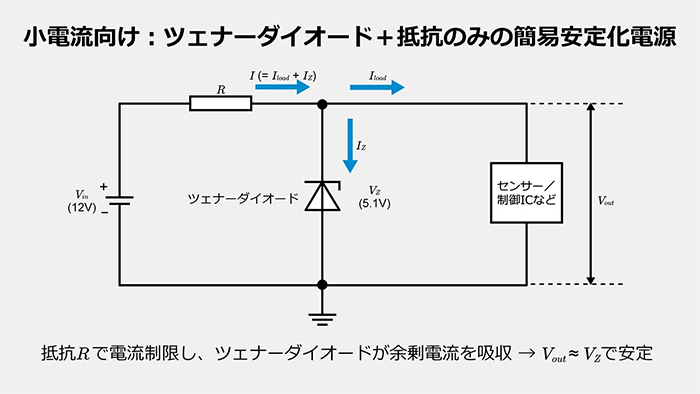

リニアレギュレータやスイッチングレギュレータを使用するほどではないものの、簡易的に一定の電圧を得たい場面では、ツェナーダイオードと直列抵抗だけで簡単な定電圧回路を構成できます。例えば12Vから5〜6V程度の電圧を取り出したい場合は、必要なツェナー電圧を持つダイオードを選定し、直列抵抗で電流を制限します。

入力電圧V_inが、ツェナー電圧V_Zとすると、直列抵抗Rは

\(R = \displaystyle \frac{V_{\text{in}} – V_{\text{Z}}}{I_{\text{Z}} + I_{\text{load}}}\)

と算出できます。ここでI_Zはツェナーダイオードを適切に動作させるための電流、I_loadは負荷電流を表します。回路は構造がシンプルで設計が容易な反面、効率が低く発熱しやすいため、大電力用途にはあまり適していません。

そのため、この方法は大電力が求められる用途よりも、センサや制御ICなど比較的小さな電流で動作するサブ回路用の電源として使われることが一般的です。また、負荷変動が大きい場合は出力電圧が安定しにくくなることがあるため、その点も注意点が必要です。

ツェナーダイオードの選定ポイント

ツェナーダイオードは構造がシンプルで使いやすい素子ですが、使用する際にはツェナー電圧だけでなく、許容損失やそれに伴って決まる許容電流、温度係数、ディレーティング（使用条件を考慮した定格）などを正確に把握しておく必要があります。

動作電圧と許容損失

ツェナーダイオードを選定する際にまず重要となるのが、用途に合った“ツェナー電圧”を選ぶことです。必要な定電圧が5V程度なのか10V程度なのかによって、適切な製品が異なります。次に、ツェナーダイオードに流れる電流とそれに伴う消費電力を計算し、許容損失の範囲内で使用できるかどうかを確認します。

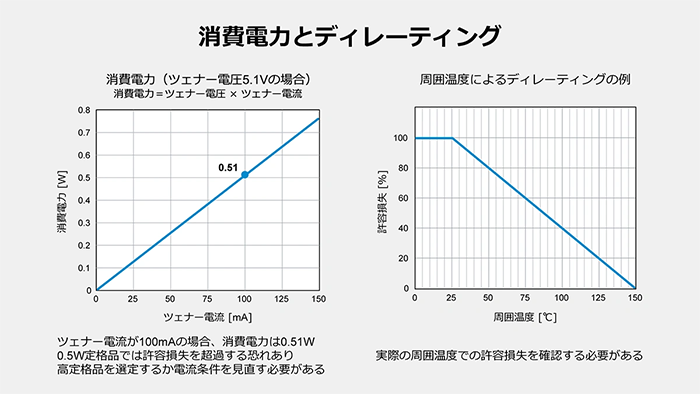

例えば、5.1Vのツェナーダイオードに100mAの電流が流れると消費電力は約0.51Wとなります。この場合、0.5W定格品では許容損失を超過する恐れがあるため、より高定格の製品を選定するか、電流条件を見直す必要があります。また、定格電力は周囲温度や実装条件によってディレーティングされるため、データシートに記載された条件（例：Ta=25℃）を前提とせず、実際の周囲温度に対して余裕を持った設計を行うことが重要です。

さらに、一時的に大きな電流が流れる可能性がある場合は、短時間定格（パルス耐量）を確認する必要があります。サージや静電気放電（ESD）といった過渡的な保護が主な用途である場合には、ツェナーダイオードよりもTVSダイオードの採用が一般的です。

最後に、温度係数によってツェナー電圧が変動する点にも注意が必要です。温度安定性が求められる環境では、温度係数や動作温度範囲を考慮し、想定される最大・最小の電圧変動下でも要求性能を満たすかどうかを十分に検証することが大切です。

ツェナーダイオードのテストと測定

ツェナーダイオードが正常に動作しているかどうかを確認するには、ツェナー電圧や順方向電圧などを実際に測定し、データシートの仕様どおりの性能が得られているかをチェックします。簡易的な動作確認から詳細な温度特性評価まで、目的に応じたさまざまな段階があります。

ツェナーダイオードの動作確認方法

ツェナーダイオードの動作確認を行う最も簡単な方法は、マルチメーターのダイオードテスト機能を使用して順方向電圧を測定することです。ただし、この方法で印加できる電圧は通常低いため、逆方向のツェナー電圧を正確に確認できない場合があります。

逆方向の特性をより正確に確認するには、可変電源と直列抵抗を用意し、ツェナーダイオードを逆方向に接続して測定します。可変電源の電圧を徐々に上昇させながらツェナーダイオードの両端電圧と電流を観測すると、降伏領域に入ると同時に端子電圧がツェナー電圧付近でクランプされ、電流が増加する様子を確認できます。

なお、ツェナー降伏とアバランシェ降伏のどちらが支配的かを簡易測定で明確に区別することは難しく、一般的にはツェナー電圧の電圧帯や温度係数の傾向などから判断します。

ツェナー電圧と温度係数の測定

ツェナー電圧は、周囲温度の変化に伴って多少変動します。一般に、低電圧帯では負の温度係数を、高電圧帯では正の温度係数を示す傾向があります。回路を広い温度範囲で使用する場合、恒温槽などを利用して温度条件を変えながら端子電圧を測定し、その変化を把握することが理想的です。

測定手順としては、設定した一定の電流をダイオードに流しつつ、複数の温度条件下で端子電圧を測定し、温度係数を求めます。こうして得られたデータを基に、設計段階で温度補償の必要性や動作温度範囲の適否を検討することができます。

故障モードとトラブルシューティング

ツェナーダイオードに起きる代表的な不具合としては、オープン故障（断線）とショート故障（短絡）が挙げられます。オープン故障が発生すると、過電圧クランプ機能が働かなくなり、保護対象の回路が過電圧にさらされる恐れがあります。一方、ショート故障ではツェナーダイオードが短絡状態となり、出力がGNDに接続されたように振る舞うため、出力電圧がほぼ0Vになって回路が動作しなくなります。また、電源側の電流制限や直列抵抗が適切でない場合は、過大電流が流れて直列抵抗や電源、配線など発熱・損傷につながることもあります。主な故障原因としては、許容損失の超過、繰り返されるサージ電流、電流制限不足、放熱不良などが挙げられます。不具合が疑われる場合は、まず、マルチメーターのダイオードテスト機能を使用して順方向電圧を確認し、明らかな断線や短絡がないかを確認します。その後、逆方向での動作を行い、端子電圧を測定して特性を確認します。

なお、ESDや頻繁なサージが想定される用途では、ツェナーダイオードよりも、TVSダイオード（パルス耐量やクランプ電圧が規定されたもの）を選定するのが一般的です。このような用途では、余裕を持った定格の選定と共に、電流制限、実装条件などを含めて慎重な設計を行うことが重要です。また、保守可能な装置においては、劣化が疑われる場合には定期的な点検・交換することも推奨されます。

まとめ

ツェナーダイオードの大きな特長は、逆方向降伏を利用して端子電圧をツェナー電圧付近で一定に保てる点にあります（ただし、温度などの影響で若干変動します）。これにより、直列抵抗などで電流を制限することを前提に、過渡的な過電圧のクランプや簡易的な定電圧源を少ない部品点数で実現できます。特に入力電圧とツェナー電圧の差や流れる電流が大きい場合は損失が増えるため、効率、放熱、定格（許容損失・パルス耐量）には注意が必要です。

設計時にはツェナー電圧、許容損失、及びそれに基づく許容電流（連続及びパルス）、温度係数などを把握し、必要に応じて実測や温度試験により動作を確認することが重要です。使用範囲と定格を正しく理解して設計を行えば、ツェナーダイオードは回路の簡易安定化と保護を実現するための有効な選択肢となります。
