インピーダンスとは何？ 抵抗やリアクタンスとの違いも解説

目次 [閉じる]

• 1 インピーダンスの基本概念
• 2 インピーダンスの計算
• 3 インピーダンスと回路要素
• 4 高度なインピーダンスの概念
• 5 高度なインピーダンス計算と応用
• 6 インピーダンスの測定
• 7 オーディオ機器におけるインピーダンス
• 8 インピーダンスを正しく理解し業務に活用

インピーダンス（Z）とは、交流（AC）回路における電流の流れにくさを表した値です。これは、抵抗（R）とリアクタンス（X）を組み合わせた複素数として表されます。抵抗器、コンデンサ、インダクタなどの部品が相互に影響を与え、リアクタンスは周波数に依存して変化します。例えば、コンデンサのリアクタンスは周波数が高くなるほど低くなり、インダクタのリアクタンスは周波数が高くなるほど高くなります。また、インピーダンスにおける電圧と電流の位相差を理解することは、高品質な信号伝送や効率的なエネルギー利用を行うために大切です。特にインピーダンスマッチングは信号の損失を最小限に抑え、機器の性能を向上させるために必要な技術です。

このページでは、「インピーダンスとは何か？」から「インピーダンスマッチング」まで、インピーダンスの基本概念から応用までを詳細に解説します。

インピーダンスの基本概念

インピーダンスは電気回路における重要な概念であり、交流信号に対する素子や回路の抵抗成分を総合的に示します。インピーダンスの値が高くなるほど電気が流れにくくなるため、インピーダンスは交流回路における電気の流れにくさを表しています。インピーダンスを表す量記号は「Z」、単位は直流回路と同様に「Ω（オーム）」です。

インピーダンスの定義と重要性

インピーダンスの概要
インピーダンスには、電圧を出力する回路での出力インピーダンスと電圧が入力される回路での入力インピーダンスがあります。このインピーダンスの値は電圧と電流の比によって求めることができます。インピーダンスの計算方法は、回路の構成によって異なるため、求めたいインピーダンスの値に対して適切な計算ができているかには注意が必要です。交流回路における電圧と電流の比であるインピーダンスはもともと電気回路学から生まれた用語ですが、その他オーディオ関連の音響や光、電磁波などにも適用され、音響インピーダンス、光学インピーダンス、電磁波インピーダンスなどさまざまなインピーダンスが存在しています。

インピーダンスと抵抗、リアクタンスの関係性
電気の流れにくさと聞くと、抵抗と結びつける方も多いでしょう。では、インピーダンスと抵抗は何が異なるのでしょうか。
抵抗はインピーダンスの構成要素の一つです。抵抗の特徴は、抵抗器のみを考慮した値であり、周波数による値の変化は発生しない点です。一方で、周波数の影響を受けるものがリアクタンスと呼ばれ、容量性リアクタンスと誘導性リアクタンスの2種類があります。リアクタンスの記号は「X」、単位は「Ω」です。このリアクタンスと抵抗を組み合わせたものがインピーダンスになります。このように、単なる抵抗だけでなく、周波数に依存するインダクタンス（コイルの特性）、キャパシタンス（コンデンサの特性）によるリアクタンスを含みます。

インピーダンスの重要性
なぜインピーダンスが重要なのかを理解することは、効率的な電気回路の設計やトラブルシューティングにおいて不可欠です。インピーダンスの適切なマッチングは信号の損失を最小限に抑え、電力伝達の最適化に貢献します。

インピーダンスの単位と記号

インピーダンスの単位
インピーダンスは、電気回路における抵抗とリアクタンスを含んだ量で、その単位はオーム（Ω）で表されます。抵抗が直流回路における電気抵抗を示すのに対し、インピーダンスは交流回路における総合的な抵抗を示します。

インピーダンスの記号
インピーダンスは通常、大文字のZで表されます。
数学的には、インピーダンスは複素数で表され、実数部分が抵抗（R）、虚数部分がリアクタンス（X）を示します。
この表現は以下の数式で示されます。

\(Z = R + jX\)

ここで、j は虚数単位であり、j²=-1 です。

インピーダンスの複素数表現
インピーダンスが複素数として表されることから、振幅と位相角を持ちます。振幅は抵抗に対応し、位相角はリアクタンスに関連しています。これらの情報は複素数を極座標形式で表現することで理解できます。

\(Z = |Z| × e^{j\theta}\)

ここで、∣Z∣ はインピーダンスの振幅（モジュラス）、θ は位相角を示しています。

インダクタンス、キャパシタンス、リアクタンスの定義と違い

インピーダンスとリアクタンスの違い
ここではインピーダンスを理解するうえで重要なリアクタンスを解説します。インピーダンスとリアクタンスの違いや関係性を把握しておきましょう。

リアクタンスとは
リアクタンスは、交流回路において電気の流れを妨げるものであり、周波数の影響を受けるものです。リアクタンスには容量性リアクタンスと誘導性リアクタンスの2種類があります。リアクタンスの記号は「X」、単位は「Ω」です。

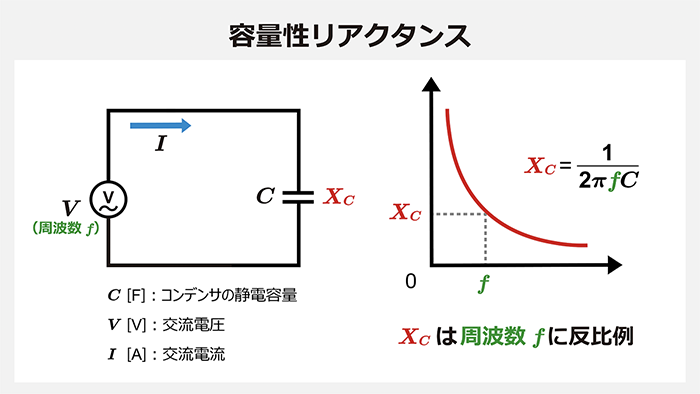

容量性リアクタンス
容量性リアクタンスは、コンデンサ（キャパシタ）による電気の流れにくさです。コンデンサは蓄電や放電を行う電子部品であり、スマートフォンやパソコン、テレビなどさまざま様々な電子機器で利用されています。リアクタンスの記号は「X」ですが、容量性リアクタンスを表す場合は「XC」が使われます。単位はリアクタンスと同様に「Ω」です。
容量性リアクタンスは以下の式で表されます。

\(X_C = \displaystyle \frac{1}{\omega C}\)

ωは角周波数で

\(\omega = 2\pi f\)

と表されるため、置き換えると以下のとおりになります。

\(X_C = \displaystyle \frac{1}{2\pi fC}\)

fは信号の周波数、Cはコンデンサの容量をそれぞれ表しています。式からも分かるとおり、容量性リアクタンスは周波数が大きくなるほど値が小さくなるのが特徴です。

誘導性リアクタンス
誘導性リアクタンスは、コイル（インダクタ）による電流の流れにくさです。コイルは電気と磁気に作用する電子部品で、抵抗器やコンデンサなどと同じく幅広い電子機器で利用されています。誘導性リアクタンスの記号は「\(X_L\)」、単位は「Ω」です。
誘導性リアクタンスは以下の式で表されます。

\(X_L = \omega L\)

容量性リアクタンスと同様に角周波数を置き換えると

\(X_L = 2\pi fL\)

となります。Lはコイルのインダクタンスです。容量性リアクタンスとは逆に、誘導性リアクタンスは周波数が増えるほど値が大きくなるという特徴があります。

インピーダンスとリアクタンスの関係性
抵抗の項目でも解説したとおり、インピーダンスは抵抗とリアクタンスを組み合わせたものです。リアクタンスはインピーダンスの構成要素の一つと覚えておきましょう。リアクタンスには容量性リアクタンスと誘導性リアクタンスの2種類があるため、インピーダンスは抵抗、容量性リアクタンス、誘導性リアクタンスの3つで構成されているとも言えます。

複素数との関連性

インピーダンスの複素数表現は、交流信号の振る舞いを詳細に理解するために重要です。複素数形式でのインピーダンス（Z）は次のように表されます。

\(Z = R + j\omega L – j(\displaystyle \frac{1}{\omega C})\)

ここで、R は抵抗、L はインダクタンス、C はキャパシタンス、ω は角周波数です。

インピーダンスの計算

インピーダンス計算の基本公式

インピーダンスの基本式

インピーダンスは抵抗（R）、インダクタンス（L）、キャパシタンス（C）から構成され、複素数として表現されます。
インピーダンス（Z）の基本公式は以下のとおりです。

\(Z = R + jX\)
  \(= R + j(X_L + X_C)\)
  \(= R + j(\omega L – \displaystyle \frac{1}{\omega C})\)

ここで、R は抵抗、L はインダクタンス、C はキャパシタンス、j は虚数単位、ω は角周波数です。

複素数表現
これらの基本的な計算を踏まえ、複素数表現でのインピーダンス Z は次のように表されます。

\(Z = |Z| × e^{j\theta}\)

ここで、|Z| は振幅、θは位相角です。
これら基本公式を理解することで、複雑な回路のインピーダンスを計算し、回路の特性を詳細に把握することができます。

インピーダンスの計算例

例題: インピーダンスの算出
考え方を理解するために、具体的な例を挙げてみましょう。以下の条件でのインピーダンスの計算を行います。

• • 抵抗（R）: 50 Ω
• • インダクタンス（L）: 0.1 H
• • キャパシタンス（C）: 100 μF
• • 角周波数（ω）: 100 rad/s

まず、基本公式にこれらの値を代入して計算します。

\(Z = 50 + j(100 \times 0.1 – \displaystyle \frac{1}{100 \times 0.001})\)

この計算結果が、回路全体のインピーダンスを示します。

インピーダンスと回路要素

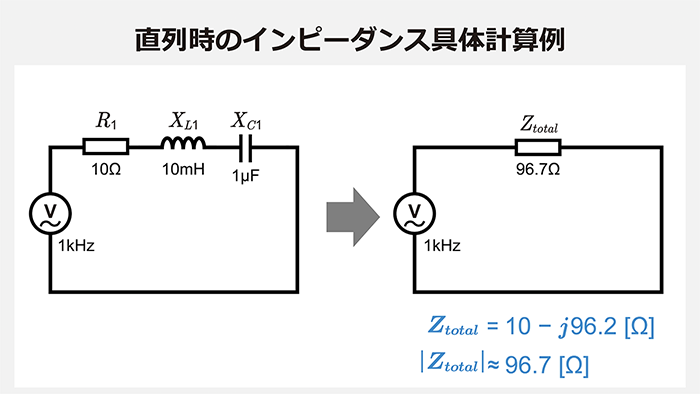

RLC直列回路のインピーダンス

RLC直列回路は、抵抗（R）、インダクタンス（L）、及びキャパシタンス（C）が直列に結合された回路です。
この回路のインピーダンス（Z）は、これらの要素から構成され、周波数によって変化します。
インピーダンスの基本式:
RLC直列回路のインピーダンスは、以下の式で表されます。

\(Z = R + j(\omega L – \displaystyle \frac{1}{\omega C})\)

ここで、jは虚数単位、ωは角周波数です。この式は抵抗成分とリアクタンス成分から成り立っており、周波数に応じて変動します。

角周波数の関係
角周波数は通常 2π を掛けた値として表されます。つまり、ω=2πf であり、fは周波数です。

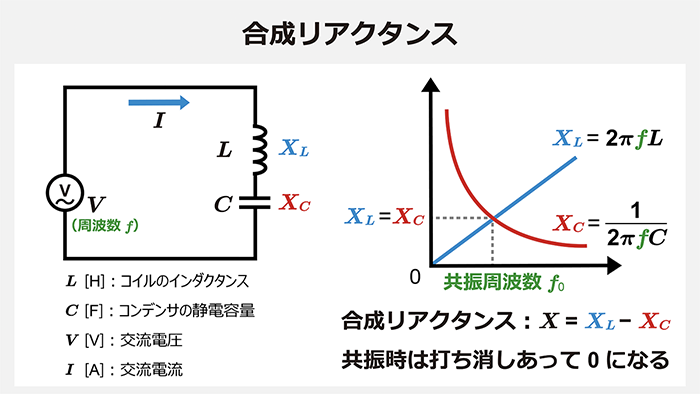

レゾナンスの条件
RLC直列回路において、レゾナンスが発生する条件は、リアクタンスが相殺しあうときです。
つまり、ωL=1/ωC のときにレゾナンスが発生します。

インピーダンスの複素数表現
RLC直列回路のインピーダンスは複素数で表現され、極座標形式では以下のようになります。

\(Z_{\text{total}} = re^{j\theta} = \sqrt{R^2 + (\omega L – \displaystyle \frac{1}{\omega C})^2} (\sin(\theta) + j\cos(\theta))\)

ここで、θは位相角です。

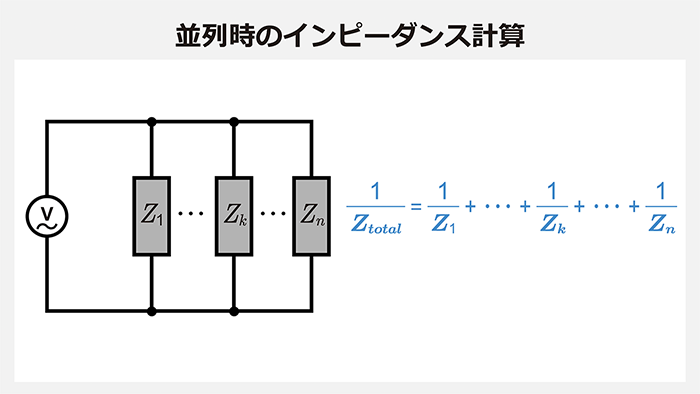

RLC並列回路のインピーダンス

RLC並列結合のインピーダンス（Z）は、抵抗（R）、インダクタンス（L）、およびキャパシタンス（C）を組み合わせた回路の複素インピーダンスを表します。並列回路の総インピーダンスを求めるには、各コンポーネントのインピーダンスの逆数を取り、それを合計し、その合計の逆数を求めます。

\( \displaystyle \frac{1}{Z} = \displaystyle \frac{1}{R} + \displaystyle \frac{1}{j\omega L} + j\omega C = \displaystyle \frac{1}{R} + \displaystyle \frac{-j}{\omega L} + j\omega C \)

これらを単一の複素数にまとめるために、共通の分母 \(R\omega L\) を使用します。

\( \displaystyle \frac{1}{Z} = \displaystyle \frac{\omega L + jR – jR\omega^2 LC}{R\omega L} = \displaystyle \frac{\omega L + j(R – \omega^2 LC)}{R\omega L} \)

次に、分子と分母を簡略化します。

\( Z = \displaystyle \frac{R\omega L}{\omega L + j(R – \omega^2 LC)} = \displaystyle \frac{R\omega L(\omega L – j(R – \omega^2 LC))}{(\omega L)^2 + (R – \omega^2 LC)^2} \)

これを展開して、分母と分子をさらに整理すると、以下のようなインピーダンスが得られます。

\( Z = \displaystyle \frac{\omega^2 L^2 R}{R^2 (1 – \omega^2 LC)^2 + \omega^2 L^2} + j \displaystyle \frac{\omega L R^2 (1 – \omega^2 LC)}{R^2 (1 – \omega^2 LC)^2 + \omega^2 L^2} \)

この計算の各ステップを踏むことで、並列RLC回路のインピーダンスを正確に求めることができます。インピーダンスの大きさ（\(|Z|\)）を求めるためには、この複素数の絶対値を計算します。具体的には、実部と虚部をそれぞれ二乗して合計し、その平方根を取ります。

\( |Z| = \sqrt{\left( \displaystyle \frac{R\omega^2 L^2}{R^2 (1 – \omega^2 LC)^2 + \omega^2 L^2} \right)^2 + \left( \displaystyle \frac{\omega L R^2 (1 – \omega^2 LC)}{R^2 (1 – \omega^2 LC)^2 + \omega^2 L^2} \right)^2 } \)

これを計算することで、並列RLC回路のインピーダンスの大きさ（\(|Z|\)）を求めることができます。さらに式を変形すると、以下のように簡略化できます。

\( |Z| = \displaystyle \frac{\omega RL}{\sqrt{R^2 (1 – \omega^2 LC)^2 + \omega^2 L^2}} \)

各回路要素のインピーダンス特性

回路要素（抵抗、インダクタンス、キャパシタンス）それぞれのインピーダンス特性は、電流や電圧といった信号が回路を通過する際にどのように影響されるかを理解する上で重要です。

抵抗のインピーダンス
抵抗（R）のインピーダンスは、周波数に依存しません。インピーダンス（ZR）は単純に抵抗値そのものです。

\(Z_R = R\)

インダクタンスのインピーダンス
インダクタンス（L）のインピーダンスは、周波数に比例します。インピーダンス（ZL）は以下の式で表されます。

\(Z_L = jX_L = j\omega L\)

ここで、jは虚数単位、ωは角周波数です。

キャパシタンスのインピーダンス
キャパシタンス（C）のインピーダンスは、周波数に反比例します。インピーダンス（ZC）は以下の式で表されます。

\(Z_C = \displaystyle \frac{1}{j\omega C}\)

インピーダンスの位相角
各要素のインピーダンスは複素数で表現され、位相角が存在します。例えば、キャパシタンスの場合、位相角（θC）は -π/2です。

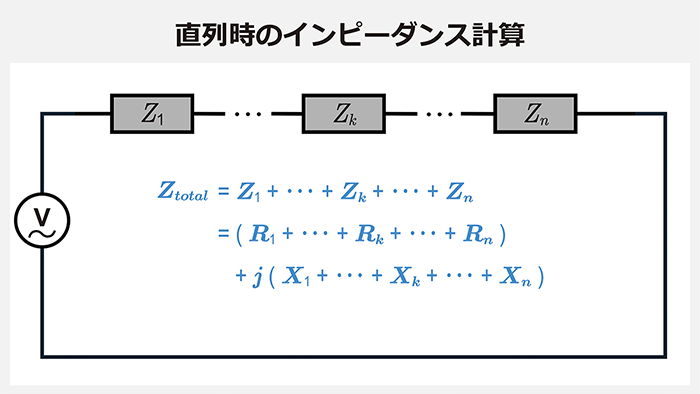

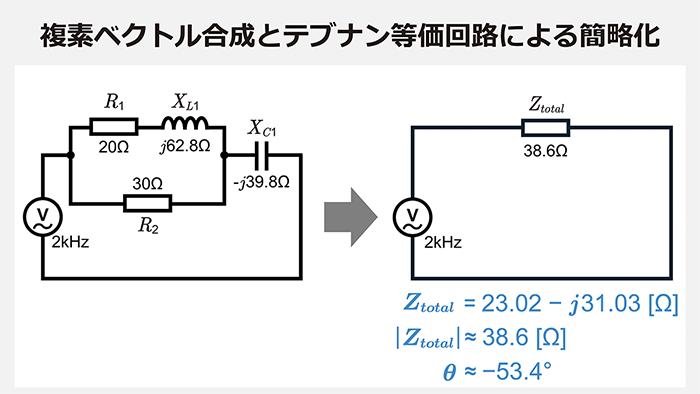

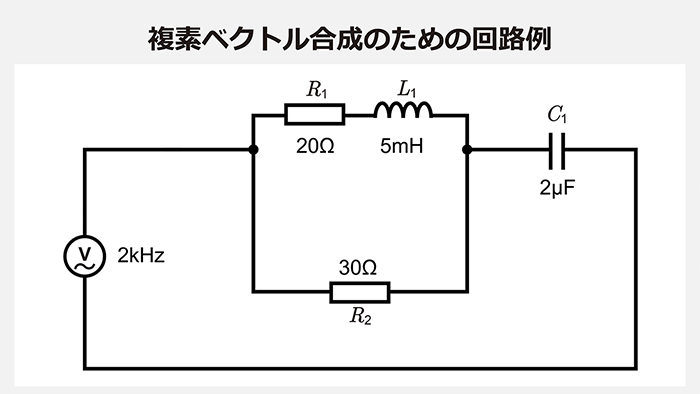

各回路要素の合成
これらの要素が直列又は並列に接続される場合、合成されたインピーダンスはそれぞれのインピーダンスの合計になります。例えば、RLC直列回路では抵抗、インダクタンス、キャパシタンスのインピーダンスが加算されます。

\(Z_{\text{total}} = Z_R + Z_L + Z_C\)

電圧と電流の関係

電流と電圧の位相差
RLC直列回路では、抵抗（R）、インダクタンス（L）、キャパシタンス（C）のインピーダンスが複素数で表されるため、電流（I）と電圧（V）の位相差が生じます。この位相差は、各素子のインピーダンスの相対的な大きさによって変化します。

インピーダンスと電流の位相差
回路が抵抗だけでなく、インダクタンスやキャパシタンスを含む場合、電流と電圧の位相差が生じます。これは、複素数形式で表されるインピーダンス（Z）によって定義されます。

\(V = I × Z\)

電流と電圧の位相差は、回路要素の種類によって異なります。インダクタンスでは電流が遅れ、キャパシタンスでは電流が進行するような、位相シフトと呼ばれる波形が時間的にずれる現象が起こります。位相シフトが生じると、波形のピークやクレストが時間的に変化し、回路内の信号がどれだけ時間的に遅れたり進んだりしているかを示します。

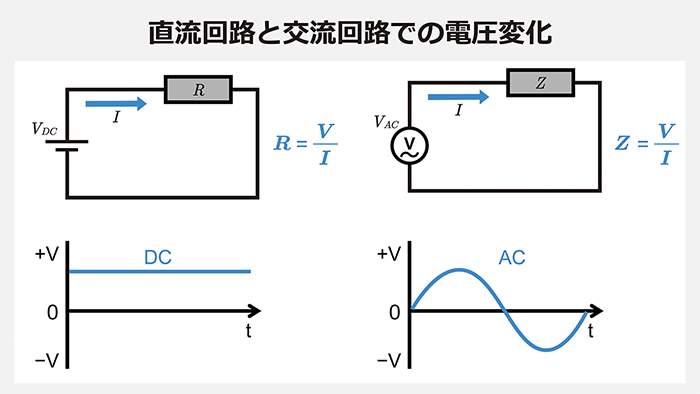

交流回路における電圧と電流
交流回路では、電流と電圧が時間とともに変動します。交流回路においてもオームの法則が成り立ちますが、抵抗の代わりにインピーダンスが使用されます。

\(V(t) = I(t) × Z(t)\)

ここで、V(t)とI(t)は時間によって変動する電圧と電流、Z(t)は時間によって変動するインピーダンスです。

高度なインピーダンスの概念

インピーダンスマッチングの重要性

インピーダンスマッチングは、回路やシステム内の各要素のインピーダンスを適切に調整することで、信号伝送やエネルギー伝達の効率を向上させる技術です。インピーダンスマッチングにより、信号の反射や損失を最小限に抑え、システムの性能を最適化することが可能です。

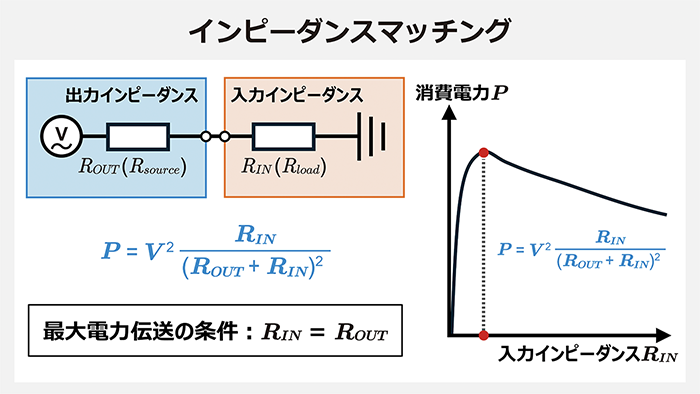

インピーダンスマッチングの基本
インピーダンスマッチングは、信号源や負荷のインピーダンスを同じにすることを指します。これにより、信号が効率的に伝送され、反射が最小限に抑えられます。基本的な目標は、送信される信号が最大限のパワーで負荷に到達するようにすることです。

\(Z_{\text{out}} (Z_{\text{source}}) = Z_{\text{in}} (Z_{\text{load}})\)

ここで、Zout (Zsource )は信号源のインピーダンス、Zin (Zload )は負荷のインピーダンスです。

\(I = \displaystyle \frac{V}{Z_{\text{in}} + Z_{\text{out}}}\)

ここで、全体の電圧はV、回路に流れる電流はI です。オームの法則より、

\(V_{in} = I \times Z_{in} = Z_{in} \times \displaystyle \frac{V}{Z_{in} + Z_{out}}\)

ここで、負荷Zinの両端の電圧はVin です。そこで消費される電力は、Pin=Vin×Iより、

\(P_{\text{in}} = Z_{\text{in}} \left( \displaystyle \frac{V}{Z_{\text{in}} + Z_{\text{out}}} \right) \left( \displaystyle \frac{V}{Z_{\text{in}} + Z_{\text{out}}} \right) = V^2 \displaystyle \frac{Z_{\text{in}}}{(Z_{\text{in}} + Z_{\text{out}})^2}\)

Zin＝Zoutの時、Pinは最大となります。

インピーダンスマッチングのメリット

信号伝送の最適化:
インピーダンスマッチングにより、信号が伝送路で最適な条件で伝播し、損失が最小限に抑えられます。

反射の防止:
インピーダンスがマッチしない場合、信号が反射され、効率が低下します。マッチングにより反射が最小限になります。

電力伝送の最適化:
インピーダンスがマッチしている場合、電力伝送が最適化され、エネルギーの効率的な利用が可能です。

入力と出力インピーダンスの違い

入力インピーダンスと出力インピーダンスの違いは、信号が回路に入る際と出る際のそれぞれのインピーダンスを指し、入力インピーダンスは信号源側の性質を示し、出力インピーダンスは負荷側の性質を示します。

入力インピーダンスが信号源に対して適切でない場合、信号の一部が反射され、伝送損失が発生します。同様に、出力インピーダンスが負荷に対して不適切な場合も同様の問題が生じます。

入力インピーダンス
入力インピーダンスは、電子回路や機器の入力側におけるインピーダンスを指します。これは、信号源からの信号を受け取る側の回路や機器の電気的な抵抗、リアクタンス、及びインダクタンスの総体です。

入力インピーダンスが適切に設計され、信号源の出力インピーダンスとマッチングされている場合、信号源からの信号が最大限の効率で入力回路に伝送されます。適切な入力インピーダンスは、信号の損失を最小限に抑え、信号源からの信号を最大限に引き出すことができます。

入力インピーダンスのマッチング例：
オーディオアンプの入力インピーダンスは、オーディオソース（CDプレーヤーやマイクなど）の出力インピーダンスとマッチする必要があります。

出力インピーダンス
出力インピーダンスは、電子回路や機器の出力側におけるインピーダンスを指します。これは、回路や機器から外部に信号を提供する際の電気的な抵抗、リアクタンス、及びインダクタンスの総体です。出力インピーダンスが適切に設計され、負荷の入力インピーダンスとマッチングされている場合、信号が最大限の効率で外部に伝送されます。適切な出力インピーダンスは、信号の反射を最小限に抑え、信号の損失を防ぎます。出力インピーダンスが負荷とマッチしていない場合、信号が反射して損失が発生する可能性があります。

出力インピーダンスのマッチング例：
スピーカーの出力インピーダンスは、アンプの入力インピーダンスとマッチする必要があります。

高度なインピーダンス計算と応用

複雑な回路構成におけるインピーダンス計算
一般的なインピーダンス計算式は、単純な回路構成に対して有効ですが、複雑な回路や周波数応答が非常に重要な場合、高度なインピーダンス計算が必要です。これには、数値解析やシミュレーションツールの使用が含まれます。

インピーダンスの応用
高度なインピーダンス計算の応用として、高周波回路や通信システム、RF（無線周波数）回路の設計などがあります。これらの分野では、微細なインピーダンスマッチングが要求され、信号の損失を最小化し、効率的なエネルギー伝達を実現することが求められます。このようなインピーダンスマッチングの高度な手法の例をいくつか解説します。

Sパラメータ最適化：
Sパラメータ（Scattering Parameters）は、伝送線路や回路の特性を表す指標であり、高度なインピーダンスマッチングにおいて最適な値を見つけるために使用されます。最適化アルゴリズムを使用して、Sパラメータを最小化又は最大化するように調整することで、特定の周波数でのインピーダンスマッチングを達成します。

インピーダンス整合トランスフォーマ：
特定の周波数帯域でのインピーダンス整合を実現するために、トランスフォーマを使用する手法があります。この際、高度な設計手法として、非対称トランスフォーマや帯域ごとに異なる特性を持つトランスフォーマを使用することがあります。これにより、広い周波数範囲での効果的なインピーダンス整合が可能です。

絶縁変換器の利用：
高度なインピーダンスマッチングにおいて、信号源と負荷の間に絶縁変換器を配置することがあります。絶縁変換器は、信号を変換し、インピーダンス整合を取ることができます。これにより、信号が効率的に伝送され、回路間のインピーダンスミスマッチが軽減されます。

適応制御を用いたマッチング：
適応制御アルゴリズムを使用して、リアルタイムでインピーダンスマッチングを調整する手法もあります。周波数や環境の変化に応じて、制御アルゴリズムがインピーダンスを最適化し、最適な通信効率を保つことができます。

マイクロストリップラインの最適設計：
高周波回路においては、マイクロストリップラインの最適な設計がインピーダンスマッチングに影響を与えます。ストリップラインの寸法や素材特性を最適化することで、帯域内での効果的なインピーダンス整合を実現できます。

インピーダンスの測定

電子機器や電気回路などに電圧をかけて電流を流し、抵抗の値を調査することをインピーダンス測定と呼びます。インピーダンス測定はどのような用途で利用されることが多いのか、インピーダンス測定を行う場合にはどのような点に注意すべきなのかを解説します。

インピーダンス測定の目的

インピーダンス測定は、回路やシステム内の要素のインピーダンス特性を評価し、理解するための重要な手法です。目的は、信号の伝送効率を向上させるために、各要素のインピーダンスを最適化することにあります。これにより、信号の反射や損失を最小限に抑え、システムの性能を向上させることが可能です。

回路設計と最適化：
インピーダンス測定は、電気回路の各要素の実際のインピーダンスを評価するために使用されます。これにより、回路の設計者は回路の特性を正確に把握し、必要に応じて設計を最適化することができます。例えば、帯域幅や信号伝送の効率を向上させるために、各要素のインピーダンスを最適に調整することが求められます。

フィルター設計：
特定の周波数帯域で信号を通過させるためには、適切なフィルターの設計が必要です。インピーダンス測定は、フィルター回路の各要素のインピーダンスを評価し、所望の周波数特性を達成するために使用されます。

アンテナ設計：
アンテナは特定の周波数帯域で効果的に信号を送受信するために、適切なインピーダンスマッチングが必要です。インピーダンス測定は、アンテナの設計及び最適化において重要な役割を果たします。

インピーダンスマッチング：
異なる回路やデバイス間で信号を効果的に伝送するためには、インピーダンスマッチングが必要です。インピーダンス測定を通じて、入力と出力のインピーダンスを正確に把握し、マッチングを達成するための適切な手段を見つけることができます。

フォルト検知：
回路やデバイスのインピーダンスが通常と異なる場合、それは故障や不具合の兆候となります。インピーダンス測定は、フォルトや異常を検知し、保守作業やトラブルシューティングに役立ちます。

インピーダンス測定の注意点

インピーダンスは測定方法や測定時の環境によって値が異なり、正しい方法で測定しなければ安定した値を取得することができません。インピーダンス測定では、広範囲の安定した正弦波を与える必要があり、すなわち安定した周波数を与えることが非常に重要になります。また、接続ケーブルの接触が悪い、ワニ口クリップが錆びているなどの不安定な要素があると、浮遊容量が生まれ、測定値に影響を与えます。測定時の温度やプローブの容量などの外的要因によっても測定値は左右されますので、測定時に安定した環境を整えておくことは重要です。

インピーダンスに影響を与える要因を把握し、安定した環境で複数回測定した値の平均値を算出するなど、正しいインピーダンスの測定方法を理解しておくことは非常に大切です。

周波数の選定：
インピーダンスは周波数に依存するため、測定の際に使用する周波数を検討する必要があります。対象のデバイスや回路の特性に合った周波数を選定し、測定範囲や分解能を調整します。周波数が異なる場合、インピーダンスの値も変化するため、注意が必要です。

測定回路の影響：
測定回路自体が対象のインピーダンスに影響を与える可能性があります。特に高周波では、ケーブルやプローブのインピーダンスが無視できないほど大きくなることがあります。これらの影響を考慮して、測定時の回路やプローブの接続が安定していることを確認することや使用する測定器は事前にキャリブレーションを行うことが重要です。

測定信号の振幅：
測定信号の振幅が大きすぎると、非線形効果が生じ、正確な測定が難しくなります。適切な信号振幅を選択し、対象のデバイスが線形領域内で測定されるようにします。
測定環境の制御：
測定環境における外部の電磁ノイズや振動が測定結果に影響を与える可能性があります。適切なシールディングや絶縁手段を用いて、外部からの影響を最小限に抑えます。

測定時間：
インピーダンスは周波数によって時間変動することがあります。測定の安定性を確保するためには、測定時間を適切に設定し、十分な安定化時間を確保します。

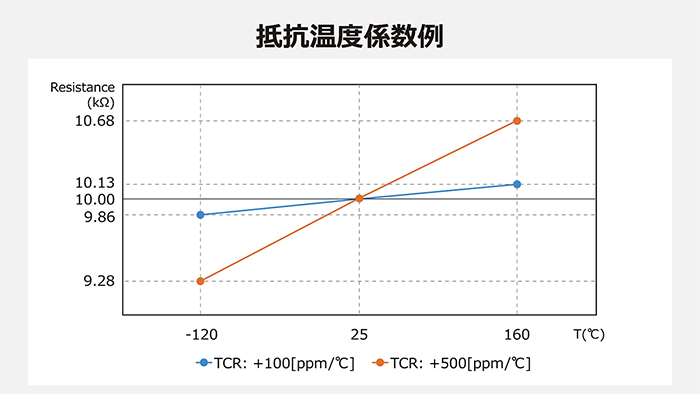

対象の熱影響：
高電力を用いる場合や高周波での測定時には、対象自体の発熱がインピーダンスに影響を与える可能性があります。測定前に対象の熱特性を考慮し、適切な冷却手段を講じます。

インピーダンスの測定方法

インピーダンスの正確な測定は、信頼性のあるデータ取得に不可欠です。以下は、インピーダンスを測定するための基本的な手法と方法です。

信号源の選定：
インピーダンス測定には適切な信号源が必要です。通常、交流信号を使用します。信号源の周波数は、対象の特性に合わせて選択します。代表的な周波数は数百ヘルツから数メガヘルツまで検討されます。

測定回路の構築：
インピーダンスを測定するためには、適切な測定回路を構築する必要があります。測定回路は、対象の特性や測定の目的によって異なります。代表的な回路には、シリーズ回路やパラレル回路があります。

LCRメータの利用：
LCRメータ（インダクタンス、キャパシタンス、抵抗を測定する装置）は、インピーダンスの測定に広く使用されます。メータを使用して、対象のインピーダンスを周波数ごとに測定し、抵抗成分、インダクタンス成分、キャパシタンス成分を得ることができます。

周波数スイープ：
対象のインピーダンスは周波数に依存するため、周波数を変化させながら測定することが有益です。周波数スイープを行うことで、対象の周波数応答を詳細に把握できます。

オシロスコープの利用：
インピーダンスの動的な変化を観測するために、オシロスコープを使用することがあります。オシロスコープは信号の波形を視覚的に表示し、非常に高い周波数帯域での測定に適しています。

フーリエ変換：
インピーダンスの周波数応答を正確に理解するために、得られたデータにフーリエ変換を適用することがあります。これにより、周波数ドメインでのインピーダンスの構造が明らかになります。

LCRメータの使用方法

LCRメータは、インピーダンス測定において非常に有用な計測器であり、特に抵抗（Resistance）、インダクタンス（Inductance）、キャパシタンス（Capacitance）の測定に適しています。
以下は、LCRメータの基本的な使用方法についての詳細なガイドです。

1. 接続の確認：
   最初に、測定対象をLCRメータに適切に接続します。通常、3端子又は4端子の接続があります。測定対象が表面実装デバイスの場合、プローブを正確に配置することが重要です。
2. 測定モードの選択：
   LCRメータには、抵抗、インダクタンス、キャパシタンスの各要素を個別に測定するためのモードがあります。測定対象の種類に応じて、正しい測定モードを選択します。
3. 周波数の設定：
   インピーダンスは周波数に依存するため、測定したい周波数を設定します。一般的に、測定対象の特性に基づいて周波数を選択します。低周波数から高周波数まで測定することが一般的です。
4. 信号レベルの設定：
   測定対象に適した信号レベルを設定します。一般的に、小さな信号レベルから始めて、必要に応じて増減させます。大きすぎる信号は、測定対象に影響を与える可能性があります。
5. 自動/手動測定：
   LCRメータには、自動測定モードと手動測定モードがあります。自動モードでは、メータが最適な設定を選択します。手動モードでは、ユーザーが測定パラメータを手動で設定します。
6. 結果の読み取り：
   LCRメータが測定を完了すると、結果が表示されます。これには、抵抗、インダクタンス、キャパシタンスの値だけでなく、位相差や品質係数なども含まれることがあります。
7. 補償の実施：
   長い測定ケーブルや複雑な測定環境の場合、補償を行って正確な測定を確保します。補償は通常、メータの設定メニューで行います。

これらのステップを実施することで、LCRメータを使用して正確で信頼性の高いインピーダンス測定が可能です。

オーディオ機器におけるインピーダンス

オーディオ機器におけるインピーダンスの重要性

インピーダンスの役割と影響
オーディオ機器においては、インピーダンスは確な音響性能や機器間の適切な接続を確保する上で重要な役割を果たします。 インピーダンスは、電気回路において交流信号に対する抵抗のような役割を果たすものであり、オーディオ機器ではスピーカーやヘッドフォン、アンプなどさまざまな部品やデバイスの特性を表します。正確なインピーダンスマッチングがないと、信号の損失や不適切な電流が発生し、音質や機器の効率に影響を与える可能性があります。

オーディオ機器における具体的な影響
音質の劣化：
インピーダンスが適切でない場合、音質が劣化する可能性があります。例えば、ヘッドフォンやスピーカーのインピーダンスがアンプとマッチしていないと、歪みや周波数応答の変化が生じ、クリアでバランスの取れた音が得られません。

効率の低下：
アンプとスピーカーなどの機器が適切にマッチしていない場合、効率が低下し、同じ音量を得るためにより多くの電力が必要になります。これは電力の無駄使いとなり、機器の寿命を縮める可能性があります。

対策としてのインピーダンスマッチング：
正確なインピーダンスマッチングは、音響機器の設計や運用において不可欠です。機器同士が適切にマッチすることで、最適な電力伝達が実現され、音質の向上や機器の効率向上が期待できます。

インピーダンスマッチングの例

インピーダンスマッチングは、オーディオ機器間で信号がスムーズに伝達されるために不可欠です。例えば、音源機器とアンプの間でのインピーダンスマッチングが適切でないと、信号の劣化や歪みが生じ、音質が低下します。

ヘッドフォンとアンプのマッチング例：
ヘッドフォンとアンプの組み合わせでは、ヘッドフォンのインピーダンスがアンプに合致することが望ましいです。これにより、最大の電力伝達が可能となり、クリアで歪みの少ない音が得られます。

インピーダンスマッチングを表す式は以下のとおりです。

\(P = \displaystyle \frac{V^2}{Z}\)

ここで、P は電力、V は電圧、Z はインピーダンスを表します。

ヘッドフォンのインピーダンスが32Ωの場合、対応するアンプの出力インピーダンスも32Ωが理想的です。
これにより電力伝達が最大限に行われ、最適な音質が得られます。

インピーダンスを正しく理解し業務に活用

現在では、精密なインピーダンス測定器が市場に豊富に供給されており、電気回路を扱う企業では広く利用されています。インピーダンス測定器を使用することで、簡単にインピーダンスの値を測定できますが、正確な測定値を得るためにはインピーダンスに対する正しい理解が不可欠です。そのためには、インピーダンスを理解する際に抵抗やリアクタンスといった概念の違いや関係性にも理解を深めておくことが重要です。

正確なインピーダンスの値を得られないと、電子部品などの内部状態を正しく推定できず、本来は異常があるにも関わらず異常がないと推定される可能性や、逆に異常がないのに異常があると誤推定されるなどの問題が発生します。したがって、インピーダンスの理解と共に、測定値のブレの要因にも注意を払う必要があります。

特に接続ケーブルや環境ノイズが原因で測定値がブレやすいため、測定時には安定した環境を整えることが重要です。業務において、これらの理解と実践により、信頼性の高いインピーダンス測定が可能となり、電気回路の品質管理やトラブルシューティングにおいて優れた効果を発揮するでしょう。
