トランジスタ｜基礎編
トランジスタとは：仕組み・種類・動作原理の基礎
2026.02.06
トランジスタとは、電流を制御し、信号の増幅やオン・オフを切り替える半導体素子です。増幅とスイッチングという2つの働きを持ち、アナログ・デジタル双方の回路設計において中心的役割を担います。オーディオ機器では微小な音声信号を増幅し、スマートフォンのプロセッサーには、世代・用途により数千万〜数百億個規模のトランジスタが搭載され、高速な論理処理を支えています。この記事では、トランジスタの動作原理・主な種類・具体的な回路での使い方について整理します。
トランジスタの基本と役割の理解
トランジスタが何をしているのかを理解するには、素子そのものの働きと、回路の中での役割を分けて見ると整理しやすくなります。

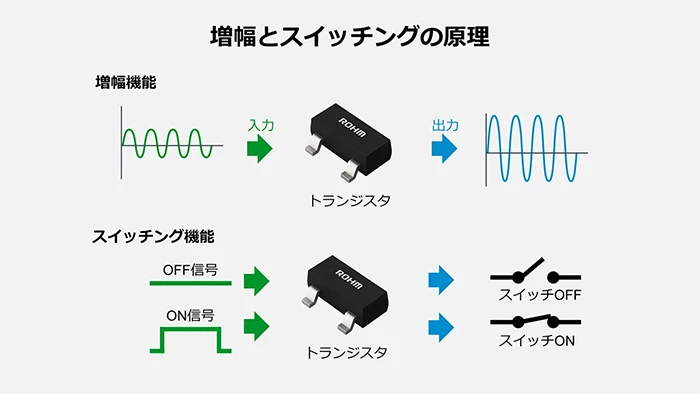

増幅とスイッチングの原理
トランジスタは半導体の性質を利用して、微小な入力信号を大きな出力信号に変換する素子です。シリコンやゲルマニウムなどの半導体材料に不純物を添加すると、電流の流れやすさを制御できる領域ができます。わずかな電圧や電流の変化が、大きな電流の変化として出力されます。回路設計によってトランジスタは増幅器またはスイッチとして機能します。
増幅動作では、入力端子に加えた小さな信号が、出力端子で数倍から数百倍に拡大されます。オーディオアンプでマイクの微小な音声信号をスピーカー駆動レベルまで増幅する際、トランジスタは電源からエネルギーを取り出して出力に加えます。入力信号の波形は忠実に保たれ、振幅だけが大きくなるため、情報を損なわずに伝達できます。
スイッチング動作では、電流を流す状態（オン）と遮断する状態（オフ）を高速で切り替えます。デジタル回路では、この二つの状態を論理の0と1に対応させ、演算処理や記憶動作を実現します。CPUに搭載される数十億個のトランジスタは、ナノ秒単位でオン・オフを繰り返しながら複雑な情報処理を支えます。
増幅とスイッチングの使い分けは、動作領域を変えることで実現します。増幅では入力信号に比例した出力を得るため、能動領域で動作させます。スイッチングでは完全なオンとオフが必要なため、飽和領域と遮断領域を使います。同じ素子でありながら、回路設計によって異なる機能を引き出せる点がトランジスタの汎用性を高めています。
電子回路で果たす役割
アナログ回路では、センサからの微小な信号を処理可能なレベルまで増幅します。温度センサが出力する数mVの電圧変化を、マイコンが読み取れる数Vの範囲に拡大する際、トランジスタを用いた増幅回路が信号の精度を保ちながらレベル変換を実行します。フィルタ回路と組み合わせれば、ノイズを除去しながら目的の周波数成分だけを取り出せます。
デジタル回路では、論理ゲートの基本構成要素として機能します。AND、OR、NOTといった基本的な論理演算は、複数のトランジスタを組み合わせて実現されます。これらの論理ゲートを多段に接続すると、加算器や比較器、メモリセルといった複雑な機能ブロックができます。マイコンやFPGAの内部では、無数のトランジスタがクロック信号に同期して動作し、プログラムに従った処理を実行します。
電源回路では、電圧や電流を調整する役割を担います。スイッチング電源ではトランジスタが高周波でオン・オフを繰り返し、入力電圧を目的の出力電圧に変換します。リニア電源では可変抵抗のように動作し、負荷に応じて出力電圧を一定に保ちます。LEDドライバーやモータードライバーでは電流を制御し、負荷に適切な電力を供給します。
インターフェース回路では、異なる電圧レベルの回路間で信号を中継します。3.3V動作のマイコンと5V動作のセンサを接続する場合、トランジスタを用いたレベルシフタ回路が電圧変換を担います。異なる世代や規格の部品を組み合わせた回路設計が可能になります。
トランジスタの基本構造と動作原理
トランジスタには3つの端子があり、それぞれが電流制御で異なる働きをします。端子間のPN接合がどう振る舞うかがわかれば、増幅やスイッチングの仕組みが自然と理解できます。

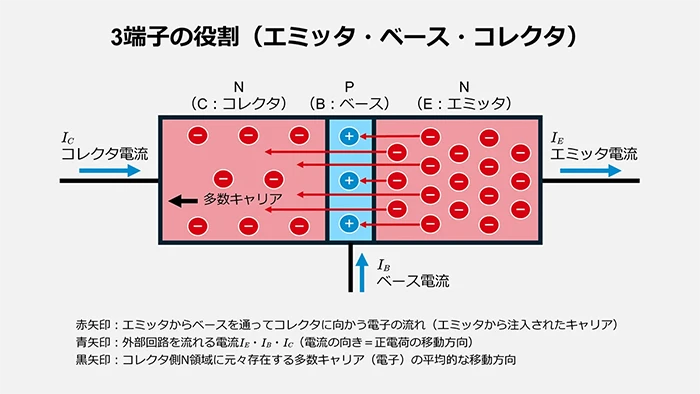

3端子の役割（エミッタ・ベース・コレクタ）

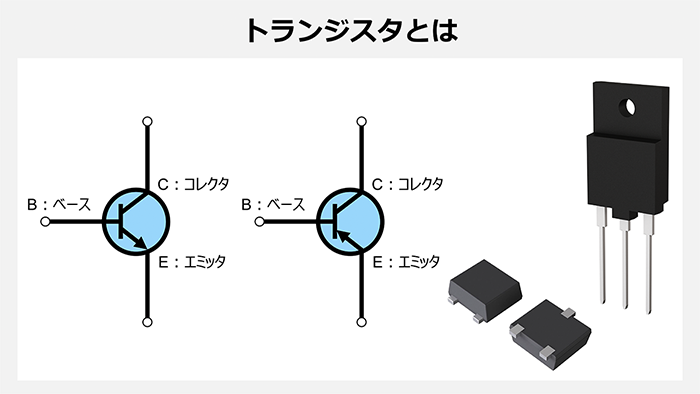

バイポーラトランジスタは、エミッタ・ベース・コレクタという3つの端子から構成されます。エミッタはキャリアを供給（注入）する端子、コレクタは回収する端子、ベースはその流れを制御する端子です。NPN型トランジスタではベースに正の電圧を加えるとベース電流が流れ、これがコレクタ電流を引き起こします。コレクタ電流はベース電流の数十倍から数百倍になり、この比率を電流増幅率と呼びます。PNP型ではキャリアの種類が逆になりますが、制御の原理は同じです。
ベース-エミッタ間の電圧が一定値（シリコントランジスタでは約0.6～0.7V）を超えると、エミッタからベースへキャリアが注入され始めます。注入されたキャリアの大半はベース領域を通過してコレクタへ到達し、残りがベース電流として外部回路に流れます。ベース領域を薄くつくるほど、より多くのキャリアがコレクタへ到達し、高い電流増幅率が得られます。
コレクタ-エミッタ間には電源電圧が接続され、コレクタ電流が流れる経路を形成します。この電圧が十分に高ければ、ベース電流の変化に応じてコレクタ電流が比例的に変化する能動領域での動作が実現されます。コレクタ-エミッタ間電圧が低すぎると飽和状態となり、ベース電流を増やしてもコレクタ電流が増えなくなります。スイッチング動作では、飽和領域でオン状態を、遮断領域でオフ状態をつくります。

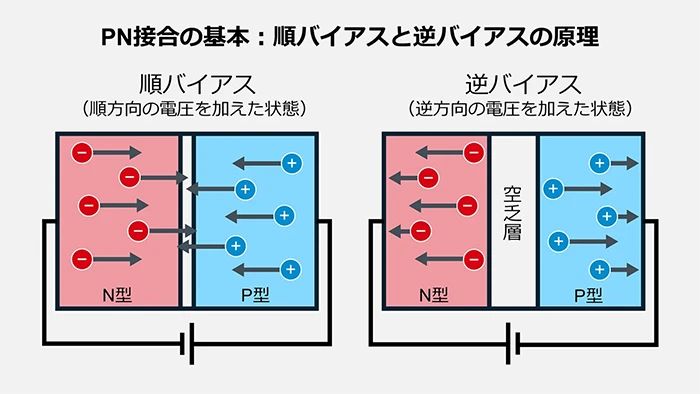

PN接合の基本：順バイアスと逆バイアスの原理
PN接合は、P型半導体とN型半導体を接合した構造です。P型領域には正孔が多く存在し、N型領域には電子が多く存在します。接合面では電子と正孔が互いに拡散して再結合し、キャリアが存在しない空乏層が形成されます。空乏層が電流の流れを制御する障壁として働きます。
順バイアスではP型側に正電圧、N型側に負電圧を加えます。空乏層の幅が狭くなり、キャリアが接合を越えて移動しやすくなります。P型領域から正孔がN型領域へ、N型領域から電子がP型領域へ注入され、電流が流れます。電圧が一定値（シリコンでは約0.6～0.7V）を超えると、電流は急激に増加します。
逆バイアスではP型側に負電圧、N型側に正電圧を加えます。空乏層の幅が広がり、キャリアの移動が妨げられます。多数キャリアによる電流は流れず、わずかな少数キャリアによる漏れ電流のみが観測されます。逆電圧が過大になるとアバランシェ降伏が起こり、電流を制限しないと素子が損傷します。
トランジスタではベース-エミッタ接合を順バイアスにしてキャリアを注入し、ベース-コレクタ接合を逆バイアスにしてキャリアを引き抜きます。この二つの接合を組み合わせて、ベース電流がコレクタ電流を制御する仕組みを実現しています。
トランジスタの主な種類と特徴を整理する
トランジスタは大きく分けて、電流で制御するバイポーラ型と電圧で制御する電界効果型に分かれます。どちらを選ぶかで回路の設計効率や性能が変わるため、用途に応じた選択が重要です。

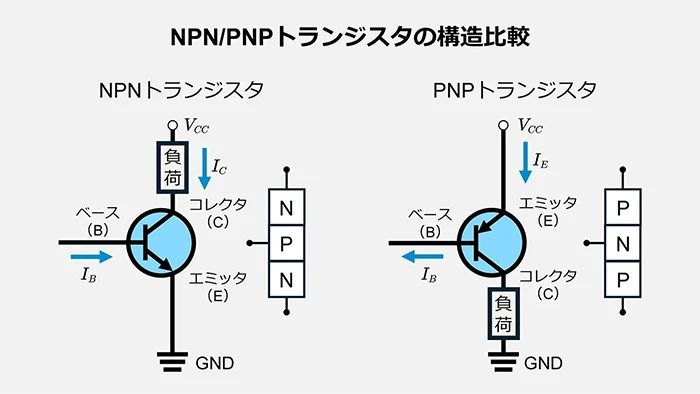

バイポーラトランジスタ（BJT）の基本的な仕組みと特徴（NPNとPNP）
バイポーラトランジスタは、電子と正孔の両方のキャリアが電流形成に関与する素子です。NPN型とPNP型の2種類があり、半導体層の積層順序が異なります。NPN型はN型-P型-N型の順、PNP型はP型-N型-P型の順に配置されます。多くの回路ではNPN型が使われます。電子の移動度が正孔より高く、高速動作に有利だからです。
NPN型トランジスタではベースに正の電圧を加えると、エミッタからコレクタへ電子が流れます。電源の正極をコレクタ側に、負極をエミッタ側に接続し、ベースに微小な正電流を流してコレクタ電流を制御します。一般的な小信号用トランジスタでは、ベース電流が数μAからmAの範囲で、コレクタ電流が数mAから数百mAまで制御できます。
PNP型トランジスタではキャリアと電圧の極性が逆になります。ベースに負の電圧を加えると、エミッタからコレクタへ正孔が流れます。NPN型とPNP型を組み合わせれば、プッシュプル回路や相補回路を構成でき、効率的な電力増幅や双方向のスイッチングが実現できます。
実効入力インピーダンスは設計次第で大きく変化します。目安として入力インピーダンスは数kΩから数十kΩ程度で、ベース電流を供給する必要があります。電流増幅率は温度や動作点によって変動するため、回路設計では負帰還やバイアス回路を用いて安定化を図ります。増幅率が高く、雑音特性に優れるため、微小信号の増幅やアナログ回路で広く採用されています。

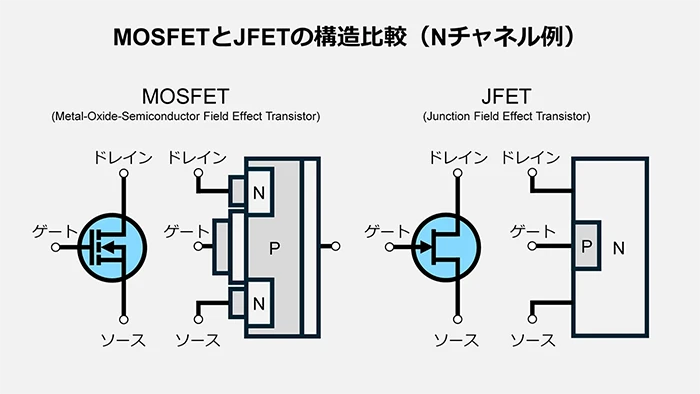

電界効果トランジスタ（FET）の仕組みと特徴（MOSFETとJFET）
電界効果トランジスタは、電圧によって電流を制御する素子です。ゲート・ソース・ドレインの3端子を持ち、ゲート電圧がソース-ドレイン間の電流を制御します。ゲート電流がほとんど流れないため、入力インピーダンスが高く、駆動回路の負担が小さくなります。ゲート電圧がつくる電界によってチャネルの導電性が変化します。
MOSFETは金属・酸化膜・半導体の構造を持ちます。ゲート電極と半導体の間に酸化膜が挿入され、ゲート電圧で半導体表面にチャネルが形成されます。NチャネルとPチャネルの2種類があり、NチャネルMOSFETはゲートに正電圧を加えるとオンに、PチャネルMOSFETは負電圧でオンになります。デジタル回路では、NチャネルとPチャネルを組み合わせたCMOS構造が広く使われ、相補動作により静止時はリーク主体、動作時はスイッチング損失が支配となる設計で低消費電力を実現します。（動作時は動的損失が支配的で、静止時はリーク電流が主体）
JFETはPN接合でチャネルを形成するトランジスタです。ゲートに逆バイアスを加えると空乏層が広がり、ソース-ドレイン間の電流が制限されます。MOSFETと比較すると構造が単純で、雑音特性に優れるため、高周波回路やアナログフロントエンドで採用されます。JFETは基本的にデプレッション型として動作し、ゲート電圧がゼロの状態で電流が流れます。
ゲート電流がほとんど流れないため、センサ回路やバッファ回路で信号源に負担をかけずに動作できます。MOSFETは高速スイッチングと低オン抵抗を活かして電源回路やモータードライバーで使われ、JFETは低雑音特性を活かしてオーディオ回路や計測回路で使われます。
用途別の選定ポイント
トランジスタの選定では、回路の目的と要求性能を最初に整理します。増幅回路では信号の周波数帯域・利得・雑音特性が、スイッチング回路ではオン抵抗・スイッチング速度・耐圧が選定基準になります。電源回路では許容損失・熱抵抗・パッケージ形状が設計を左右します。
バイポーラトランジスタは、低周波から中周波の増幅回路や電流駆動が必要な回路で選ばれます。電流増幅率が高く、小さなベース電流で大きなコレクタ電流を制御できるため、センサ信号の初段増幅やアナログ演算回路に適します。
MOSFETは高速スイッチングや大電流制御が求められる用途で選ばれます。Vthは”導通開始の目安”に過ぎません。駆動可否はRDS(on)が規定されるVGS（例：4.5V/10V）と必要電流の損失見積もりで判断します。スイッチング電源では、低オン抵抗のMOSFETを使うことで導通損失を減らし、効率を高めます。
選定時にはデータシートの最大定格と推奨動作条件を確認します。コレクタ損失やドレイン損失は、実際の動作条件で発生する電力と放熱設計の両方から評価します。周囲温度が高い環境ではディレーティングが必要です。
トランジスタの動作原理を簡単な回路で確認する
理論だけでは掴みにくいトランジスタの動作も、実際の回路で見ると理解が深まります。スイッチング回路と増幅回路を例に、端子間の電圧・電流がどう関係するかを見ていきます。

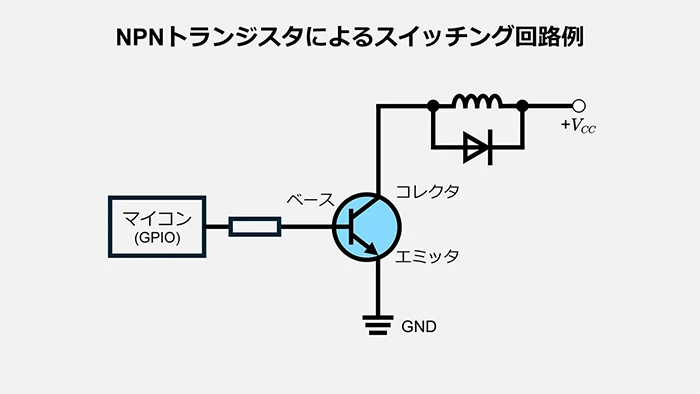

基本のスイッチング回路（NPN型）
NPNトランジスタによるスイッチング回路は、LEDやリレーといった負荷をマイコンで制御する際の基本構成です。電源電圧とコレクタの間に負荷を接続し、エミッタを接地します。マイコンの出力ポートからベース抵抗を介してベースに信号を入力することで、負荷への電流をオン・オフできます。
ベース抵抗の値は、トランジスタを確実に飽和させるベース電流を流せる大きさに設定します。飽和状態では、コレクタ-エミッタ間の電圧降下が数十mVから数百mV程度まで下がり、トランジスタでの損失が最小になります。
負荷がインダクタンス成分を持つ場合、トランジスタをオフにした瞬間に逆起電力が発生します。この電圧がトランジスタの耐圧を超えると破壊につながるため、負荷の両端に並列してフリーホイールダイオードを接続します。ダイオードのカソードを電源側に、アノードをコレクタ側に接続することで、逆起電力による電流をダイオードが吸収し、トランジスタを保護します。
この回路構成では、マイコンの出力がハイレベルのときトランジスタがオンになり、負荷に電流が流れます。ローレベルではトランジスタがオフになり、負荷への電流が遮断されます。シンプルな構成ながら、デジタル信号で電力を制御する基本動作を確認できます。

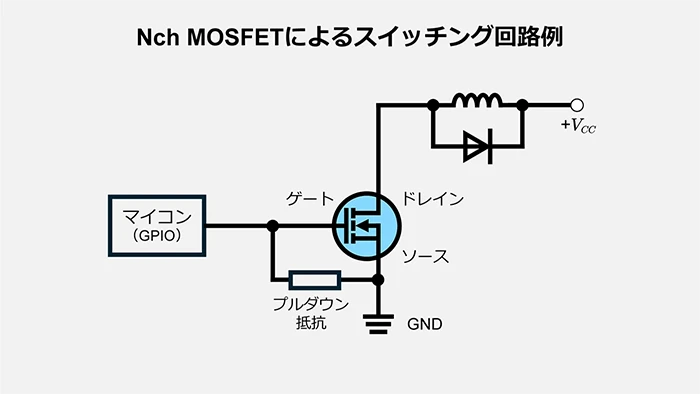

基本のスイッチング回路（NチャネルMOSFET）
NチャネルMOSFETによるスイッチング回路は、大電流負荷の制御や高速スイッチングが求められる用途で使われます。電源電圧とドレインの間に負荷を接続し、ソースを接地します。マイコンの出力ポートからゲートに信号を入力することで、負荷への電流をオン・オフします。
MOSFETはゲート-ソース間の電圧で制御され、ゲート電流がほとんど流れません。そのため、マイコンから直接ゲートを駆動できる場合があります。
ゲートが浮いた状態では、静電気や周囲の電界によって意図しないオン状態になる可能性があります。これを防ぐため、ゲート-ソース間にプルダウン抵抗を接続し、マイコンが信号を出力していないときにゲート電圧を確実にゼロに保ちます。
インダクタンス負荷を制御する場合は、NPNトランジスタと同様にフリーホイールダイオードが必要です。負荷の両端に並列してダイオードを接続することで、逆起電力による電流をダイオードが吸収します。繰返しや高速応答が必要な用途では、逆回復が小さいショットキーダイオードを選ぶと過渡損失を抑えられ、スイッチのストレス低減に有効です。
基本増幅回路（共通エミッタ回路）
共通エミッタ回路は、バイポーラトランジスタを用いた基本的な増幅回路です。エミッタを基準点として、ベースに入力信号を加え、コレクタから増幅された信号を取り出します。電源電圧とコレクタの間にコレクタ抵抗を、エミッタと接地の間にエミッタ抵抗を接続し、ベースには分圧抵抗によるバイアス回路を設けます。
バイアス回路は、入力信号がない状態でトランジスタを適切な動作点に設定する役割を担います。この動作点を電源電圧の中間付近に設定することで、入力信号の正負両方向に対して歪みなく増幅できる範囲が最大になります。バイアス回路の詳細な設計は、下層記事で解説します。
エミッタ抵抗は、温度変化や個体差によるトランジスタ特性のばらつきを吸収し、動作を安定させます。エミッタ電流が増加すると、エミッタ抵抗での電圧降下が増え、ベース-エミッタ間の電圧が相対的に減少します。この負帰還作用により、コレクタ電流が自動的に調整されます。入力でベース電流が変わるとコレクタ電流が対応して変化し、コレクタ抵抗での電圧降下が変わるため出力は入力と逆位相になります。これが共通エミッタの位相反転と高い電圧利得の要点です。
トランジスタ回路設計で最初に押さえるべきパラメーター
実際に回路を設計するときは、データシートの特性値を正しく読んで動作条件を見積もります。入力・出力特性と熱設計の基本を押さえておけば、安定した動作を実現できます。
入力特性の基本（ベース-エミッタ電圧、しきい値電圧、入力インピーダンス）
バイポーラトランジスタのベース-エミッタ間電圧は、トランジスタが導通を始める電圧です。シリコントランジスタでは約0.6～0.7Vで、この電圧を超えるとベース電流が流れ始めます。温度が上昇すると、この電圧は約2mV/℃の割合で低下します。−2mV/℃は「同一電流を保ったとき」の経験則であり、設計では温度依存と電流依存の双方を見込むと安全です。バイアス回路を設計する際は、この温度特性を考慮して動作点を設定します。
MOSFETのしきい値電圧は、ゲート-ソース間に加える電圧がこの値を超えるとドレイン電流が流れ始める電圧です。ただし、実際の回路設計では、しきい値電圧ではなく、データシートでオン抵抗が規定されるゲート-ソース間電圧（4.5Vや10Vなど）を確認し、マイコンの出力電圧で十分な駆動が可能か判断します。補足すると、VGS = Vth付近は弱反転（サブスレッショルド）で小電流域です。実用導通は強反転域に相当し、データシートでRDS(on)が保証されるVGSを前提に損失P ≃ I2RDS(on)を見積もるのが実務的です。しきい値電圧にも温度依存性があり、設計時には最悪条件での動作を検証します。
入力インピーダンスは、信号源から見たトランジスタ入力端の抵抗成分です。小信号入力抵抗は動作点で変わり、外付けバイアス抵抗が並列に効くため、実効入力インピーダンスは設計次第で大きく変化します。目安としてバイポーラトランジスタでは、ベース電流が流れるため入力インピーダンスは数kΩから数十kΩ程度になります。信号源の出力インピーダンスが高い場合、ベース電流によって信号電圧が低下し、増幅率が設計値から外れる可能性があります。
MOSFETの入力インピーダンスは、ゲート酸化膜が絶縁体として働くため、直流的には事実上無限大です。ただし、ゲート-ソース間には容量が存在し、高周波信号や高速スイッチングではこの容量が充放電されるため、インピーダンスは低下します。ゲート容量が大きいMOSFETを高速駆動する場合は、駆動回路の出力インピーダンスを下げる必要があります。
出力特性の基本（コレクタ電流、出力電圧、電圧降下）
コレクタ電流は、トランジスタが制御する主電流です。データシートには、連続動作で流せる最大コレクタ電流が記載されています。実際の回路では、この最大定格の50～80%程度を上限として設計することで、温度上昇や経年変化に対する余裕を確保します。パルス動作では瞬間的により大きな電流を流せますが、平均電力が許容損失を超えないよう確認します。
スイッチとしてオンのときに問題になるのはコレクタ-エミッタ間飽和電圧です。トランジスタが飽和状態にあるときの電圧降下を示します。飽和時には数十mVから数百mV程度まで低下し、この状態でスイッチング動作を行うことで、トランジスタでの損失を最小化できます。能動領域（アクティブ領域）で動作させる場合は、コレクタ-エミッタ間電圧が数Vから電源電圧近くまで変化し、この範囲で増幅動作が可能です。
MOSFETのオン抵抗は、ドレイン-ソース間が導通状態にあるときの抵抗値です。数mΩから数百mΩの範囲にあり、この値が小さいほど導通損失が減ります。オン抵抗は温度上昇とともに増加するため、連続動作では温度上昇後の抵抗値で損失を計算します。大電流を扱う回路では、オン抵抗での電力損失が発熱の主要因となります。
出力電圧の範囲は、負荷抵抗とトランジスタの動作状態によって決まります。コレクタ抵抗が大きいほど電圧変化は大きくなりますが、コレクタ電流が制限されます。スイッチング回路では、オン状態での電圧降下が小さく、オフ状態で電源電圧まで上昇することを確認します。増幅回路では、入力信号の振幅に対して出力が飽和や遮断に達しないよう、動作点とコレクタ抵抗を調整します。
消費電力と熱設計の基本（発熱と温度管理）
トランジスタの消費電力は、端子間電圧と電流の積で求められます。バイポーラトランジスタでは、コレクタ-エミッタ間電圧とコレクタ電流を乗じた値がコレクタ損失となります。MOSFETでは、オン状態ではドレイン電流の2乗とオン抵抗の積、スイッチング時には電圧と電流が同時に存在する期間の損失が加わります。高速スイッチングでは、スイッチング損失が支配的になる場合があります。
許容損失は、トランジスタのジャンクション温度が最大定格を超えないよう設定されます。データシートには、ケース温度や周囲温度を基準とした許容損失が記載されています。周囲温度が上昇すると、許容損失は直線的に減少します。
熱抵抗は、トランジスタ内部で発生した熱が外部に伝わる際の抵抗を表します。ジャンクションからケースまでの熱抵抗、ケースから放熱器までの熱抵抗、放熱器から周囲空気までの熱抵抗を合計し、発生する電力と掛け合わせることで温度上昇を計算します。計算式を明記すると、ジャンクション温度はTJ ≈ TA + P (θJC + θCS + θSA) となります（連続運転は定格の80%目安が無難）。小型パッケージでは熱抵抗が大きく、基板の銅箔面積を広げて放熱経路を確保する設計が求められます。
放熱設計では、トランジスタのパッケージ形状と実装方法を検討します。TO-220やTO-247といった大型パッケージは放熱器の取り付けが可能で、大電力動作に適します。表面実装型のパッケージでは、基板のサーマルビアや銅箔パターンを放熱経路として活用します。連続動作する回路では、最悪条件での温度上昇を計算し、ジャンクション温度が定格の80%程度に収まるよう設計することで、信頼性を確保できます。
トランジスタの主な用途と具体例
トランジスタはデジタル回路、アナログ回路、パワーエレクトロニクスと幅広い分野で使われており、それぞれで求められる役割が違います。どの用途でどう使い分けるかを知っておくと、設計時の部品選定がスムーズになります。

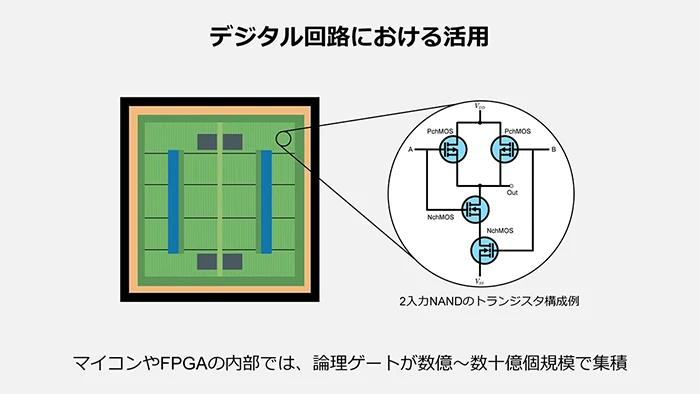

デジタル回路における活用（スイッチング・論理ゲート）
デジタル回路では、トランジスタがオンとオフの2状態を高速で切り替えることで論理演算と情報処理を実現します。CMOSロジックではNチャネルMOSFETとPチャネルMOSFETを対にして使い、一方がオンのときもう一方がオフになる構成で論理ゲートを構築します。CMOSではインバータを基本単位としつつ、トランジスタの直列/並列接続によりNAND、NOR、XORといった論理ゲートを構成します。マイコンやFPGAの内部では、世代や用途により数百万〜数百億個規模のトランジスタが集積され、複雑な論理演算を並列に実行します。
アナログ回路における活用（微小信号の増幅）
センサ回路では、トランジスタが微小な信号を増幅して後段回路へ伝えます。温度センサやひずみゲージが出力する数mVから数十mVの信号を、マイコンのADコンバータが読み取れる電圧範囲まで増幅します。オーディオアンプでは、プリアンプ段でおおむね数十〜数百倍（用途や多段構成では1000倍級）の電圧増幅を行い、パワーアンプ段で電流増幅を行ってスピーカーに適合した電力を供給します。差動増幅回路では2つのトランジスタを対にして使い、温度変化や電源電圧変動の影響を相殺しながら微小な電圧差を検出して増幅します。
パワーエレクトロニクスにおける用途
スイッチング電源では、トランジスタが高周波でオン・オフを繰り返し電圧変換を行います。MOSFETの低オン抵抗と高速スイッチング特性により適切な設計で90%以上の高効率も可能です。モータードライバーではPWM信号でトランジスタをオン・オフし平均電流を調整して速度制御を行います。LED駆動回路ではトランジスタと検出抵抗を組み合わせた定電流回路により安定した発光が得られます。インバータ回路では直流電力を交流電力に変換し、太陽光発電や無停電電源装置で使われます。高電圧・大電流を扱うパワートランジスタは、電流容量と耐圧を確保しながら効率的なスイッチングを実現します。
まとめ：トランジスタの基礎と次のステップ
本記事ではトランジスタの基礎的な仕組み・種類・役割を整理しました。バイポーラトランジスタは電流制御、MOSFETは電圧制御という基本原理を理解し、用途に応じた選定と回路構成の考え方を押さえることで、実務での設計判断が可能になります。各トランジスタの詳細な動作や実際の回路設計、評価方法については、バイポーラトランジスタ（BJT）の基礎と設計やMOSFETの基礎とスイッチング設計、ダブルパルス試験・トランジスタ破壊メカニズムなどを知ることでより実務設計判断を深めていけます。
