NPNトランジスタとは｜ローサイドスイッチの基礎
2026.02.27
NPNトランジスタ（バイポーラトランジスタ）は、ベースに流れる小さな電流でコレクタ‐エミッタ間の大きな電流を制御できる電子部品です。ローサイド（シンク）スイッチとしてNPNトランジスタを使えば、LEDやリレー、小型モーターなどの負荷をマイコンやロジックICの出力で駆動できます。ローサイドのNPNトランジスタスイッチでは「経路の順序」「飽和条件」「誘導性負荷の逆起電力対策」の三点を満たしたときのみ安定動作します。この記事で扱う回路図はNPNトランジスタのコモンエミッタ構成を用い、コレクタ‐エミッタ間電圧とコレクタ電流の関係をスイッチング動作の観点で確認しながら、回路の並び順と動作条件、よくあるトラブルとその対処方法を解説します。
NPNトランジスタ（バイポーラトランジスタ）の役割と使いどころ
NPNトランジスタは、ベース電流を流すことでコレクタ‐エミッタ間に大きな電流を流せる増幅素子として働きます。一般的な多くのマイコンの出力ピンは数mA〜十数mA程度しか直接電流を流せませんが、この電流をベース駆動に用い、適切なトランジスタを選定すれば、NPNトランジスタのコレクタ‐エミッタ間には数百mA級（用途次第で1A級まで）の負荷電流を流してスイッチングできます。PNPを用いるハイサイド構成との違いを理解しておくと、どの構成を選ぶべきか判断しやすくなります。NPNトランジスタは直流電流増幅率を介して、小さなベース電流で出力コレクタ電流を制御します。
なぜローサイドスイッチにはNPNが使われるのか

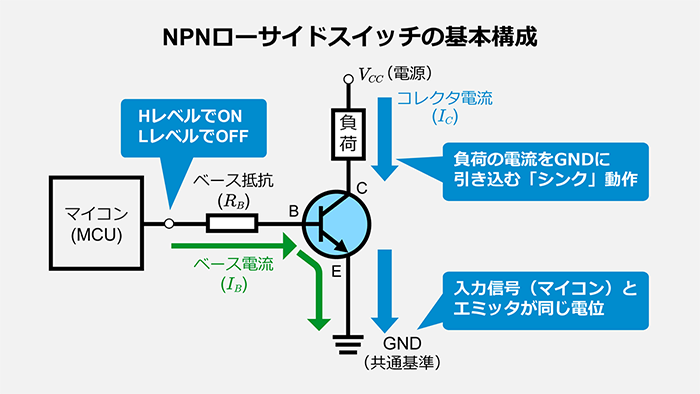

ローサイド配置でNPNが選ばれる理由は、マイコンやロジックICのGNDを基準にした論理レベルで直接ベースを駆動できる点です。マイコンとNPNのエミッタが同じGND基準になるため、マイコン出力のH/Lでベース-エミッタ間を順方向/遮断に切り替えられます。ベースは抵抗を介して駆動され、ベース電圧はおおむねVBEにクランプされ、残りはベース抵抗に電圧降下として現れます。マイコンの出力ピンがHレベル（3.3Vや5V）になるとNPNはオンし、負荷の電流をGNDに引き込むシンク動作を行います。Lレベル（0V）ではオフします。
例として、5V・70mAのリレーを汎用NPNトランジスタで駆動する場合、強制β＝10とすればベース電流IB≈70/10=7mAとなります。3.3V出力ならベース抵抗RB≈(3.3−0.7)/0.007≈370Ω、5V出力ならRB ≈(5.0−0.7)/0.007≈610Ωを初期値にします。飽和時のコレクタ・エミッタ間電圧VCE(sat)が0.2V程度であれば、素子損失は約0.2×0.07＝14mWです。
対してハイサイド配置では、負荷の電源電圧がマイコンの電源電圧と異なる場合、レベルシフト回路が必要になります。同じ電源電圧であっても、PNPトランジスタを用いるとLレベルでオン、Hレベルでオフというように論理が反転します。ローサイドは、マイコンから見て電位差が小さく、駆動回路を単純化できます。
バイポーラトランジスタの全体像は、バイポーラトランジスタとは｜仕組みと使い方（NPN/PNP）で確認できます。

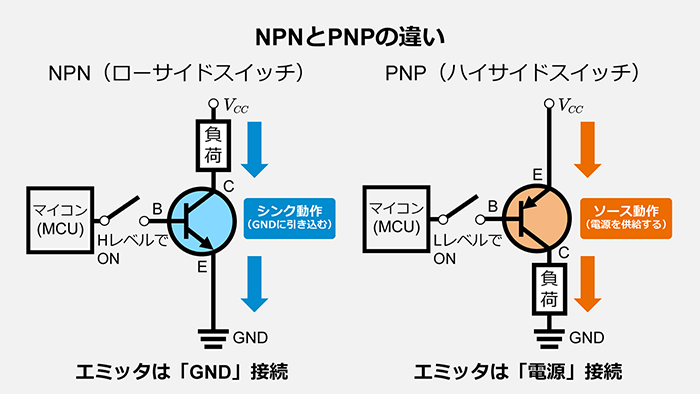

PNP（ハイサイド）との違いを簡潔に押さえる
NPNとPNPの違いは、電流の向きと制御電圧の極性に現れます。エミッタの接続先を間違えると、トランジスタがオフできなくなったり、逆バイアスで破損したりします。
- NPNは負荷をGNDに引き込むシンク動作、PNPは負荷に電源を供給するソース動作を行う
- NPNはベースがHレベルでオン、PNPはベースがLレベルでオンする（制御極性が逆）
- ローサイドスイッチでは、NPNのエミッタはGND接続、PNPのエミッタは電源接続が正解（接続先を逆にするとオフ時にもリーク電流が流れる）
この違いを押さえておくと、ハイサイドとローサイドのどちらを選ぶべきか判断しやすくなります。PNPトランジスタを用いるハイサイドでは、従来電流の向きがNPNの場合と逆になり、制御極性も反転します。
NPNトランジスタのローサイド配線（基本形を図で確認）
ローサイド配線で動作不良が起きる最大の原因は、電流経路の並び順の誤りです。正しい回路では、電源→負荷→コレクタ→エミッタ→GNDの順で電流が流れます。設計者が配線の向きを一つでも逆にすると、トランジスタが導通しなかったり、逆バイアスで破損したりします。回路図記号のエミッタの矢印は電流の向きを示しており、この向きを守れば極性ミスを防げます。オープンコレクタ配線では、負荷自体が電源側に接続され、トランジスタでGNDに引き込みます。以下の回路図では、抵抗性負荷と電源電圧、コレクタ端子の出力電圧の位置関係を示します。NPNは二つのn型領域が薄いp型ベース層を挟む接合トランジスタ構造で、エミッタは高濃度ドープ、ベースは低濃度ドープ、コレクタは中程度のドーピングが一般的です。
回路の並び順と記号の矢印でNPNトランジスタの極性ミスを防ぐ

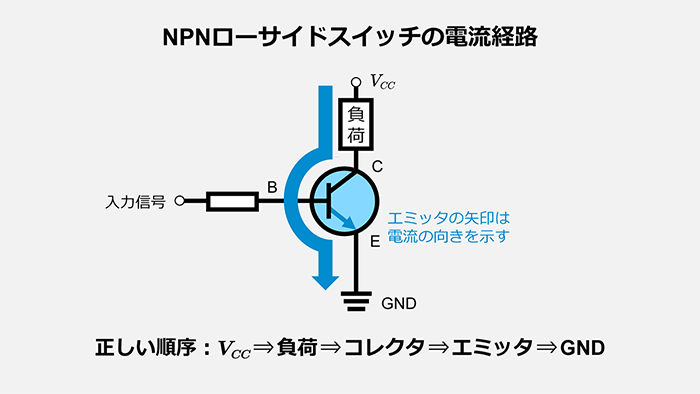

回路の並び順と電流の通り道（＋V→負荷→NPN→GND）
ローサイドスイッチの配線は、電源（＋V）→負荷→コレクタ→エミッタ→GNDの一方向だけが正解です。NPNがオン状態のとき、コレクタから入った電流はエミッタを経由してGNDに流れ、負荷を駆動します。オフ状態では、ベース電流がゼロになり、コレクタ‐エミッタ間が遮断されます。
この順序が入れ替わると、特性が大きく劣化し、破損リスクが高くなります。CE逆接続は想定外モードであり、逆モードβは順モードより桁で小さく、耐圧も保証外になり得ます。評価用の一時的接続でも推奨しません。
記号と矢印の向きで極性ミスを防ぐ
NPNトランジスタの回路図記号では、エミッタの矢印が外向き（トランジスタから出る方向）を指しています。この矢印は従来電流の向きを示します（NPNは外向き、PNPは内向き）。トランジスタ記号の矢印で極性を判別します。GNDの方向とは無関係で、矢印の向きで極性を見分けます。この向きを確認すれば、PNPとの混同を防げます。エミッタ領域とコレクタ領域、ベース領域の三層構造の名称は概説記事で整理しています。
矢印の向きを逆に読むと、エミッタとコレクタを取り違える原因になります。記号の詳細な定義は、バイポーラトランジスタとは｜仕組みと使い方（NPN/PNP）で確認できます。
オープンコレクタ配線の注意点
オープンコレクタ配線では、NPNのコレクタに負荷を接続し、負荷のもう一方を電源（＋V）に接続します。トランジスタがオンすると、コレクタ電位がVCE(sat)程度まで下がり、負荷に電流が流れます。オフ時はコレクタがハイインピーダンス状態になり、負荷電流はほぼゼロになります（漏れ電流ICEOやICEXはデータシートで確認。温度上昇で増えるため、どの程度までなら『ハイインピーダンス状態』とみなすか、その閾値をあらかじめ決めておきます）。オフ時のリークは出力特性に現れるため、逆バイアス条件での仕様確認が有効です。
この配線は、リレー駆動やLED点灯などのDC負荷に適しています。プルアップ抵抗の値は消費電流と応答速度に影響するため、用途に応じて選定します。
NPNトランジスタのスイッチが成立する条件（遮断と飽和を見分ける）
スイッチ動作の成否は、NPNトランジスタの動作点を遮断と飽和の二状態に制御できるかで決まります。遮断状態では、エミッタ‐ベース接合が順方向に立ち上がらず、コレクタ電流はほぼ流れません。飽和状態ではVCEが小さく下がり、コレクタ‐エミッタ間の抵抗が最小になります。トランジスタは閉スイッチのように振る舞います。トランジスタがアクティブ領域にとどまると発熱が増え、破損の原因になります。アクティブ領域では、ベース‐エミッタ接合は順方向バイアス、多くの条件でコレクタ‐ベース接合は逆バイアスです。このセクションでは、トランジスタがアクティブ領域（能動域）に滞留しないように設計することを前提とします。VBE・VCE(sat)・ICの関係を理解すると、条件設定を一意に決定できます。負荷線と動作点、入出力特性の詳細は、増幅設計の基礎として別記事で扱います。

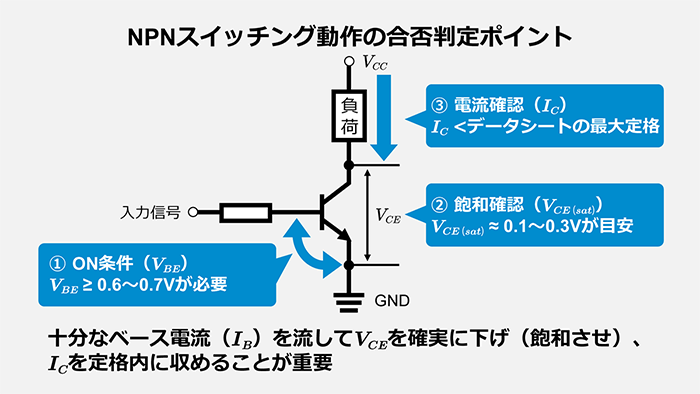

VBE・VCE(sat)・ICの要点だけを見る
スイッチ動作の合否はVBE・VCE(sat)・ICの三点で判定します。これらのパラメーターは、遮断と飽和の状態を区別する基準になります。印加電圧と負荷抵抗の組合せで出力回路の電圧・電流が決まり、トランジスタが十分に飽和していればVCEは閉スイッチに近い小さな値まで低下します。
VBE（ベース‐エミッタ間電圧）：室温かつIC≲100mA程度の小信号トランジスタでは、ベース電流が実用的に立ち上がり始めるVBEを、おおむね0.6〜0.7V程度とみなします（温度依存は約−2mV/℃）。この順方向バイアス電圧と、それに見合うベース電流が確保できていなければ、トランジスタは十分にオンしません。
VCE(sat)（飽和時のコレクタ‐エミッタ間電圧）：飽和時のVCE(sat)はデバイスと電流条件で変わります。小信号ではおおむね0.1〜0.3Vが目安です。測定値が1V近い場合は、飽和していません。
IC（コレクタ電流）：負荷駆動時に流れる電流です。実測値がデータシートの最大定格を超えていないかを確認します。
アクティブ領域に入れないための考え方
ベース電流が不足すると、トランジスタは遮断と飽和の中間状態（アクティブ領域）で動作し、コレクタ‐エミッタ間で電圧降下が生じます。この状態では発熱が増え、誤動作や破損の原因になります。ベース電流に余裕を持たせることで、トランジスタを確実に飽和状態に入れます。
設計余裕を見込む指標として、β強制（forced β）の考え方があります。データシートに記載されるhFE（直流電流増幅率）は、主にアクティブ領域で測定された値であり、飽和領域ではベース‐エミッタ電圧や内部抵抗の影響で、実効的な増幅率は低下します。そのため、単純にIB＝IC/hFEとした設計値は、飽和とアクティブ領域の境界付近に相当し、温度変化や個体ばらつきを考慮すると安全とは言えません。一般には、データシートのhFEより十分小さい値、例えばβ強制≒10〜20程度を想定してベース電流を決めることで、トランジスタを確実に飽和させます。hFEが100程度のトランジスタであれば、目標コレクタ電流ICに対してIB≈IC/10を流す設計が一つの実務的な目安になります。
保護と配線のコツ（ローサイドでNPNトランジスタを安定させる）
誘導性負荷の駆動回路では、スイッチオフ時の逆起電力がトランジスタの破棄の可能性を高めます。リレーやモーターなどの負荷を駆動する回路でスイッチを切ると、逆起電力が発生します。この電圧がトランジスタの耐圧を超えると、素子が破壊されます。還流ダイオード（フライバックダイオード）を負荷と並列に配置すると、逆起電力を吸収でき、トランジスタを保護できます。ベースがフローティング（どこにも確実につながらず電位が決まっていない）状態になると誤動作の原因になるため、プルダウン抵抗で安定させます。GNDリターンの引き回しを短くすると、ノイズ耐性が向上します。ダーリントン接続は電流増幅率を稼げますが、VCE(sat)上昇やスイッチング遅延のトレードオフが生じます。

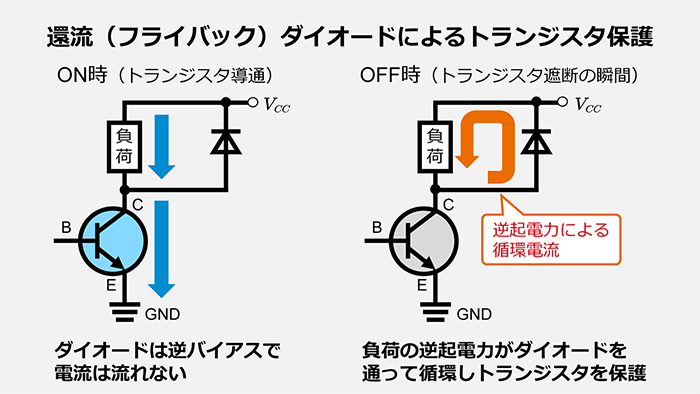

リレーやモーターは還流ダイオードを必須に
誘導性負荷（リレー、モーター、ソレノイド）を駆動する回路では、トランジスタがオフに切り替わる瞬間に逆起電力が発生します。この電圧がトランジスタの耐圧を超えると、コレクタ‐エミッタ間が破壊されます。
還流ダイオード（フライバックダイオード）は、負荷と並列に、カソードを＋V側、アノードをコレクタ側（負荷のトランジスタ側）に接続します。トランジスタがオフになると、負荷に蓄えられたエネルギーがダイオードを通じて循環し、逆起電力を吸収します。
ダイオードを入れると逆起電圧は抑えられますが、電流の減衰が緩やかになり、リレー解放がわずかに遅れます。高速遮断が必要ならツェナー直列やRCスナバを検討します。ダイオードがない回路では、逆起電力の大きさと素子耐圧の関係によっては、初回スイッチング時に破壊されるリスクがあります。

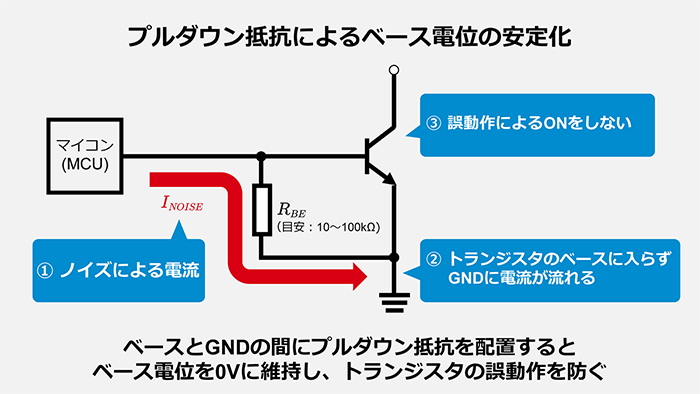

ベースのフローティング防止とGNDリターンの引き回し
マイコンの出力ピンがハイインピーダンス状態（起動時や初期化中）になると、NPNのベースがフローティングし、トランジスタが誤動作します。ノイズでベース電位が不定になり、意図しないタイミングで負荷がオンする例があります。ベースとGNDの間にプルダウン抵抗（10kΩ〜100kΩが目安）を配置すると、ベース電位を確実に0Vに保てます。最適値は入力デバイスやノイズ環境により前後します。
GNDリターン（リターン・パス）は、電源から出た電流が負荷とNPNトランジスタを通った後、基板のGNDプレーンなどを経由して電源のマイナス端子へ戻る「戻り側の電流経路全体」を指します。このローサイド回路では、負荷→NPNのエミッタ→基板GND→電源マイナスへと戻る経路がGNDリターンに相当します。このリターン経路のうち、エミッタ端子から基板GNDにつながる配線が長かったり、他の大電流ラインと共通インピーダンスをつくったりすると、ノイズが乗りやすく誤動作の原因になります。エミッタ端子は基板GNDに向けて可能な限り短く太く配線し、他の回路と不要な共有インピーダンスを持たないようにレイアウトすると、ノイズ耐性が向上します。なお、上記図では省略していますが、RBは別途必須です。
ローサイドで起きやすいNPNトランジスタのトラブルと対処
ローサイドスイッチで頻発する問題は、大きく分けて配線ミスによる無動作、逆接続による破損、過電流による発熱の三つです。負荷が動作しない場合、エミッタがGNDに接続されているか、ベース電流が十分かを確認します。トランジスタが異常に発熱する場合は、飽和条件を満たしていない可能性があります。配線チェックの最小手順を実行すると、原因の切り分けを迅速に行えます。

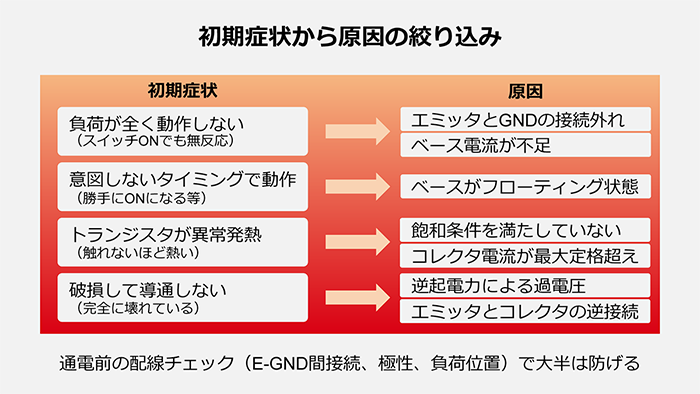

誤配線・逆接続・過電流の初期症状
ローサイド配線で起きる不具合は、症状から原因を絞り込めます。負荷が全く動作しない場合、エミッタとGNDの接続が外れているか、ベース電流が不足しています。負荷が意図しないタイミングで動作する場合、ベースがフローティング状態になっています。
トランジスタが異常に発熱する場合、飽和条件を満たしていないか、コレクタ電流が最大定格を超えています。トランジスタが破損して導通しなくなった場合、逆起電力による過電圧か、エミッタとコレクタを逆接続した結果です。
こうした誤配線・逆接続・過電流に起因する初期症状の多くは、通電前の配線チェックで防ぐことができます。
通電前に配線を確認すれば、トランジスタの破損や誤動作を防げます。設計者は以下の3ステップで安全を確保します。
- エミッタとGND間の連続性を確認する
- ベース抵抗と負荷の極性を確認する（コレクタは負荷を介して電源、エミッタはGNDに接続）
- 負荷の位置を確認する（負荷はコレクタ側、電源との間に配置）
この順序で確認すれば、配線ミスの大半を通電前に発見できます。
NPNトランジスタのまとめ
NPNトランジスタをローサイドスイッチとして使う場合、設計の成否は三つの要素で決まります。一つ目は、電源→負荷→コレクタ→エミッタ→GNDの並び順です。この順序を一つでも逆にすると、想定したスイッチ動作になりません。二つ目は、VBEとVCE(sat)の条件です。ベース‐エミッタ間電圧VBEが0.6〜0.8V程度まで立ち上がり、かつβ強制≒10〜20程度となるベース電流が確保され、VCE(sat)が0.2〜0.3V程度まで下がっていれば、トランジスタは飽和状態に入ったと判断できます。三つ目は、誘導性負荷に対する還流ダイオード（フライバックダイオード）の配置です。ダイオードがなければ、最初のスイッチング時にトランジスタが破壊される可能性があります。
配線の向き、飽和条件、保護回路の配置を押さえれば、マイコンの出力でNPNトランジスタを確実に駆動し、数百mA級の負荷を安定してスイッチングできます。1A級以上の負荷では、ドライバー段やダーリントン接続、MOSFETへの切り替えを検討します。スイッチ用途の先には、アナログ回路や電子回路での対数変換器や温度センサなどの応用もあります。
