インピーダンス測定とは：方式の選び方と精度向上のポイント

目次 [閉じる]

• 1 インピーダンス測定する理由とメリット
• 2 インピーダンス測定の手順と見方
• 3 インピーダンス測定の精度を高めるポイント
• 4 インピーダンス測定の方式の種類と選び方の基準
• 5 インピーダンス測定のまとめ

回路設計でインピーダンス測定が重要なのは、交流信号に対する複素数抵抗特性（Impedance: Z）を正確に把握できるためです。例えば、数GHz帯域でアンテナのインピーダンスがずれると通信品質が著しく低下し、意図しないノイズや損失を招きます。実務現場ではLCRメータ/インピーダンスアナライザ/VNAなどの測定器による正確な測定が求められますが、測定・解析手順の理解が不十分だと期待した性能を発揮できません。本ガイドでは、インピーダンス測定の方式の選択・使い方から精度向上の手法まで、効率的なインピーダンス測定を解説します。

インピーダンス測定する理由とメリット

設計どおりの性能が出ない回路の原因特定では、部品の実際の特性を知ることが重要です。カタログ値だけの設計では周波数特性や温度変化による変動を見落とし、予期しない動作を招きます。インピーダンス測定により変動要因を数値化し、設計精度を向上させることが求められます。

カタログ値が実測値と異なる理由：寄生成分と周波数特性

カタログに記載される値は、多くの場合1kHzや120Hzといったような標準的な条件で測定されています。実機の動作周波数帯や信号レベル、直流バイアス、温度・実装条件がこれと違えば、実測結果は理想モデルから系統的に外れます。差を予見して整合をとるには、理想素子のふるまいを出発点に、現実の部品が持つ寄生成分と周波数応答を三つの素子に対して理解しておく必要があります。

素子	実用直列等価（代表形）Z	自己共振周波数fSRF
コンデンサC	\(Z_C≈ESR(f)+j2πf\ ESL+\displaystyle\frac{1}{j2πfC}\)	\(f_{SRF}=\displaystyle\frac{1}{2π\sqrt{ESL\ C}}\)
インダクタL	\(Z_L≈(R_{AC}(f)+j2πfL)\|\displaystyle\frac{1}{j2πfC_p}\)	\(f_{SRF}=\displaystyle\frac{1}{2π\sqrt{LC_p}}\)
抵抗器R	\(Z_R≈R+j2πfL_s\)	高周波でLs, CPによる緩やかな共振谷が生じる。SRFは定義せず実測評価。

※周波数はf[Hz]で表し、角周波数はω=2πfとします。

• コンデンサのインピーダンス

理想的なインピーダンス：ω=2πf（角周波数）、Cは容量値、jは虚数単位です。

\(Z_C=\displaystyle\frac{1}{j2πfC}=-j \displaystyle\frac{1}{2πfC}\)

実用直列等価：実際のコンデンサは、等価直列抵抗（ESR）と等価直列インダクタンス（ESL）を含みます。

\(Z_C=ESR(f)+j2πf\ ESL+\displaystyle\frac{1}{j2πfC}\)

自己共振：低周波域では容量性が支配的ですが、高周波になるとESLによる誘導性が現れ、自己共振周波数（SRF）では以下で計算される周波数でインピーダンスが最小となります。

\(f_{SRF}=\displaystyle\frac{1}{2π\sqrt{ESL\ C}}\)

C=100µF、ESL=10nHのアルミ電解コンデンサの場合：

\(f_{SRF}=\displaystyle\frac{1}{2π\sqrt{10×10^{\ -9}×100×10^{\ -6}\ }}=\displaystyle\frac{1}{2π\sqrt{10^{\ -12}\ }}≈159kHz\)

この周波数以上では、容量性のバイパスとしての効果が急速に低下します。

• 抵抗器のインピーダンス

直流では周波数に依存しないため、以下の式で表されます。

\(Z_R=R\)

低〜中周波では、抵抗器は直列寄生インダクタンスL_sを持つ直列回路とみなせるため、インピーダンスは近似的に

\(Z_R≈R+j2πfL_s\)

さらに高周波になると、端子・配線・膜形状に起因する寄生容量C_Pと直列寄生インダクタンスL_sを無視できなくなります。

一次近似式：

\(Z_R≈j2πfL_s+\left(R\|\displaystyle\frac{1}{j2πfC_P}\right)\)

例えば1206サイズの1Ω抵抗でC_P≈0.1pF、L_s≈1nHとすると、100MHzでX_L=0.628 Ωとなり、インダクタンスの影響が無視できない大きさになります。1kΩのように大きい抵抗値では同条件でもX_L/R≈0.06%と小さく、寄生成分の相対影響は抵抗値に依存することがわかります。

• インダクタのインピーダンス

理想的なインピーダンス：

\(Z_L=j2πfL\)

実用等価：巻線抵抗の直流成分R_DCに加えて、表面・近接効果およびコア損失に伴う周波数依存の交流抵抗R_AC(f)と、巻線間の寄生容量C_Pの影響があります。

\(Z_L≈R_{AC}(f)+j2πfL+\displaystyle\frac{1}{j2πfC_p}\)

低周波（自己共振より十分低い領域）ではC_Pの影響が小さいため次式で近似できます。

\(Z_L≈R_{AC}(f)+j2πfL\)

一方、高周波では巻線間容量C_Pは端子間の並列寄生として効いてくるため、測定上の見え方は実務的には次式で表されます。

\(Z_L≈(R_{AC}(f)+j2πfL)\|\displaystyle\frac{1}{j2πfC_p}\)

品質係数は以下の式で定義されるため、周波数上昇に伴うR_AC(f)の増加でQはやがて頭打ちになります。

\(Q=2πf\displaystyle\frac{L}{R_{AC}(f)}\)

自己共振周波数：

\(f_{SRF}=\displaystyle\frac{1}{2π\sqrt{LC_p}}\)

この近傍で位相は0°を横切り、以降は容量性のふるまいが現れます。さらに直流重畳で有効透磁率が低下するとLは小さくなり、同じ部品でもバイアス条件しだいでインピーダンス曲線が動きます。

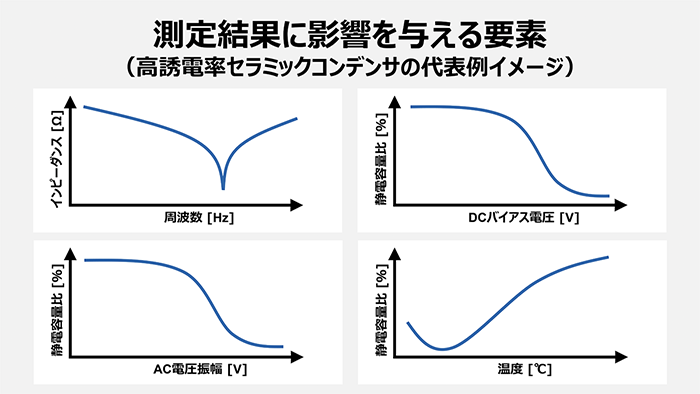

測定結果に影響を与える要素

ここでは素子固有の要因（コンデンサ/インダクタの周波数・DCバイアス・ACレベル・温度）に絞って、測定結果の主な変動要素を整理します。治具や測定系（校正・配線・周囲環境）に起因する誤差は別章「測定手順/測定環境」を参照してください。

• コンデンサ

コンデンサのインピーダンスは周波数、DCバイアス、温度の三要因に強く依存します。周波数は等価回路の支配項を切り替え、DCバイアスは誘電率の非線形で容量を低下させ、温度は誘電体の温度係数と電極抵抗を通じて容量と損失を系統的に変化させます。記号はC（容量）、ESR（等価直列抵抗）、ESL（等価直列インダクタンス）、Q（品質係数）を指します。

周波数依存

コンデンサの直列等価は以下の式で近似できます。

\(Z_s(f)=ESR(f)+\displaystyle\frac{1}{j2πfC}+j2πf\ ESL\)

自己共振はf<f_SRFでは|Z|≈1/(2πf・C)が支配的、共振部近傍ではESRと誘電損（tanδ）の影響が大きくなります。さらに高周波側のf>f_SRFではESL成分が支配的となり、見かけ上はコイルのようなインピーダンスとして観測されます。

\(f_{SRF}≈\displaystyle\frac{1}{2π\sqrt{ESL\ C}}\)

実務上は、|Z|が極小となり、かつ∠Zが0°を横切る周波数を自己共振周波数とみなします（測定は同一ACレベルで実施）。

品質係数は直列表記で理解しておくと、周波数・ESR・Cの相対変化が直感的に追えます。

\(Q≈\displaystyle\frac{1}{2πfC\ ESR}\)

DCバイアス特性

セラミックコンデンサの高誘電率系（X7R/X5Rなど）では、DC電圧を高く印加すると誘電体内部の分極がほぼ出し切った状態（飽和状態）になり、見かけの誘電率が下がるため容量が低下します。

この現象は、電界強度Eと誘電率εの関係が線形ではなく、電界が強くなるにつれて誘電率が変化（一般に低下）するという非線形特性によって生じます。このような非線形性があるため、容量の比較評価は、同一周波数・同一ACレベル（目安0.1–0.5Vrms、高誘電率品は0.1Vrms程度から）・同一温度といった測定条件をそろえた上で、使用想定のDC電圧を印加した状態で行ってください。

温度特性

誘電体の温度係数により容量・損失が変化します。セラミックコンデンサを例に、代表的にはC0G/NP0はほぼ温度非依存、X7Rは-55～125℃でおおむね±15%の範囲、Y5Vは変動が大きく設計時に注意が必要です。
評価は温度と周波数を固定し、必要に応じてヒステリシスを確認するため昇温側と降温側の両方向で測定します。

• インダクタ

インダクタのインピーダンス測定では、周波数・直流バイアス・交流励振の三つがまず値を大きく動かします。周波数は自己共振の位置でふるまいを切り替え、直流バイアスは小信号インダクタンスを下げ、交流励振が大きいと非線形の影響で値が小さく見え、損失が増えてQが下がります。

周波数依存（自己共振の目安）

インダクタの自己共振周波数f_SRFは、インダクタンスLと巻線の寄生容量C_Pによってほぼ決まり、簡易には次式で近似できます。

\(f_{SRF} ≈\displaystyle\frac{1}{2π\sqrt{L C_p}}\)

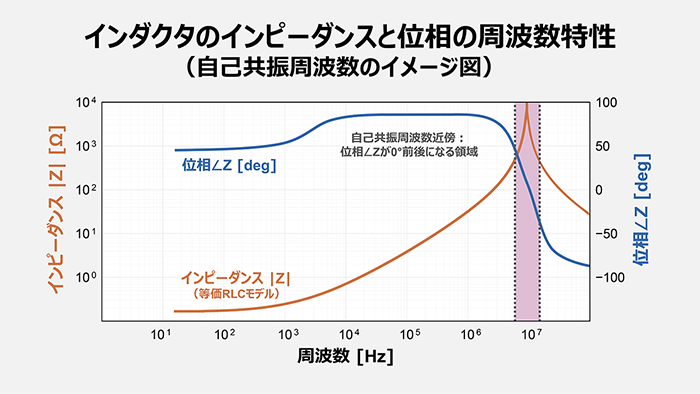

周波数がf_SRFより低い領域f<f_SRFではインダクタンスL成分が支配的で、インピーダンスはコイル成分が支配的なインダクティブな挙動として観測されます。Lと巻線間容量C_Pが共振することでインピーダンス特性が大きく変化します。インダクタではC_Pが並列寄生として作用するため、自己共振では並列共振が生じます。その結果、∣Z∣は極大（ピーク）を示し、同時に位相∠Zは0°付近を通過します。この周波数を自己共振周波数（f_SRF）と定義します。さらに高周波側f>f_SRFでは、寄生容量C_Pが支配的となり、インピーダンスはコンデンサ成分が支配的なキャパシティブな挙動へと反転します。

品質係数Qの基本は周波数が上がると巻線の交流抵抗R_AC(f)が増えやすく、Qは低下して読み取られます。

\(Q=\displaystyle\frac{2πfL}{R_{AC}(f)}\)

DCバイアス特性

直流電流で磁化点がずれると微分透磁率が下がり、小信号で観測されるLが低下します。
測定は低周波・微小ACで行い、温度を一定に保ちます。

交流励振レベル

測定の交流振幅が大きいと、真の“微分”インダクタンスではなく、有限振幅での“増分”インダクタンスとして測定され、一般に小さめに出ます。振幅を上げるほどコア損が増えて等価抵抗が増し、品質係数Qは分母増大で低下します。

振幅に対する損失の増え方は材料ごとに異なりますが、「交流磁束密度が大きいほど損失が増える」という理解で十分です。

インピーダンス測定の手順と見方

正確な部品評価と回路の性能予測を行うには、測定手順とデータ解釈の方法を習得する必要があります。測定値の判定基準があいまいでは期待した性能が得られません。代表的な電子部品の測定例を通じて、技術とデータの読み方を詳しく解説します。

自己共振の見つけ方と解釈

自己共振周波数では、容量性リアクタンスと誘導性リアクタンスが等しくなり、位相は0°を横切ります。インピーダンスの大きさ|Z|は素子により極値を取り、コンデンサでは極小、インダクタでは極大です。実務上は、周波数掃引で|Z|の極小/極大と位相0°が同じ周波数で一致することを確認し、その周波数をSRFと定義します。コンデンサはSRFを超えると誘導性に、インダクタはSRFを超えると容量性に転じます。

測定前の校正手順：オープン・ショート・ロード補正と治具管理

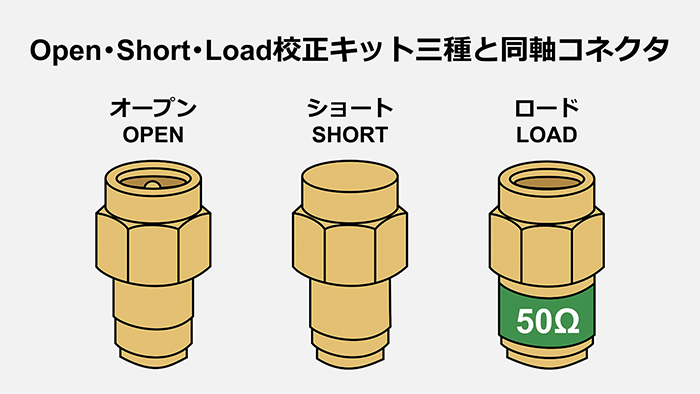

ベクトル・ネットワーク・アナライザなどで実施する一端子（1-port）校正では、Open・Short・Loadの三つの校正標準を用い、それぞれを理想要素に実在の寄生成分を加えたモデルとして定義します。

・Open（開放）は理想的には無限大のインピーダンスですが、実際の開放端には端子間のフリンジ電界に由来する残留容量C₀が生じるため、この容量を含めた開放モデル（必要に応じて高次の周波数依存項を付加したモデル）として扱います。

・Short（短絡）は理想的には0Ωですが、導体や接続部の自己インダクタンスの影響が避けられないため、残留インダクタンスL₀を持つ短絡モデルとして取り扱います。また、標準そのものや治具に物理長がある場合は、電気長に相当する遅延項をモデルに含めて位相のずれを補正します。

・Load（負荷）は公称50Ωの抵抗標準を用い、実装や周波数特性に起因するわずかな偏差を含む現実的な50Ωモデルとして定義し、反射が十分に小さい基準負荷として校正に用います。

これら三つのモデル化された標準を用いることで、測定系の誤差項を推定し、被測定デバイスの反射特性やインピーダンスを所望の基準面で高精度に復元できます。

校正の実施手順

1. 測定周波数範囲とテストレベルを定め、装置を十分にウォームアップする。
2. 接続ポートと治具を清掃・点検し、中心導体の偏りや異物付着がないことを確認する。
3. OSL（Open/Short/Load）標準器で、実際に使う治具の面に基準面（リファレンスプレーン）を設定する。
   • Open校正：測定端子を開放状態にして測定/浮遊容量を記録
   • Short校正：測定端子を短絡して測定/残留インダクタンスを記録
   • Load校正：50Ω標準抵抗を接続して測定/実効抵抗値と位相を記録
4. 必要に応じて治具補正（補正データ適用、デエンベッド、エクステンション）を行い、目的の測定面に基準面を一致させる。
5. 校正直後に既知素子（精密抵抗や既知容量）で簡易検証を行い、期待値との乖離を確認する。
6. 校正条件（周波数、レベル、平均化、温湿度、使用標準器）を記録して再現性を確保する。
7. 長時間測定や環境変動がある場合は、所定間隔で短時間の確認測定を挿入してドリフトを監視する。

同軸コネクタの特性

同軸コネクタの特性インピーダンスは50Ω（公称）で示されます（用途によっては75Ω（公称）も用いられます）。実際の整合性能は直値の公差ではなく、周波数ごとのVSWR（電圧定在波比）またはリターンロス（RL）で規定されます。反射係数は周波数に依存するため、評価・選定ではデータシートに記載の帯域別VSWR/RLに従って判断してください。挿入損失は周波数と構造（形状・材質・表面処理・実装状態）に依存するため、型番や実装条件で差が出るため個別の帯域別仕様値を参照するのが原則です。

校正確認の手順

校正後は、チェック標準器により校正状態を確認（LCRメータ/インピーダンスアナライザの例として）：

・100Ω±0.1%精密抵抗での確認
・許容誤差：±0.2%以内
・確認頻度：日次または測定開始時

コンデンサの測定：容量性リアクタンスとESR評価の手順

コンデンサの測定では、回路の周波数特性や電力損失を正確に予測するため、容量値とESR、損失角（tanδ）の評価が必要です。アルミ電解コンデンサではESRが回路性能に影響するため周波数特性評価が必要です。100kHzでのESR値は数十mΩから数Ωまで変化します。

測定手順と判定基準

1. 初期状態の確認
   • 外観検査：変色、膨張、液漏れの有無
   • 端子間電圧：DC成分の放電確認
2. 基本特性測定
   • 測定周波数：120Hz（アルミ電解）、1kHz（セラミック）
   • 信号レベル：0.5Vrms以下
   • DCバイアス：無印加状態から開始
3. 周波数特性測定

周波数掃引により、以下のパラメータを取得：

周波数	主要評価項目	設計への影響
120Hz	容量値、tanδ	基本特性確認
1kHz	ESR、容量値	標準評価
10kHz	ESR変化点	スイッチング応用
100kHz	最小ESR値	高周波性能
1MHz以上	ESL影響開始	自己共振確認

データ解釈の実例

アルミ電解コンデンサ（470µF/25V）の測定結果例：

周波数	容量値	ESR	tanδ	備考
120Hz	485µF	0.58Ω	0.21	仕様内
1kHz	478µF	0.35Ω	1.05	標準値
10kHz	472µF	0.12Ω	3.55	ESR改善
100kHz	465µF	0.085Ω	25.0	最適点

計算例：リップル電流能力の評価

ESR値からリップル電流による発熱を計算：

\(P_{loss}=I_{rms}^2×ESR\)

470µF、ESR=0.085Ω（100kHz）の場合：

• 許容リップル電流：1Arms
• 発熱：P=12×0.085=0.085W
• 温度上昇：約0.85℃（熱抵抗10℃/Wと仮定）

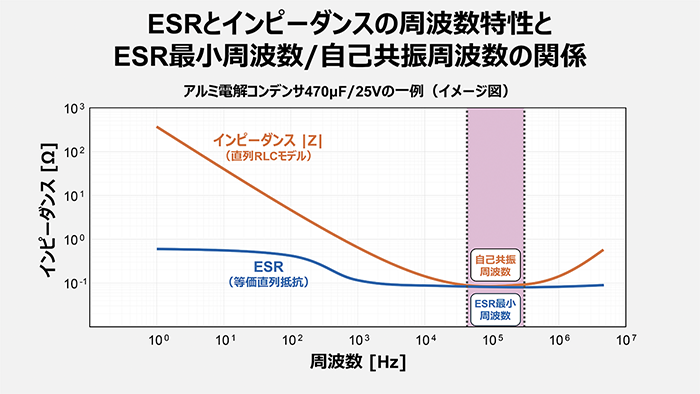

ESRの周波数依存性

アルミ電解コンデンサのESRは、以下の現象により周波数特性を示します：

1. 低周波域：電解液の抵抗が支配的
2. 中周波域：電解液とアルミ箔の複合効果
3. 高周波域：表皮効果によるアルミ箔抵抗増加

自己共振周波数の測定

自己共振周波数では、容量性リアクタンスと誘導性リアクタンスが等しくなります：

\(f_{SRF}=\displaystyle\frac{1}{2π\sqrt{ESL\ C}}\)

測定手順：

1. 周波数掃引でインピーダンスの最小点を検出
2. 位相が0°となる周波数を確認
3. 自己共振周波数以上では誘導性に転じることを確認

インダクタの測定：自己共振周波数と交流抵抗（ACR）の確認方法

インダクタの測定では、設計した誘導性特性が維持される周波数範囲を確認するため、自己共振周波数（SRF）の特定が重要です。この周波数を超えるとインダクタは容量性素子として動作し、設計前提が崩れます。交流抵抗（ACR）の周波数特性は電力損失に直結します。

測定手順

1. 基本特性測定
   • 測定周波数：測定器標準（通常1kHz）
   • 信号レベル：0.1Vrms（飽和回避）
   • インダクタンス値とQ値を記録
2. 周波数特性測定
   • 開始周波数：100Hz
   • 終了周波数：自己共振周波数の10倍
   • 測定項目：L、Q、R_AC(f)、位相
3. 自己共振点の特定
   • インピーダンス最大値の周波数
   • 位相=0°の周波数
   • 両者の一致確認

交流抵抗（ACR）の周波数特性

巻線抵抗の周波数依存性では、表皮効果や隣接導体による電流分布の歪みの近接効果、磁性体コアでの渦電流損失のコア損失などの要因によります。なお、表皮効果の簡易モデルとしてR_AC(f)≈RDC√(f/f₀)が用いられる。（ここでf₀は表皮効果開始周波数）一方、測定からはR_AC(f)≈2πfL/Qと求められます。

計算例：パワーインダクタの特性評価

仕様：47µH、定格電流3A、フェライトコア

測定結果（1kHz）：

• インダクタンス：46.8µH
• Q値：45
  \(R_{AC}(f)=\displaystyle\frac{2πfL}{Q}=\displaystyle\frac{2π×1000×46.8×10^{\ -6}\ }{45}=6.5mΩ\)

電力損失計算：

• 定格電流時：


  \(P=3^{\ 2}×0.0065=58.5mW\)

• 温度上昇：

ΔT=R_thP=100°C/W×0.0585W=5.85°C（約5.9℃）
（100℃/Wは仮定値であり、実際はデータシートのθ_JAや、実装/放熱条件に依存）

自己共振周波数の測定例

チップインダクタ（1210サイズ、10µH）の測定：

周波数	インピーダンス	位相	備考
1MHz	62.8Ω	+89°	誘導性
5MHz	314Ω	+88°	誘導性
15MHz	485Ω	+45°	共振近傍
18MHz	534Ω	0°	自己共振
25MHz	398Ω	-45°	容量性

自己共振周波数：18MHz

寄生容量計算

\(C_p=\displaystyle\frac{1}{(2πf_{SRF})^2 L}=\displaystyle\frac{1}{(2π×18×10^{\ 6})^2×10×10^{\ -6}}=7.8pF\)

計算値7.8pFに対し、実測値が大幅に異なる場合は、SRF測定値やインダクタンス値の再確認が必要です。

インピーダンス測定の精度を高めるポイント

測定精度は校正手順と環境条件により決まります。校正不良により±10%以上の誤差が生じ、製品品質判定に影響する場合があります。

測定条件設定の注意点：周波数、信号レベル

測定条件設定では、周波数、信号レベルのパラメータが測定精度に直接影響します。測定周波数は対象部品の使用周波数と一致させ、信号レベルは非線形歪みを避ける範囲で設定します。

測定周波数の選択基準と周波数掃引測定の設定

部品の使用周波数における特性評価が基本ですが、広帯域特性評価では追加の評価周波数も重要なので対数掃引が一般的です。

部品種類	標準測定周波数	追加評価周波数
電解コンデンサ	120Hz, 1kHz	10kHz, 100kHz
セラミックコンデンサ	1kHz, 1MHz	自己共振周波数
インダクタ	測定器標準	自己共振周波数
抵抗器	1kHz	使用周波数の10倍

• 開始周波数：1Hzまたは10Hz
• 終了周波数：部品の自己共振周波数の10倍
• ポイント数：10点/decade（1桁当たり10点）

信号レベルの最適化

測定信号レベルは、以下の要因を考慮して決定：

1. 熱雑音レベル：


   \(V_{noise}=\sqrt{4kTRB}\)

ここでkはボルツマン定数、Tは絶対温度、Rは抵抗値、Bは測定帯域幅

2. 非線形歪みの回避：
   セラミックコンデンサでは、信号レベルが過大だと容量値が変動
   • 推奨レベル：0.1V～1Vrms
   • 高誘電率系では特に注意が必要
3. S/N比の確保：


   \(SNR=20log_{10}\left(\displaystyle\frac{V_{signal}}{V_{noise}}\right)\)

測定精度0.1%を確保するには、SNR>60dBが必要

計算例：最適信号レベルの決定

1MΩ抵抗の測定において（測定帯域幅1kHz）：

• 室温（25℃）での熱雑音：


  \(V_{noise}=\sqrt{4kTRB}=\sqrt{4×1.38×10^{\ -23}×298×10^{\ 6}×1000}\ \ \ \ \ =4.0µV_{rms}\)

• 必要S/N比：60dB → 信号レベル ≥ 4.0µV × 1000 = 4.0mV
• 実用的な信号レベル：10mV～50mV

誤差を抑える測定環境：温度・湿度管理と寄生成分の影響

測定環境の管理は、温度・湿度変動と寄生成分による誤差を抑制するため求められます。温度変動は測定器の校正状態を変化させ、湿度は絶縁抵抗に影響します。測定ケーブルや治具の寄生成分、外部ノイズの影響を最小化することで再現性と信頼性を向上します。

温度管理

測定器の温度安定性は、内部基準器の温度係数により決まります。主要基準器の温度係数は、精密抵抗器：±1～5ppm/℃、基準電圧源：±1～3ppm/℃、水晶発振器：±0.1～1ppm/℃です。

温度変動±1℃の影響は、内部基準器の温度係数が1〜5ppm/℃の場合、おおむね1〜5ppm（0.0001〜0.0005%）程度です。厳しい構成でも10ppm（0.001%）を上限目安と見積もれば安全と考えられます。

実用的な温度管理手法

• 恒温室の使用：±0.5℃以内の温度制御
• 測定器の予熱：30分以上の通電による内部温度安定化
• 断熱シールド：外気温変動の遮断

湿度の影響と対策

絶縁抵抗の湿度依存性：

\(log(R_{ins})=A-B×RH\)

ここでA、Bは材料定数、RHは相対湿度（%）です。

材料別の湿度上昇時の抵抗変化といった湿度感度にも注意が必要です。

対策手法

• 除湿装置：相対湿度40～60%に制御
• 窒素パージ：測定チャンバー内の湿度除去
• シリカゲル：局所的な除湿

寄生成分の影響

同軸ケーブルや治具には必ず容量などの寄生要素があり、測定対象が高インピーダンスほど影響は大きくなります。一般的な50Ω同軸は1mあたりおよそ100pFの容量があるため、ケーブルは必要最小限の長さに保ち、測定前に開放・短絡などの補正を実施します。ガードやシールドを適切に用いることで、周囲の影響も抑えられます。

インピーダンス測定の方式の種類と選び方の基準

インピーダンス測定の方式は測定原理と適用周波数により分類されます。ブリッジ法からSパラメータ法まで複数手法があり、それぞれ精度と周波数範囲が異なります。

想定帯域	目安インピーダンス	推奨方式	主目的
10Hz～2MHz （機種により～120MHz）	1mΩ～100GΩ	自動平衡ブリッジ（LCR）	汎用のC・L・Rと損失の評価
10kHz～100MHz	1Ω～10kΩ	高周波LCR	受動部品の高周波特性評価
数MHz～数GHz	1Ω～10kΩ （非50Ω域）	RF I-V	非50Ωデバイスの絶対インピーダンス測定
100MHz～数GHz	50Ω近傍	Sパラメータ（VNA）	50Ω系の相対測定とモデル化
≤ 1kHz （最高確度志向）	任意（基準比）	ブリッジ法	標準比較による最高確度

ブリッジ法の特徴：高精度（±0.1％）だが低速・低周波向き

ブリッジ法は未知インピーダンスを既知標準器と平衡条件で比較する手法です。±0.1%の高精度測定が可能ですが、平衡点探索に時間を要します。1kHz以下の低周波域で標準器校正に使用されます。

自動平衡ブリッジ法の特長：広帯域（1Hz～120MHz）対応の標準方式

自動平衡ブリッジ法は、オペアンプの仮想短絡を利用してブリッジ平衡を自動維持する手法です。一般的な自動平衡ブリッジ型LCRメータの周波数範囲は10Hz～2MHz程度（高周波対応機で1Hz～120MHz前後）です。1Hz未満の測定や100MHz超は、別方式（I-V法・VNAなど）を用いるのが通例となります。LCRメータの多くが採用し、測定時間は1秒以下で生産ラインにも適用できます。

I-V法の基本原理：電流検出抵抗を用いたシンプルなインピーダンス測定方法

I-V法は、測定対象に交流電流を印加し、電圧と電流の関係からインピーダンスを算出する手法です。電流検出抵抗を用いた回路構成でシンプルな測定系を構築できます。測定原理が明確で特殊条件への対応も容易ですが、シャント抵抗の精度が測定精度を左右します。

RF I-V法の適用範囲：数MHz～数GHzの高周波測定向け

RF I-V法は、高周波領域での測定に特化した手法です。数MHzから数GHzの帯域で従来LCRメータでは対応できない高周波特性を評価できます。測定系の寄生成分や校正が複雑で、専門知識が必要です。また、高周波帯における校正は、原則としてオープン・ショート・ロードによる校正手順に従います。

Sパラメータ法（VNA）：特性インピーダンスと高周波測定への適用

Sパラメータ法は、VNAを用いた手法で、50Ωや75Ωの特性インピーダンスを基準とした相対測定です。反射係数から間接的にインピーダンスを算出します。数GHz以上の高周波領域で主流となっています。

インピーダンス測定のまとめ

測定では、まず周波数帯と目的に応じて測定手法を選定します。低〜中周波数帯の素子評価にはLCRメータが扱いやすく、高周波数帯ではベクトル・ネットワーク・アナライザ（VNA）で反射特性からインピーダンスを間接的に求める手法が実務的です。いずれの手法でも、適切な校正を行い、治具やリードが生む寄生成分を最小化するとともに、温度・湿度・外来ノイズなどの環境条件を整えます。信号レベルは、目標とする精度に見合うS/N比を確保しつつ、素子が非線形領域に入らない範囲に設定し、使用した測定条件（周波数、振幅、バイアス、環境）を必ず記録しておきます。

測定結果の評価では、周波数を掃引して自己共振を特定し、位相が0°を横切る点とインピーダンスの極値との関係から素子のふるまいを読み解きます。コンデンサは自己共振でインピーダンスが最小となり、それより高い周波数では寄生インダクタンスが支配的となって誘導性の挙動を示します。インダクタは自己共振でインピーダンスが最大となり、それより高い周波数では寄生容量が支配的となって容量性の挙動に転じます。併せて、品質係数Qや損失の指標（ESRや交流等価抵抗など）を読み取り、必要な発熱余裕や使用可能な帯域の見積もりに結び付けます。最後に、記事内で用いる表記や前提（周波数の表し方、損失抵抗の記号・定義など）を統一しておけば、測定結果を設計時の数値条件へそのまま反映しやすくなります。これらを一貫して運用することで、測定から評価、そして回路設計上の判断までをスムーズに接続できます。
