インピーダンスマッチングとは？電力伝送と信号反射を防ぐ理由・原理

目次 [閉じる]

• 1 インピーダンスマッチングの定義と概要
• 2 インピーダンス不整合によるトラブル
• 3 インピーダンスマッチングの代表的な応用例
• 4 インピーダンスマッチングの基本的な方法とは
• 5 インピーダンスマッチングのまとめ

インピーダンスマッチングは、回路間で信号や電力を効率よくやり取りするための基本技術です。直流の最大電力伝送から交流の反射・整合まで、インピーダンスが合わないと、アンテナが電波を十分に発射できなかったり、デジタル信号が乱れたり、オーディオ機器で音が劣化するなどのトラブルが発生します。インピーダンスマッチングは、RF回路（高周波回路）や高速デジタル回路、オーディオ機器など幅広い電子機器の安定動作に重要です。この記事では、インピーダンスマッチングの目的とその意味、基本原理から実用的な応用例まで計算方法を用いて、身近な事例とともにわかりやすく解説します。

インピーダンスマッチングの定義と概要

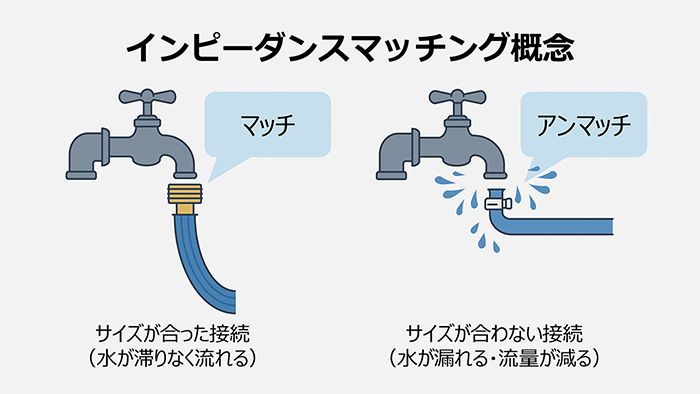

インピーダンスマッチングの核心は回路同士の整合にあります。信号源と負荷の特性を調整することで、電力伝送の向上や信号反射の減少を実現します。水道の蛇口とホースのサイズを合わせるように、電気回路でも「サイズ」を合わせる必要があるのです。

インピーダンスマッチングとは？

インピーダンスマッチングとは、信号源と負荷のインピーダンスを適切に調整する技術です。電気回路では、異なるインピーダンス同士を接続すると、電力の一部が反射して戻ってしまったり、効率的に伝送されなかったりします。

例えば、50Ωの同軸ケーブルに75Ωの機器を直接接続すると、インピーダンスの違いにより信号の一部が反射し、本来の性能を発揮できません。この問題を解決するのがマッチング技術であり、最適な電力伝送と信号品質を実現します。

なぜインピーダンスマッチングが必要か（電力伝送・信号反射の2大理由とは）

マッチングが重要な理由は二つあります。第一に電力伝送効率の向上です。不整合だと電力の多くが信号源内部で消費されてしまいます。第二に信号反射の防止です。反射信号が元の信号と混ざり合って波形が歪みます。

電力伝送効率について

信号源から負荷への電力伝送には、しばしば混同されやすい2つの定義があります。まず、テブナン等価源が取り出し条件の最適化によって供給し得る利用可能電力に対して、実際に負荷で取り出せる電力の比として定義される取り出し比η（しばしばpower delivery ratioと呼ばれる）があります。信号源インピーダンスと負荷インピーダンスを純抵抗R_S, R_Lとみなせる場合、このηは次式で与えられます。

\(η=\displaystyle\frac{4R_s R_L}{(R_s+R_L)^2}\)

ここで、R_Sは信号源の抵抗成分、R_Lは負荷の抵抗成分です。この式から、R_S=R_Lのときη=1となり、利用可能電力に対する取り出し比が最大（100%）になることがわかります。この意味でR_S=R_Lは利用可能電力に対する最大電力取り出し条件です。

一方、実際に信号源から供給される総電力に対する、負荷で消費される電力の割合として定義される実効効率η‘があります。同じく純抵抗R_S, R_Lの場合、η‘は次式で表されます。

\(η^\ {‘}=\displaystyle\frac{R_L}{R_s+R_L}\)

この関係から、R_S=R_Lのとき、η‘=0.5となり、供給電力の50%が負荷で消費され、残り50%は信号源内部で損失することがわかります。したがって、利用可能電力を基準にした取り出し比ηと、供給電力を基準にした実効効率η‘は、定義も数値も異なる指標であり、混同しないことが重要です。

実際の高周波回路や伝送線路を含むシステムでは、信号源インピーダンスZ_Sと負荷インピーダンスZ_Lは一般に複素インピーダンスとなり、抵抗成分だけでなくリアクタンス成分も考慮する必要があります。このような場合に「負荷で取り出せる電力を最大にする条件」は、負荷インピーダンスが信号源インピーダンスの共役となる共役整合条件で与えられます。

\(Z_L=Z_s^*\)

この条件が、複素インピーダンスを含む一般的な系における最大電力伝送条件です。ただし、このときのηやη‘はZ_S, Z_Lの実部や絶対値を用いた別の表現になり、上記のように「純抵抗R_S, R_Lを仮定して導いた簡略式」を、そのままZ_S, Z_Lに置き換えて適用することはできません。複素インピーダンス系における厳密な効率式はより煩雑になるためここでは扱いを省略し、純抵抗近似で得られた式の適用範囲が限定されることを強調するにとどめます。

さらに、途中に伝送線路が挿入される場合には、負荷側の整合条件は伝送線路の特性インピーダンスZ₀に対して

\(Z_L=Z_0\)

となるように設計するのが基本です。信号源側のインピーダンスも次の条件にしておくと、線路途中の不整合などで一度発生した反射波が信号源端で再反射することなく吸収され、往復を含めた系全体として良好な整合が得られます。言い換えると、伝送線路を含む全体の系が「特性インピーダンスZ₀に対して整合している」状態となり、電力伝送効率と波形の忠実度の両方を確保できます。

\(Z_s=Z_0\)

信号反射のメカニズム

インピーダンスの不連続点では、反射係数Γで表される反射が発生します。

\(Γ=\displaystyle\frac{Z_L-Z_0}{Z_L+Z_0}\)

完全整合時（Z_L=Z₀）は|Γ|=0となり反射なし、完全不整合時（Z_L=∞または0）は|Γ|=1となり全反射が生じます。この反射により、信号品質の劣化、電力効率の低下、最悪の場合は送信機の破損まで引き起こす可能性があります。高級オーディオケーブルでは反射低減をうたう製品もありますが、高価な製品でも、音質差の主因が常にインピーダンス整合とは限りません（線材/構造/接触/測定条件など複合要因）。

高速デジタル回路では、反射による再ドライブ動作が追加損失になる場合がありますが、ICの主たる発熱要因は次式などのスイッチング損失です。

\(P=αCV^2 f\)

αはトグル率で、反射損失は通常それに比べ副次的要素です。

インピーダンス不整合によるトラブル

インピーダンス不整合は回路性能を劣化させます。電力が無駄に消費される、信号が歪む、機器が故障する。これらすべてがインピーダンスの不一致から生じる可能性があります。携帯電話の電池消耗やオーディオの音質劣化などが身近な例です。

電力損失と伝送効率の低下

インピーダンス不整合により電力損失が増加すると、伝送効率が低下します。完全に不整合な場合、電力が全く伝送されないケースも存在します。送り出した電力の大部分が信号源内部で熱として消費されたり、反射により戻ってくるためです。RF増幅器では不整合により発熱が増加し、素子の寿命短縮を招きます。

電力損失の定量的評価

伝送される電力と反射される電力の関係は、反射係数|Γ|を使って表現できます。

反射電力は次式で求められます。

\(反射電力=|Γ|^2×入射電力\)

伝送電力は次式で求められます。

\(伝送電力=(1-|Γ|^2 )×入射電力\)

例えば、50Ω系に25Ωの負荷を接続した場合を計算してみます。

\(Γ=\displaystyle\frac{25-50}{25+50}=\displaystyle\frac{-25}{75}=-\displaystyle\frac{1}{3}\)

\(|Γ|^2=\displaystyle\frac{1}{9}≈0.11\)

つまり、入射電力の約11%が反射され、89%のみが負荷に伝送されます。

実際の回路での影響

携帯電話の送信回路では、アンテナの不整合により次のような問題が発生します。

• バッテリー消費の増加（反射電力が送信機で熱として消費）
• 送信出力の低下（実効放射電力の減少）
• PA（パワーアンプ）の過熱による保護回路の動作

特に、VSWR（電圧定在波比）=3：1（|Γ|=0.5）では入射角の25%の電力が反射され、負荷に伝送されるのは75%に低下します。さらに送信機側で保護動作や出力制御が入ると、実効放射電力が追加で低下する場合があります。これがアンテナマッチングが重要視される理由です。

信号反射・VSWR（電圧定在波比）とは

信号反射は、インピーダンス境界で信号の一部が逆向きに跳ね返る現象です。反射信号が元の信号と重なり合うことで定在波が形成され、信号の振幅が場所によって変動します。

VSWRは反射の程度を数値化した指標で、1.0に近いほど良好です。高速デジタル回路では、この反射によりデータエラーが発生することもあります。

VSWRと反射係数の関係

VSWRの定義式は次のとおりです。

\(VSWR=\displaystyle\frac{1+|Γ|}{1-|Γ|}\)

逆に、VSWRから反射係数を求めることもできます。

\(|Γ|=\displaystyle\frac{VSWR-1}{VSWR+1}\)

実用的な指標

• VSWR=1.0：完全整合（|Γ|=0、反射電力=0%）
• VSWR=1.5：良好（|Γ|=0.2、反射電力=4%）
• VSWR=2.0：やや悪い（|Γ|=0.33、反射電力=11%）
• VSWR=3.0：悪い（|Γ|=0.5、反射電力=25%）

高速デジタル回路への影響

PCBの配線でインピーダンス不整合があると、クロックエッジの鈍化やアイパターンの劣化が生じます。特に、DDR4メモリーのような高速信号では、わずかな反射でもセットアップ/ホールドタイム違反を引き起こし、データエラーの原因となります。

インピーダンスマッチングの代表的な応用例

インピーダンスマッチングは特殊な技術ではありません。スマートフォンの通信、パソコンの処理速度、音楽の再生品質など、日常の電子機器で活用されています。無線通信の50Ω標準から、デジタル回路の終端処理、オーディオの音質向上まで、具体例で理解していきましょう。

RF回路とアンテナ（50Ωシステム）

RF回路は高周波信号を扱う回路で、増幅器、フィルター、ミキサーなどの構成要素からなります。これらのRF回路では50Ωが標準インピーダンスとして確立されています。同軸ケーブルの損失と電力処理能力のバランスを向上させた結果として選ばれました。RF増幅器の入出力、アンテナ、ケーブルがすべて50Ωに統一されることで、システム全体の効率が向上します。

RF増幅器の設計例

900MHz帯のRF増幅器設計では、次のステップで進めます。

1. 入力整合：アンテナからの50Ω信号を増幅器の入力インピーダンスに整合
2. 出力整合：増幅器出力を50Ω負荷に整合
3. 安定性確保：発振防止のためのインピーダンス調整

増幅器のSパラメータ（S11、S21、S12、S22）を測定し、スミスチャートを用いてマッチング回路を設計します。一般的には、LCの組み合わせやマイクロストリップ線路を用いたスタブで実現されます。

アンテナマッチング

ダイポールアンテナの理論的な放射抵抗は約73Ωですが、実際の設計では給電点の調整や整合回路により50Ωに調整されます。携帯電話などでは、チップアンテナとマッチング回路の組み合わせで50Ω整合を実現しています。

高速デジタル信号（終端抵抗）

現代のデジタル機器では、数GHzの高速信号が基板上を駆け巡っています。この信号を正確に伝送するため、プリント基板の配線インピーダンスや終端抵抗が設計されています。わずかな反射でもデータエラーを引き起こす可能性があるため、終端抵抗により信号の反射を抑制します。

終端方式の種類

1. パラレル終端：信号線の末端に50Ωを接続
   • 利点：シンプル、確実
   • 欠点：DC電流が流れる、電力消費大
2. テブナン終端：VCC-R1-信号線-R2-GNDの分圧回路
   • 利点：DC電流を抑制
   • 欠点：抵抗2個必要
3. AC終端：抵抗と容量の直列回路
   • 利点：DC電流なし
   • 欠点：周波数依存性あり

DDR4メモリーの例

DDR4の配線インピーダンスや終端（ODT）は、信号種別（DQ/DQS/CA/CLK）や差動/単端、実装条件により目標値や許容範囲が設計資料で示されます。たとえば設計目標の一例として、単端配線を40Ω級で管理し、終端はODTを複数候補（例：60Ω/120Ω/240Ωなど）から選択して反射を抑える運用が行われます。CPU側とメモリー側の両方で終端条件を調整し、往復反射を最小化します。

オーディオ機器（ロー出し・ハイ受け）

オーディオでは「ロー出し・ハイ受け」が原則です。出力側のインピーダンスを低く、入力側を高く設定することで、信号の劣化を抑えます。マイクロフォンの出力インピーダンスは数百Ω、アンプの入力は数十kΩというように、10倍以上の比率を保つのが一般です。

ロー出し・ハイ受けの理論

信号源の出力インピーダンスをR_o、負荷の入力インピーダンスをR_iとすると、電圧分圧比は次式で表せます。

\(\displaystyle\frac{V_{out}}{V_{in}} = \displaystyle\frac{R_i}{R_o+R_i}\)

R_i >> R_oの条件では、V_out≈V_inとなり、信号の減衰を最小化できます。また、複数の負荷を並列接続しても、各負荷への影響を抑制できます。

オーディオ機器の実例

• ダイナミックマイク：出力インピーダンス 200-600Ω
• コンデンサマイク：出力インピーダンス 50-200Ω（プリアンプ内蔵）
• ミキサー入力：入力インピーダンス 1-10kΩ
• ラインレベル出力：出力インピーダンス 50-600Ω
• アンプ入力：入力インピーダンス 10-100kΩ

ヘッドホンの場合

ヘッドホンでは電圧駆動（ロー出し・ハイ受け）を確保することが重要であり、最大電力を得るためのインピーダンス整合（電力マッチング）は行いません。

• ヘッドホンインピーダンス：16Ω、32Ω、250Ω、600Ωなど
• アンプ出力インピーダンス：通常はヘッドホンインピーダンスの1/8以下

例えば、32Ωヘッドホンには4Ω以下の出力インピーダンスを持つアンプが適しています。これにより、ダンピングファクター（負荷インピーダンス/出力インピーダンス）が8以上となり、良好な制動特性を得られます。

バランス接続

プロオーディオでは、ノイズ除去のためバランス接続（XLR、TRS）が使用されます。かつては600Ωが標準インピーダンスでしたが、現在の業務用機器はロー出し・ハイ受け（例：50Ω出力/10kΩ入力）が一般的です。600Ω終端は特殊用途に限られ、長距離ケーブルでも信号品質を維持できます。

インピーダンスマッチングの基本的な方法とは

インピーダンスマッチングを実現する手法は複数存在し、それぞれに長所と短所があります。シンプルな抵抗による終端から、LC回路、トランスまで、用途と要求仕様に応じて手法を選択します。

抵抗による終端

抵抗による終端は基本的なマッチング手法です。50Ω系では50Ω、75Ω系では75Ωの抵抗を負荷端に接続するだけで、反射を減らせます。シンプルで確実ですが、信号電力の半分が終端抵抗で消費されるため、電力効率は良くありません。

終端抵抗の設計理論

理想的な終端では、負荷インピーダンスZ_Lを伝送線路の特性インピーダンスZ₀に等しくします。

\(Z_L=Z_0\)

この条件では反射係数|Γ|=0となり、完全な整合が実現されます。

電力効率の解析

R_S=Z₀、R_L=Z₀の完全整合では、信号源が供給する50%が負荷（終端抵抗）で、残り50%が信号源内部抵抗で損失します（負荷が抵抗性なら熱として消費）。

実用的な終端方式

1. シリーズ終端：信号源側にR_series≈Z₀−Z_outを直列挿入して初期反射を抑える方式です。DDR4では主に受信側で ODT（例：60/120/240 Ω）を切り替えて反射を抑制し、送信側はドライバーの出力インピーダンスZ_outを校正（例：≈34Ω）する実装が一般的です。
2. パラレル終端：受信端にZ₀の抵抗を接続します。差動伝送（例：LVDS）では、差動インピーダンス100Ωに整合させるため、受信端でペア間（＋/−間）に100Ωを並列終端するのが基本です。
3. 分離型終端：差動信号において、各信号線にZ₀/2の抵抗を接続し、中点を基準電位に接続します。

抵抗値の許容誤差

終端抵抗の精度はVSWRに直接影響します。終端抵抗（R_t）に対して

\(Γ=\displaystyle\frac{R_t-Z_0}{R_t+Z_0},\ VSWR=\displaystyle\frac{1+|Γ|}{1-|Γ|}\)

であり、±εの許容差では上下でわずかに非対称になります（R_tが小さい側のほうが最悪値になりやすい）。最悪側の目安は

\(VSWR_{worst}≈\displaystyle\frac{1}{1-ε}\)

となるため、概ね±1/±5/±10%がそれぞれVSWR≲1.01/1.05/1.10の目安です。高周波用途では1%精度の抵抗が推奨されます。また、周波数特性を考慮し、寄生インダクタンスの少ないチップ抵抗を選択することが重要です。

LCマッチング回路

インダクタとキャパシタを組み合わせたLCマッチング回路は、電力損失を抑えてインピーダンス変換を実現できます。RF回路やアンテナマッチングで主流の手法です。ただし、周波数依存性が強いため、広帯域での使用には制限があります。

基本的なマッチング回路形式

1. L型マッチング回路：最も単純な形式で、1個のインダクタと1個のキャパシタで構成されます。 基本設計式（R₂>R₁の場合：低→高変換）で、周波数をf₀、低抵抗側をR₁、高抵抗側をR₂とすると、Q=√((R₂/R₁)-1)、直列リアクタンスX_S＝QR₁、並列リアクタンスX_p＝R₂/Q、L=X_S/(2πf₀)、C＝1/(2πf₀X_p)の順で求まります。逆にR₁>R₂の場合も、同じ設計式を用い、高インピーダンス側をR₁、低インピーダンス側をR₂ と見直し、LとCの挿入位置を入れ替えることで設計できます。
2. π型マッチング回路：C-L-Cの構成で、より広い変換比に対応できます。中間のQファクタQ_mを設定することで設計できます。

スミスチャートを用いた設計

複素インピーダンスの場合、スミスチャート上で以下の手順で設計します。

1. 負荷インピーダンスを正規化してスミスチャート上にプロット
2. 定抵抗円または定コンダクタンス円に沿って移動
3. インダクタは反時計回り、キャパシタは時計回りに移動
   ※シリーズ素子はインピーダンス（Z）チャートで、シャント素子はアドミタンス（Y）に変換して操作するのが基本です。
4. 中心点（Z₀）に到達するようにL、C値を決定

周波数特性と帯域幅

マッチング回路の帯域幅BWは、Qファクタと中心周波数f₀の関係（BW=f₀/Q）で決まります。（高Q近似では比帯域FBW=BW/f₀≈1/Q）

高いQ値は狭帯域特性を示すため、広帯域用途では複数段のマッチング回路や伝送線路変成器が使用されます。

トランスを使ったインピーダンス変換

トランスは電圧変換と同時にインピーダンス変換も実現します。巻数比をnとすると、インピーダンス変換比はn²となります。オーディオ回路や電源回路で重要な役割を果たしていますが、サイズとコストが問題となりがちです。

インピーダンスマッチングのまとめ

インピーダンスマッチングは電子回路設計の基礎技術です。電力伝送と信号伝送の向上を実現するこの技術は、RF回路からデジタル回路、オーディオ機器まで幅広く応用されています。基本原理を理解し、用途に応じた手法を選択することで、回路設計の向上が可能になります。
