分流の法則（分流回路）とは何か？

2026.01.20

目次 [閉じる]

分流の法則は、電気回路の並列接続（分流回路）で電流がどのように分配されるかを定量的に示す基本原理です。分流の法則は各経路の抵抗や負荷に応じて電流量が決まるため、設計精度の向上や過熱・部品定格オーバーなどの不具合防止に役立ちます。例えば複数の抵抗を並列接続した場合、一部の経路に電流が集中する原因を特定する際にも有効です。この分流の法則と対を成す分圧の法則は直列回路で電圧の分配を扱います。両者を併せて理解することで、「並列では電流、直列では電圧」がどのように決定されるかを体系的に整理でき、複合回路の動作解析や回路シミュレーションの精度向上につながります。本記事では分流の法則を出発点に、分流回路の仕組み、具体的な計算手法、設計上の注意点などを詳しく解説します。

簡易分流計算ツール

分流の法則（分流回路）の基本

分流の法則を理解するには、まず分流回路（並列回路）の特徴を押さえる必要があります。分流回路では、端子間の電圧がどの経路にも同じようにかかり、各電流の総和が電源電流に等しくなるというキルヒホッフの電流則（KCL）が成立します。分流の法則は、この「電流が分流される」という性質を簡潔に表したものです。

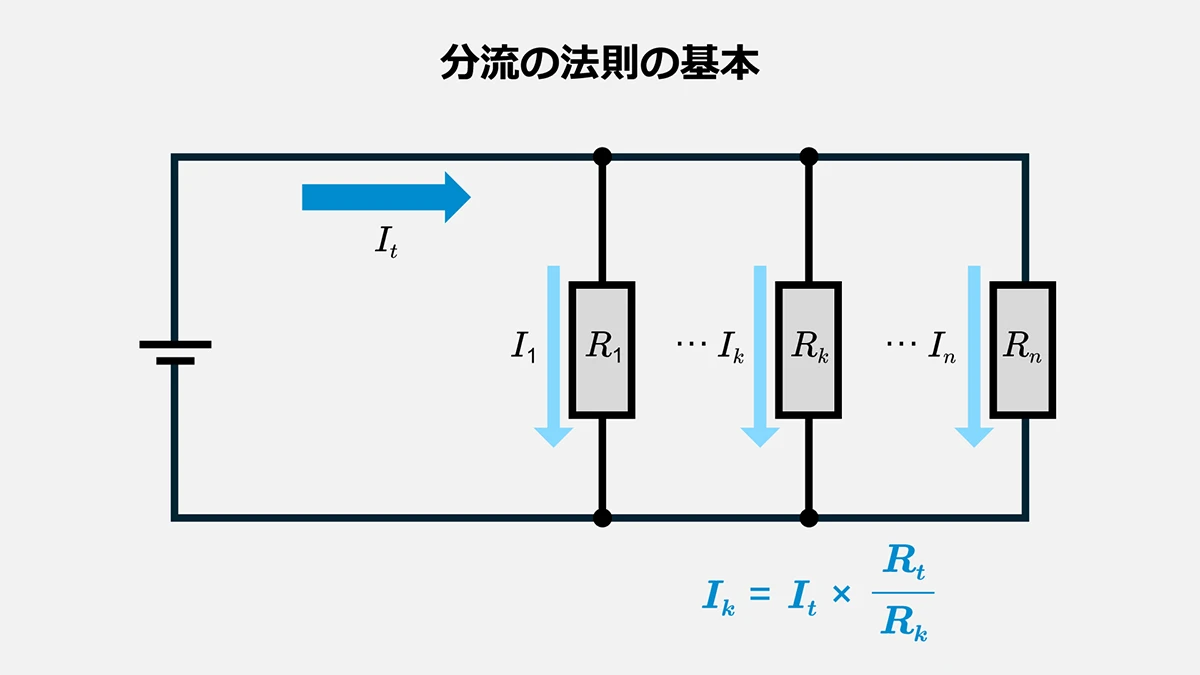

分流の法則の基本

分流の法則の理解

分流の法則は、並列回路において各経路の電流を計算するための便利なルールです。「分流回路における各抵抗の電流をどのように算出するか」を示してくれるため、回路設計で重要な指針となります。

具体的には、以下の式を用います。

\(I_{k}=I_{t}×\displaystyle\frac{R_{t}}{R_{k}}\)

ここで

  • Ikは経路kを流れる電流
  • Itは並列回路全体に流れ込む電流（総電流）
  • Rkは経路kの抵抗値
  • Rtは並列接続の合成抵抗

上式は「抵抗Rkのところに流れる電流は、全電流Itに対して（Rt /Rk）倍になる（抵抗値に反比例）」と示しています。一見すると、抵抗値が小さいほど分母の比率が小さくなるように見えますが、実際の導出ステップを踏むと、反比例の関係がわかりやすく理解できます。

分流の法則の基本導出（2抵抗並列）

  • 前提：抵抗1をR1、抵抗2をR2とし、それらを並列に接続します。合成抵抗をRt、電源電圧をV、総電流をItとしましょう。

分流の法則の基本導出

並列接続の合成抵抗

\(\displaystyle\frac{1}{R_{t}}=\displaystyle\frac{1}{R_1}+\displaystyle\frac{1}{R_2}⟹R_{t}=\displaystyle\frac{R_1×R_2}{R_1+R_2}\)

各抵抗に流れる電流
抵抗1に流れる電流をi1、抵抗2に流れる電流をi2とします。各経路には同じ電圧Vが印加されるため、オームの法則によって

\(i_1=\displaystyle\frac{V}{R_1},　i_2=\displaystyle\frac{V}{R_2}\)

が成り立ちます。さらに、キルヒホッフの電流則（KCL）から

\(i_1+i_2=I_{t}\)

も同時に成立します。

合成抵抗から総電流を求める
並列全体の合成抵抗をRtとみなし、電圧Vがかかるので、

\(I_{t}=\displaystyle\frac{V}{R_{t}}\)

比率の関係
i1とItの比率をとると、

\(\displaystyle\frac{i_1}{I_{t}}=\displaystyle\frac{\displaystyle\frac{V}{R_1}}{\displaystyle\frac{V}{R_{t}}}⟹i_1=I_{t}×\displaystyle\frac{R_{t}}{R_1}\)

同様に抵抗2についても、

\(i_2=I_{t}×\displaystyle\frac{R_{t}}{R_2}\)

この式と先ほどの式（Rt /Ri）との対応が逆に見える場合がありますが、並列回路の合成抵抗RtはR1、R2よりも小さい値になるため、各経路の電流が抵抗値に反比例して分配される関係がきちんと示されます。

分流の法則における反比例関係

分流回路では、「抵抗値が小さいほど電流が大きくなる」という性質を公式からも読み取ることが重要です。並列回路は各経路に同一の電圧が印加されるので、抵抗値が小さい経路ほど大きな電流が流れます。これはオームの法則によって直ちに導かれます。

なぜ反比例になるのか

並列回路において同じ電圧が各経路にかかっているため、オームの法則V=I×Rを変形すると、I=V /Rとなり、Rが小さいほどIは大きくなります。例えば、R1 < R2のとき、i1はi2よりも大きくなり、i1+i2=Itという形で全体の電流と合致します。

合成抵抗が小さくなる理由

並列接続される抵抗の数が増えるほど電流の通り道が増え、回路全体としては流しやすくなるため、合成抵抗がより小さくなります。これは水路が複数に分かれて水の流れが増すイメージと類似し、大電流を通す際の設計や応用に大きく役立ちます。

合成抵抗の考え方

コンダクタンスによる分流の法則の理解

分流回路の計算を、抵抗Rの逆数であるコンダクタンスGで行う方法も知られています。コンダクタンスが大きいほど電流を通しやすくなるため、直感的に把握しやすい場合もあります。

コンダクタンスの定義と分流回路の電流計算

\(G=\displaystyle\frac{1}{R}\)

抵抗が小さいほどGは大きく、抵抗が大きいほどGは小さくなります。並列回路での合成コンダクタンスGtは、それぞれの経路のコンダクタンスの和で求められます。

並列回路に電圧Vが印加されるとき、経路kのコンダクタンスをGkとすると、その経路の電流ikは

\(i_{k}=V×G_{k}=\displaystyle\frac{G_{k}}{G_{t}}I_{t}\)

で算出可能です。また、全体の総電流Itは

\(I_{t}=V×G_{t}\)（ただし \(G_{t}=G_1+G_2+⋯+G_{n}\)）

これによって、各経路の電流を簡潔に表現できます。

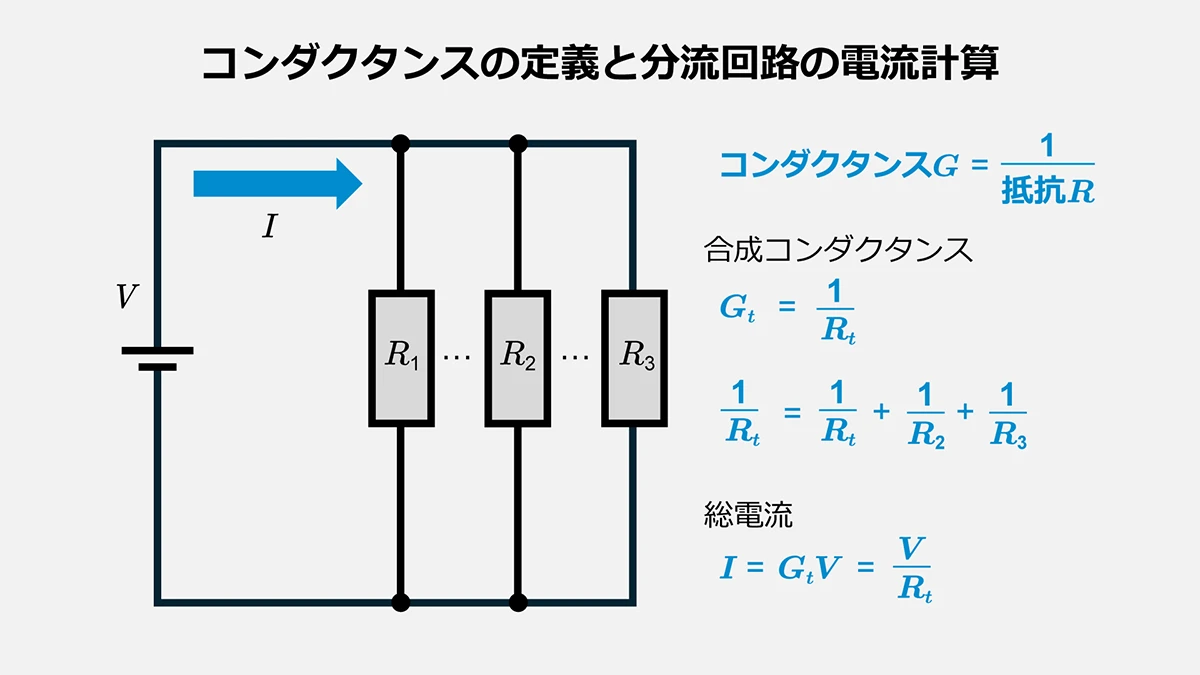

コンダクタンスの定義と分流回路の電流計算

コンダクタンスを使った多ブランチの整理と回路シミュレーターの活用

経路数が多い場合に逆数を用いるより、コンダクタンスを直接足し合わせた方が計算の手間が減りやすいという利点があります。複雑な分流回路を扱う際には有用です。ただし直列回路ではGは逆数和になるため、抵抗値をそのまま足した方が簡便なケースが多いです。

SPICEなどのシミュレーターを使うと、理想モデル以外に配線抵抗や容量、温度係数などまで含めてシミュレートできます。設計時にシミュレーションと理論計算を併用すれば、分流回路の動作をより正確に把握でき、信頼性を向上させられます。

分流の法則の回路練習問題

ここでは、具体的な数値例を用いて、電源電圧と抵抗値から各経路に流れる電流をどのように算出するかを解説します。

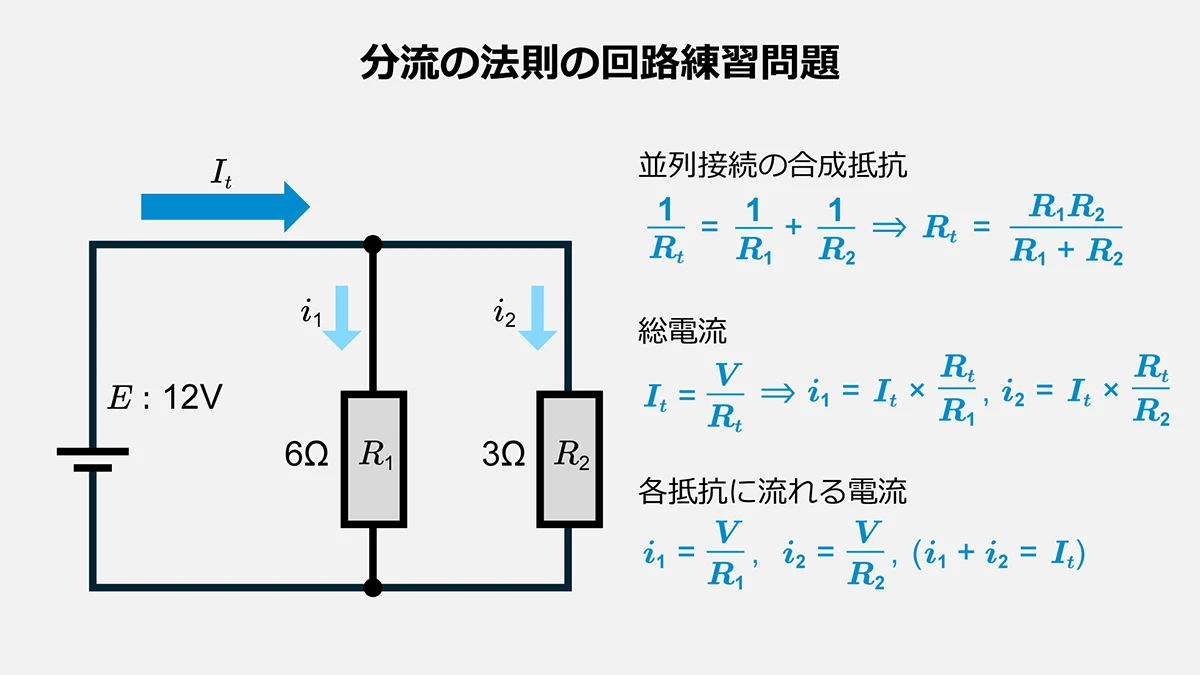

分流の法則の回路練習問題

簡単な分流回路の計算例

  • 電源電圧：12V
  • 抵抗1：R1=6Ω
  • 抵抗2：R2=3Ω

これらを並列で接続した際の各経路の電流を求めます。

  1. 合成抵抗の計算

    \(\displaystyle\frac{1}{R_{t}}=\displaystyle\frac{1}{R_1}+\displaystyle\frac{1}{R_2}=0.5\)

つまり、
　
　\(R_{t}=\displaystyle\frac{1}{0.5}=2\)

  1. 総電流の計算

    \(I_{t}=\displaystyle\frac{12}{2}=6\)

  2. 各経路の電流計算
    • 抵抗1（6Ω）：i1=12/6=2A
    • 抵抗2（3Ω）：i2=12/3=4A

合計i1+i2=6Aとなり、It =6Aと一致します。

少し複雑な分流回路の計算例

ここでは3本の抵抗を並列に接続し、合成抵抗、総電流、各抵抗に流れる電流、消費電力を求めてみます。

  • 電源電圧：12V
  • 抵抗1：R1=4Ω
  • 抵抗2：R2=6Ω
  • 抵抗3：R3=12Ω

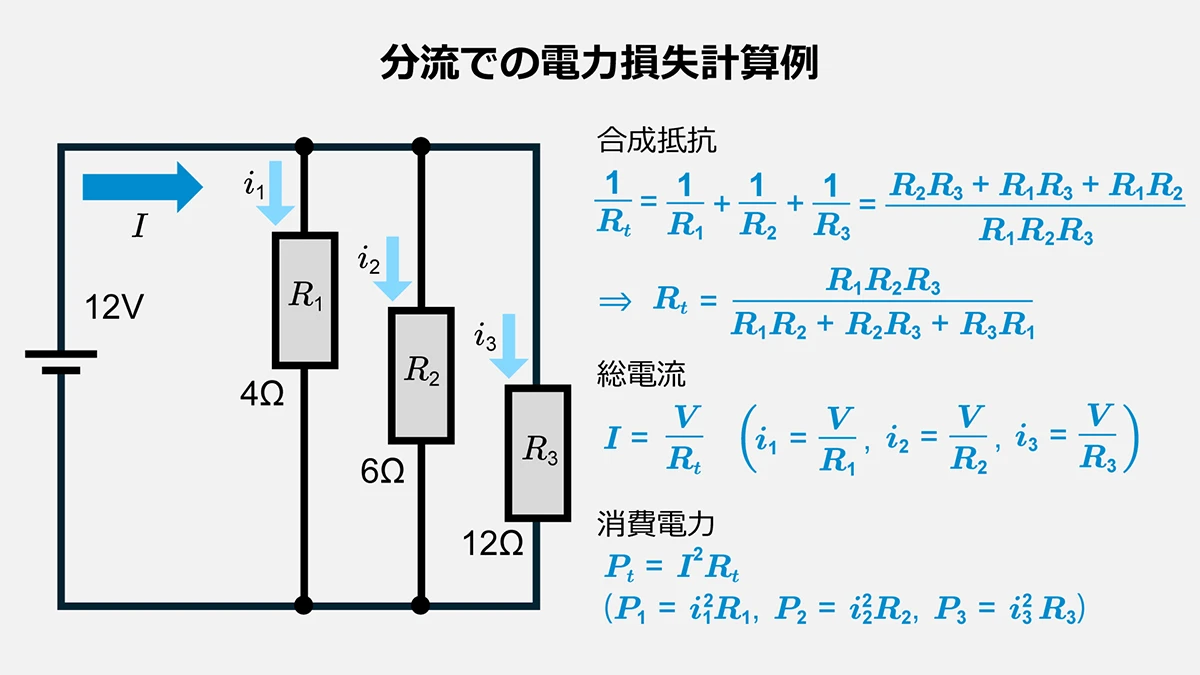

分流での電力損失計算例

  1. 合成抵抗Rtの計算

    \(\displaystyle\frac{1}{R_{t}}=\displaystyle\frac{1}{4}+\displaystyle\frac{1}{6}+\displaystyle\frac{1}{12}=0.5\)

したがって、
　
　\(R_{t}=\displaystyle\frac{1}{0.5}=2\)

  1. 総電流Itの計算

    \(I_{t}=\displaystyle\frac{12}{2}=6\)

  2. 各抵抗に流れる電流
    • 抵抗1（4Ω）：i1=12/4=3A
    • 抵抗2（6Ω）：i2=12/6=2A
    • 抵抗3（12Ω）：i3=12/12=1A

i1+i2+i3=6Aとなり、総電流とも合致します。

  1. 消費電力の計算
    オームの法則とジュールの法則によれば、抵抗を流れる電流iと抵抗Rを使い、
    　
    　\(P=i^2×R\)

    で求められます。

    • 抵抗1（4Ω）：P1=(3A)2×4=9×4=36W
    • 抵抗2（6Ω）：P2=(2A)2×6=4×6=24W
    • 抵抗3（12Ω）：P3=(1A)2×12=1×12=12W

合計すると、36+24+12=72Wで、また It2 ×Rt=36×2=72Wと一致します。

分流の法則における回路設計上の注意点

分流回路の仕組みを理解していても、設計時に考慮不足があると、不具合や過熱、計測誤差などに直面することがあります。ここでは、実務的観点で押さえておきたい要点を紹介します。

実務設計での安全マージン
抵抗器は定格電力の50%以下を目安に選定すると温度上昇・信頼性が改善します。また、数A以上の電流が流れる場合には金属皮膜抵抗器やシャント抵抗器（≤1mΩ）の採用を検討する必要があります。

抵抗の誤差と温度特性
実抵抗には±5%や±10%といった誤差範囲に加え、温度係数が存在します。高温・大電流環境では抵抗値が変動し、理論的な計算結果からずれる恐れがあります。特に、分流回路の各経路に大電流が流れると熱が発生し、抵抗値が変動して電流分配が崩れる場合もあります。こうした誤差を考慮し、余裕を持った定格と放熱設計を施すことが重要です。

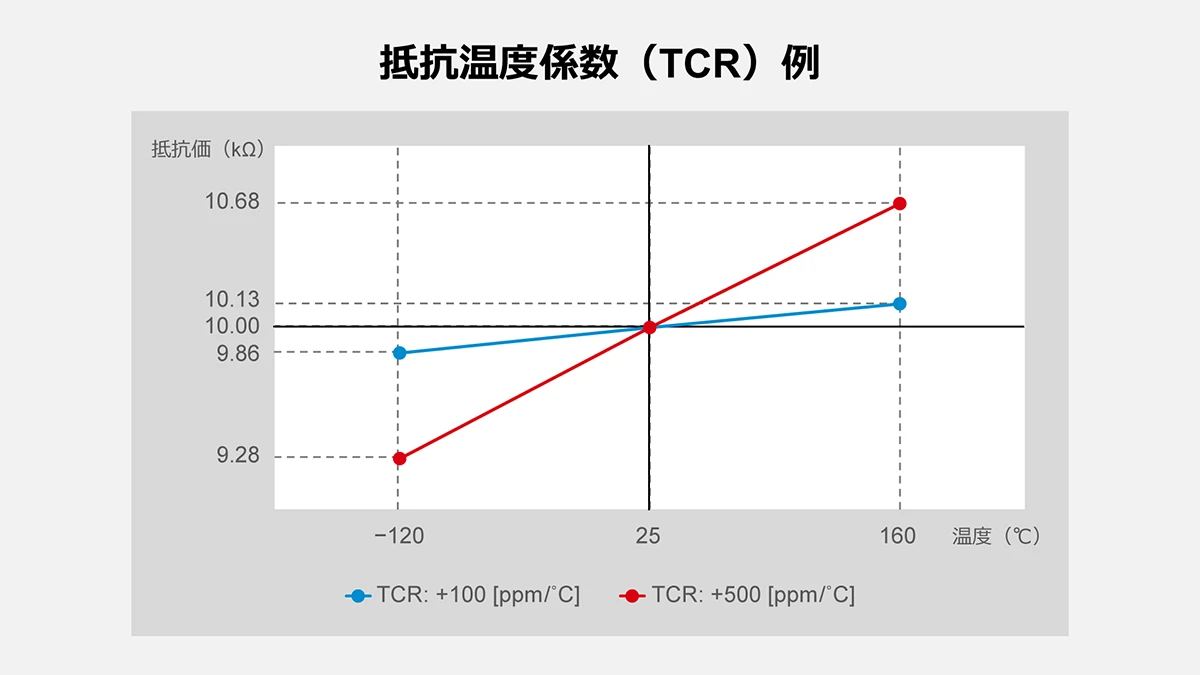

抵抗温度係数（TCR）例

定格電力との比較
使おうとしている抵抗器の定格を超えていないかを必ず確認します。もし10W定格の抵抗器で36Wが要求されていたら、すぐに故障のおそれがあるため、50W抵抗器を選ぶ、冷却策を追加する、又は抵抗値の設定や配線を見直すといった対策が必要です。

配線や接点抵抗の影響
理想回路図には表れない基板パターンや接点（ハンダやコネクタなど）の微小抵抗が現実には存在し、大きな電流が流れる場合には誤差要因になります。実測値が理論計算と違うとき、配線や接点抵抗が無視できない大きさかどうかをチェックする必要があります。

電流計やセンサの内部抵抗
分流回路で電流を測定する際、電流計やセンサが並列回路の一部となっており、その内部抵抗が分流比に影響する可能性があります。特に高精度測定を行うときは、この内部抵抗が計算に与える影響を考慮し、必要に応じた補正や適切な計測器選定を行うことが大切です。

分流の法則と分圧の法則の回路比較

電流を分ける分流回路とは逆に、電圧を分割したい場合は電圧分割回路（直列接続）を用います。電流制御か電圧制御かで、回路構成を切り替えるのが設計の基本です。

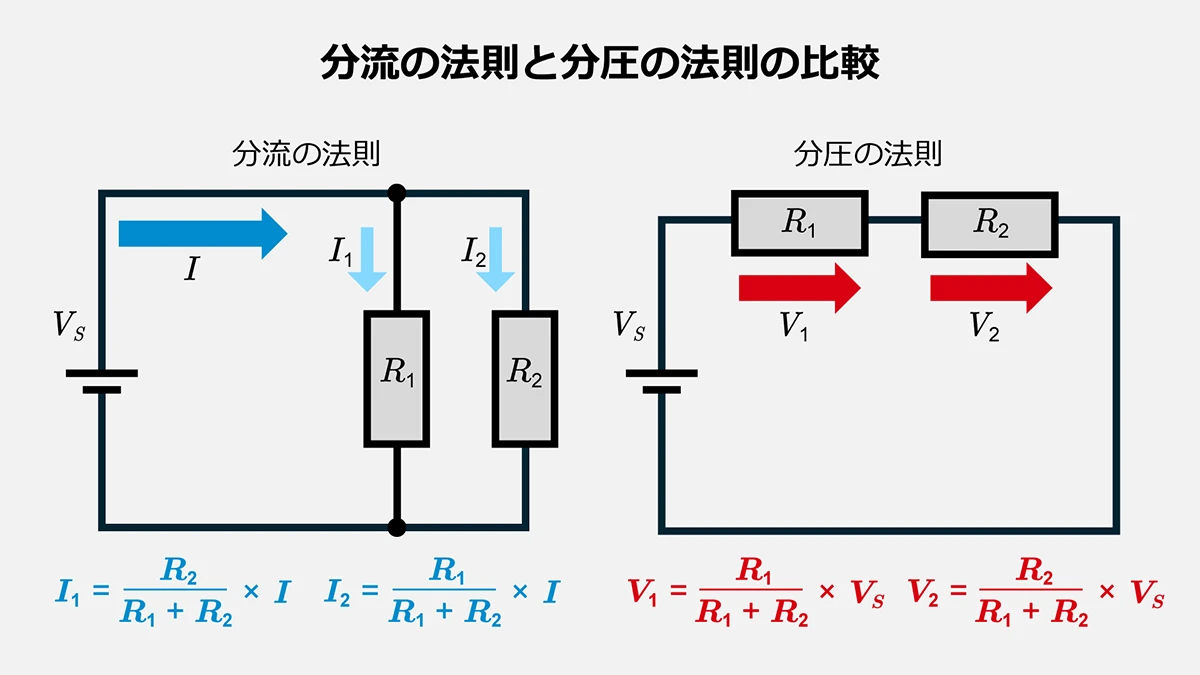

分流の法則と分圧の法則

電圧分割の基本式

直列接続の抵抗R1、R2に電源電圧Vを印加したとき、R1にかかる電圧V1は

\(V_1=V×\displaystyle\frac{R_1}{R_1+R_2}\)

分流回路では電流が抵抗値に反比例して分配されるのに対し、電圧分割回路では抵抗比に応じて電圧が振り分けられる点が異なります

分流回路と電圧分割回路の使い分け

  • 小電流を経路ごとに制御したい → 分流回路（並列）
  • 複数要素に異なる電圧を与えたい → 電圧分割回路（直列）

のように、目的に合わせて使い分けます。

分流の法則におけるトラブルシューティングと実務での留意点

分流回路を応用して計測や制御を行う際、理想モデルと実際の挙動がずれることがあります。ここでは代表的な問題点と対策を簡潔にまとめます。

想定外の電流経路

基板パターンや配線のレイアウトによって、理想とは異なる並列経路ができてしまうと、想定と違う分流比になる可能性があります。配線チェックやショート検出をして解決を図ります。

部品特性の非線形性

高温や大電流条件では、多くの抵抗が理想的な直線性を保てません。チップ抵抗は熱集中で抵抗値が変わることもあり、トランジスタやダイオードが混在する複合回路では半導体特性も絡み、一筋縄ではいきません。

高周波領域における分流特性

高周波になるとインダクタンスや容量が無視できなくなり、抵抗だけで考えた分流の法則が当てはまらなくなる場合があります。インピーダンス解析やマッチング設計が必要です。

分流の法則からの回路応用事例

分流回路は、複数の抵抗や負荷に電流を振り分けたい場面など、幅広いシーンで利用されます。具体的な活用例を見てみましょう。

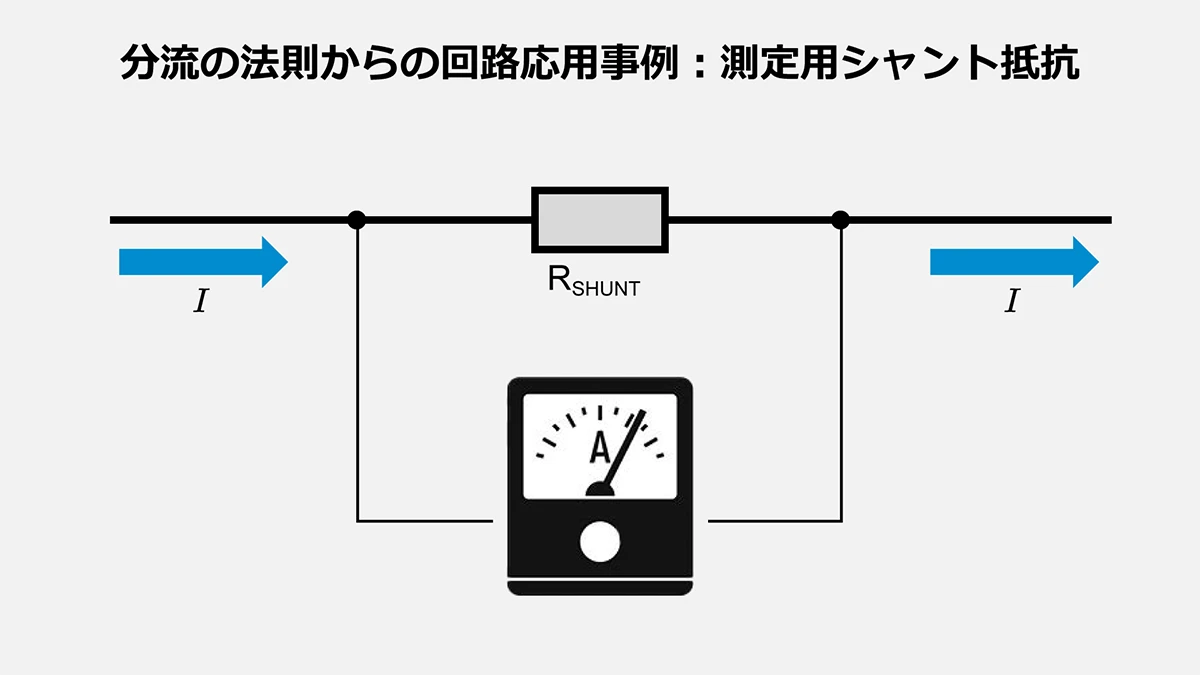

測定用シャント抵抗

大電流を測定する際、非常に低い抵抗値を持つシャント抵抗を電流経路に直列に挿入し、その両端に生じる小さい電圧を測定して電流を割り出す方法があります。測定回路はこのシャント抵抗に並列接続され、分流回路としては測定器にはごく一部の電流しか流れないため、高精度かつ安全に測定できる利点があり、電力メーター回路などにも応用されています。

分流の法則からの回路応用事例

電力メーターやセンサの保護回路

大きな電流を扱う回路でセンサや計測装置を直接接続すると、装置が過負荷になる危険があります。分流回路を利用し、一部の経路だけに必要最小限の電流を流して、それ以外の経路に大部分の電流を逃がすことで安全な計測を行う仕組みが構築できます。

並列レギュレータや電流分岐回路

並列型のレギュレータや複数のバッテリーセルを並列接続する回路では、分流を使って各系統やセルへの電流を制限・分配します。それぞれの経路にどの程度の電流が流れるかを把握し、均等化や安全設計を行うのに分流回路の考え方が不可欠です。

分流の法則のまとめ

分流回路と分流の法則は、並列回路において電流がどのように分配されるかを定量的に把握するための基盤となる知識です。並列回路では電圧が各経路で共通でも、抵抗値の比によって電流の分配が大きく変わり、その結果合成抵抗が低下して全体の電流量が増加することも把握する必要があります。コンダクタンスによる計算手法や多経路への応用、さらには実装上の注意点や誤差要因まで含め、分流の法則は回路設計全般で非常に重要な役割を果たします。

実際の設計や計測では、抵抗誤差や温度特性、配線抵抗や計測器の内部抵抗など、さまざまな要素が影響し合います。理論計算だけでなく、シミュレーションや実測を併用して、より精度の高い分流回路を構築することが重要です。大電流の取り扱いから低消費電力設計まで、分流回路の仕組みをしっかり理解しておくと、幅広い分野で役立ちます。
