容量性回路の基礎：コンデンサの直列・並列接続から理解する

2026.07.06

目次 [閉じる]

容量性回路とは、コンデンサが電荷を一時的に蓄える性質を利用し、電源電圧のリップルの平滑化、高周波ノイズ成分のバイパスによる雑音低減、及び直流を遮断して交流（信号成分）のみを結合する機能を持つ回路の総称です。コンデンサを適切に接続・配置することで、高周波領域でのノイズ抑制や電源安定化が実現可能です。実際の設計では、必要な容量値・耐圧・高周波特性を満たすために複数のコンデンサを直列・並列に組み合わせ、合成容量として扱うことが多く、この点が容量性回路を理解する最初の勘所となります。スマートフォンのタッチスクリーンや各種フィルタ回路などは容量性回路の代表的な例です。本記事では、まず合成容量（直列・並列）を押さえ、その後、RC応答や容量性リアクタンスへと展開し、容量性回路の物理的原理から実用設計上の留意点までを体系的に解説します。

容量性回路の基礎

コンデンサ（キャパシタ）は、「容量性回路」において中心的な役割を担う素子です。コンデンサには電荷を蓄え、電界を形成する特性があります。回路図上では2本の平行な線で表され、その基本原理は電荷を分離して蓄える点にあります。低周波から高周波まで、幅広い周波数領域でコンデンサの挙動を考察することで、フィルタや結合素子、バッファなど、さまざまな応用が可能になります。また、コンデンサは定常状態の直流に対しては電流が流れず、時間変化を伴う電圧に対してのみ電流が流れるという特性を持ちます。その結果として、直流成分は遮断され、交流成分が通過する挙動を示します。

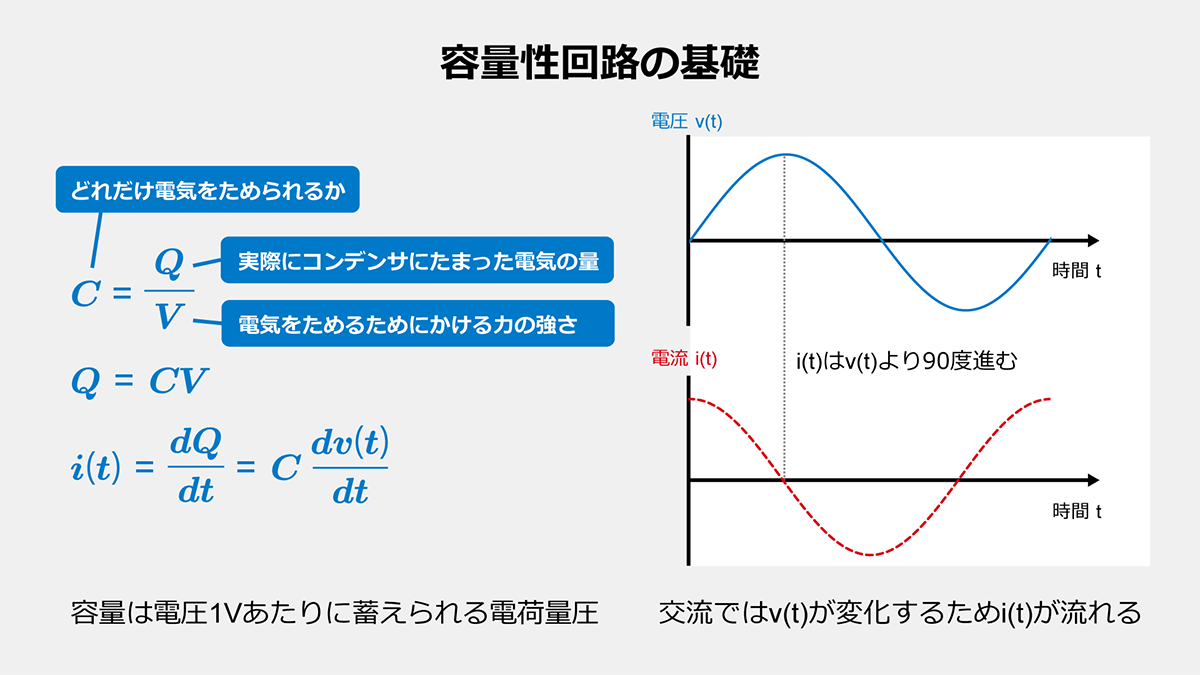

容量性回路の基礎

コンデンサの数式表現、コンデンサ電圧、単位について

コンデンサの容量（キャパシタンス）は「電圧1Vあたりに蓄えられる電荷量」として説明されることが多いです。式で表すと、以下のようになります。

\(C=\displaystyle\frac{Q}{V}\)

ここで、Qはコンデンサに蓄えられた電荷、vc はコンデンサ両端の電圧（コンデンサ電圧）を示します。したがって、Q=C·vc となります（電圧が時間変化する場合は Q(t)=C·vc(t)と書けます）。以降、電源の直流電圧はVDC 、交流電源はvs(t)と書き分け、コンデンサ両端電圧はvc(t)として扱います。
コンデンサが AC回路内に置かれ、電圧が時間的に変化する場合は、蓄えられる電荷も随時変化し、それがコンデンサ端子に流れ込む／流れ出す電流として観測されます（厳密には導体が貫通して流れるのではなく、電荷の出入り＝変位電流として現れます）。容量の単位はファラド（F）ですが、1Fは非常に大きいため、実際の回路ではナノファラド（nF）やマイクロファラド（µF）といった小さな単位がよく使われます。これは高周波フィルタや信号結合などの用途に適しています。

コンデンサの直列・並列接続と合成容量

現実の回路では、コンデンサを1つだけ使うわけではなく、複数のコンデンサを組み合わせて必要な容量や耐電圧を得ることが多いです。直列や並列、あるいは複合的に配置することで、回路の特性を調整します。

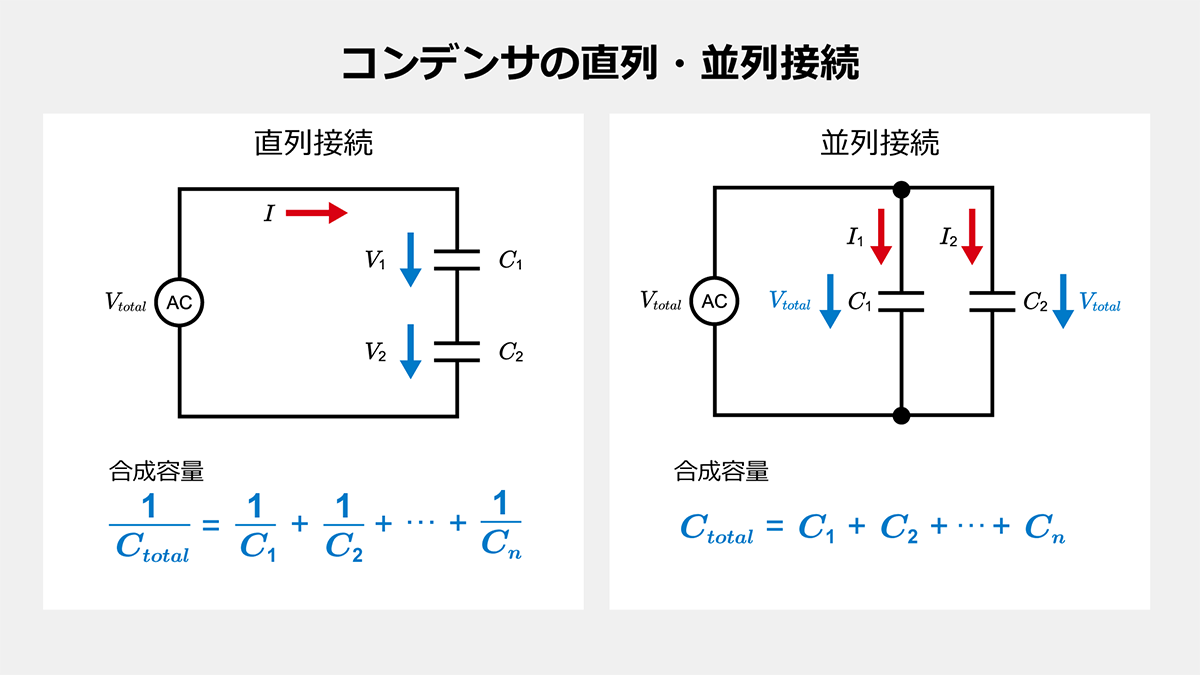

コンデンサの直列・並列接続

直列接続

コンデンサを直列に接続すると、合成容量Ctotal は各コンデンサの容量よりも小さくなります。総容量は下記式で求められます。

\(\displaystyle\frac{1}{C_{total}}=\displaystyle\frac{1}{C_1}+\displaystyle\frac{1}{C_2}+⋯+\displaystyle\frac{1}{C_n}\)

直列接続では各コンデンサに分割して電圧がかかるため、高電圧を扱う回路で高耐圧を実現しやすいメリットがあります。ただし、容量やリーク特性が異なると各コンデンサにかかる電圧が不均等になり、バランス抵抗などを入れる場合があります。直列接続では各コンデンサに蓄えられる電荷Qは等しいため、各コンデンサの端子電圧はVi =Q / Ci となります。したがって容量が小さいコンデンサほど大きな電圧がかかりやすく、ばらつきやリーク差による過電圧を避けるためにバランス抵抗を入れることがあります。

並列接続

並列に接続されたコンデンサ群は、各コンデンサの容量を足し合わせた値が全体の合成容量となります。

\(C_{total}=C_1+C_2+⋯+C_n\)

より大きな容量を実現したいときや、異なる種類のコンデンサを併用してそれぞれの特性を生かしたい場合に使われます。並列回路では、すべてのコンデンサが同じ電圧にさらされるため、電源電圧と同じ電圧降下を各コンデンサが受け持ちます。
以降、式中のCは単体容量を指す場合もありますが、直列・並列接続で構成した場合は合成容量Ctotal をCとして代入して読み進めてください。（ここでのvc(t) は直列・並列接続“全体”の両端電圧です）

DC回路における容量性回路の解析

DC電源でコンデンサを充電する

コンデンサをDCの電源に接続すると、まず充電の過程が進行します。はじめ、コンデンサ電圧が0Vであるときは、電源電圧との差が最大となるため、直列抵抗Rによって制限される範囲で大きな電流が流れます。やがて、コンデンサが電荷を蓄積し始め、その電圧が上昇していくにつれ、電源電圧との差（VDC − vc(t)）が小さくなるため、dvc(t) / dt も小さくなり電流は減少します。下記の式で電流を表せます。

\(i(t)=C\displaystyle\frac{dv_c(t)}{dt}\)

ここで i(t) はコンデンサ端子に流れ込む瞬時電流（端子電流）、Cは容量、vc(t) はコンデンサ電圧を表しています。充電の初期段階ではdvc(t) / dt が大きく、大きな電流が流れる点が特長です。最終的にコンデンサが電源電圧まで充電されると、電流はほぼ0になり、コンデンサはDCに対して事実上開回路のように振る舞います。
以降、vc(t) は「＋端子電位、 −端子電位」で定義し、i(t) はその＋端子に流れ込む向きを正とします。

RC充電の指数応答の導出手順

抵抗RとコンデンサCが直列接続され、DC電源VDC に接続された基本的な充電回路を考えます。

  1. キルヒホッフの法則から、抵抗両端の電圧i(t) × Rとコンデンサ電圧vc(t)の和が電源電圧VDC に等しい。
  2. i(t) = C·dvc(t) / dt と置き換えて、微分方程式を立てる。
  3. 一次の線形微分方程式を解くことで、コンデンサ電圧vc(t) を求める。

最終的に得られるコンデンサ電圧は以下です。

\(v_{c}(t)=V_{DC}(1-e^{-\frac{t}{RC}})\)

t =0の時点でvc(0) =0 となり、時間が経過すると e–t/(RC) 項が消えていき、vc(t) はVDC に漸近します。そのため、長時間経つとコンデンサは電源電圧まで充電され、直流に対しては開回路的な挙動を示すようになります。これは「コンデンサがDCをブロックする」とも言われる理由の一つです。

抵抗負荷へのコンデンサ放電

充電過程とは逆に、初期電圧V0 を持ったコンデンサを抵抗Rに接続すると、コンデンサ電圧vc(t) は指数関数的に低下します。これは下記のように表されます。

\(v_{c}(t)=V_{0} e^{-\frac{t}{RC}}\)

ここではt =0の時点でのコンデンサ電圧がV0 であり、時間の経過に伴って電荷が抵抗を通じて放出され、最終的には0Vに近づいていきます。電流も同様に指数関数的に減少し、コンデンサが持っていた電荷が消費されると、回路はやがて定常状態に至ります。
なお、受動符号規約の定義（＋端子へ流れ込む向き）では、放電時はdvc(t) < 0 のためi(t) = C·dvc(t) / dt は負になります（放電方向を正に取りたい場合は電流の定義を反転させて扱います）。

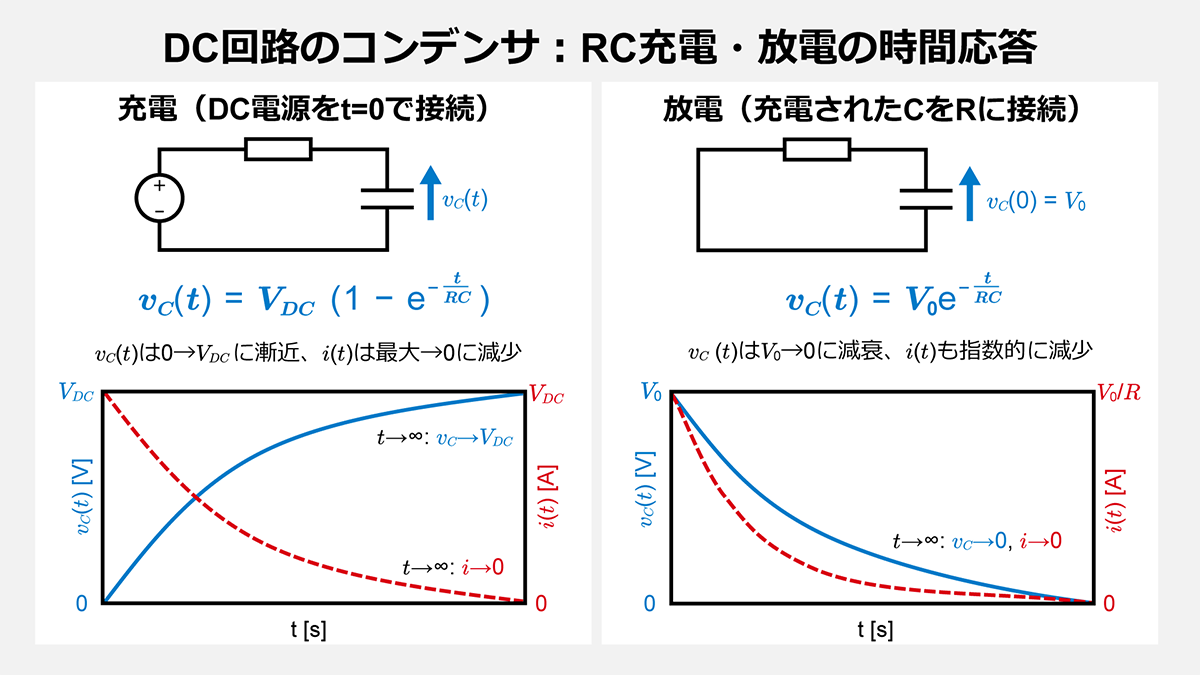

DC回路における充電・放電

DC回路におけるコンデンサの応用

コンデンサは DC系でも以下のような使い方が一般的です。

  • 平滑・フィルタリング
    電源回路において、整流器の後にコンデンサを配置するとリップル電圧を低減し、より安定したDC出力を得られます。
  • デカップリング
    デジタル回路などで、高速スイッチングによる局所的な電圧低下を吸収するためにコンデンサを設置します。
  • バックアップ電源
    大容量コンデンサを用いて、電源瞬断時に短時間だけ回路を維持する用途にも使われます。

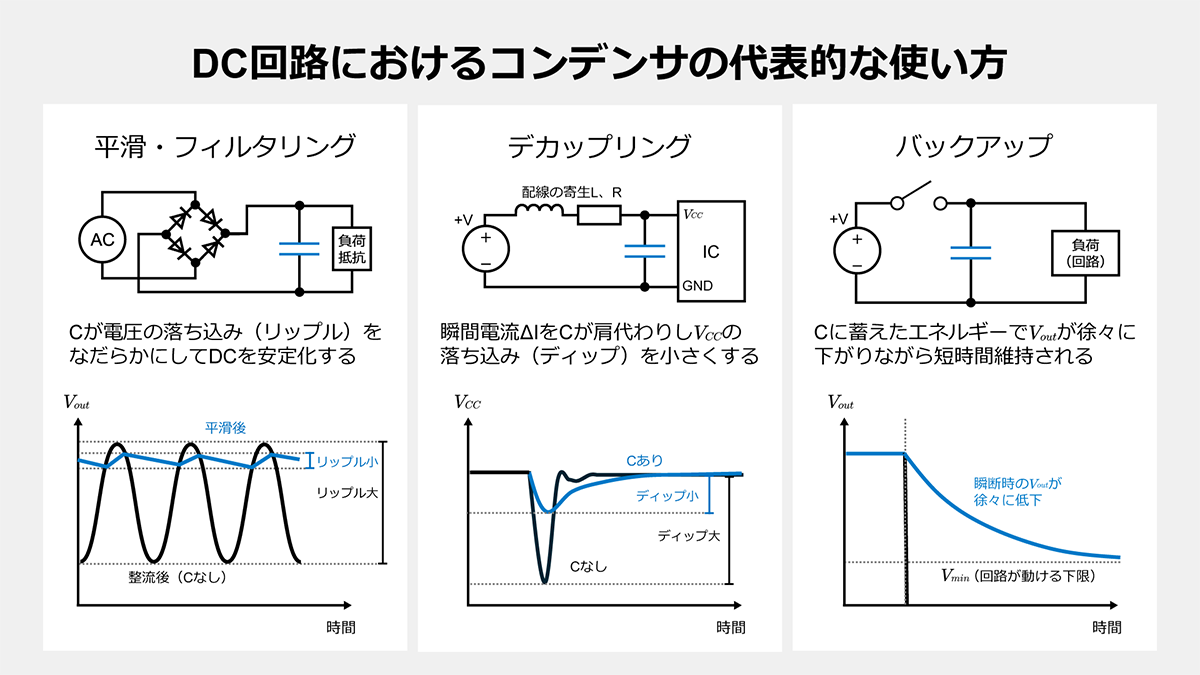

DC回路におけるコンデンサの代表的な使い方

容量性回路と交流（AC）における充電・位相角・波形

直流回路での動作を土台にして、今度は交流電圧が印加される環境でコンデンサがどのように振る舞うかを考えます。AC回路では電圧と電流が正弦波やその他の周期波形となり、コンデンサは連続的に充放電を繰り返します。

交流容量回路における電荷の反転と連続的な充放電

AC電源 vs(t) = Vm sin(ωt) などを想定すると、コンデンサは電圧が最大になるまで充電され、反対方向の電圧がかかると放電する、というサイクルを繰り返します。周波数やコンデンサの容量によって、1周期内に流れる電流の大きさやタイミングが大きく変化します。高周波数ではコンデンサを通る電流が大きくなり、低周波数では小さくなる傾向があります。これは、コンデンサが周波数に依存した「コンデンサリアクタンス」で電流に対抗する（阻む）ためです。瞬時の電圧極性が切り替わるたび、コンデンサにかかる電圧が変わり、電流の位相を大きく左右します。

容量性回路における電圧と電流の位相関係

純粋な容量性回路（電源とコンデンサが直接つながる理想C）ではvc(t) = vs(t) なので、i(t) = C·dvc(t) / dt はi(t) = C·dvs(t) / dt と同じ意味になります。また、コンデンサでは電流が電圧より90度進む関係になります。これを式で表すと、i(t) = C·dvC(t) / dt で表現でき、電圧変化率が最大となる瞬間が電流ピークとなるためです。逆に、電圧が最大となる瞬間は dvc(t) / dt = 0であるため、電流はゼロになります。

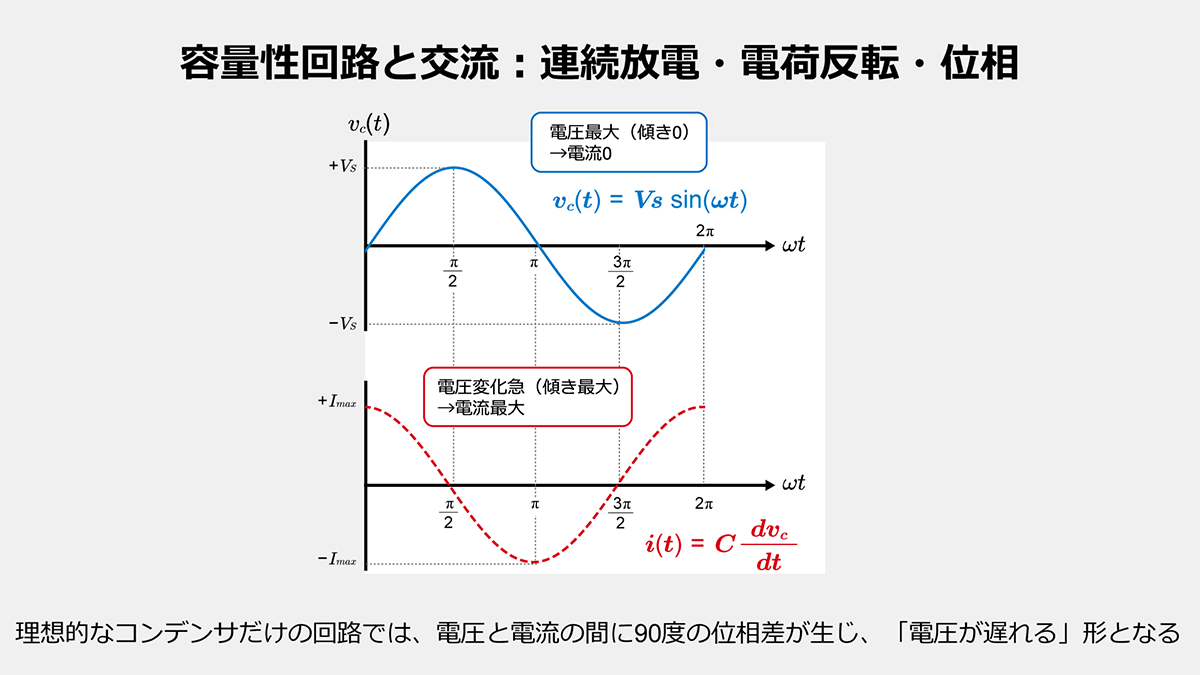

容量性回路における電圧と電流の位相関係

交流回路における容量性リアクタンスの理解

AC回路では、抵抗RのほかにインダクタンスLや容量Cが存在すると、それぞれの要素は周波数に応じた異なる「リアクタンス」を示します。コンデンサの場合、このリアクタンスを「容量性リアクタンス」と呼び、周波数fと容量Cに依存して変化します。
※リアクタンスについては「リアクタンスとは？ 「電気回路の流れにくさ」の記事で解説しています。

リアクタンスの公式と導出過程

コンデンサの電圧と電流の関係式 i(t) = C·dvc(t) / dt を、正弦波 vc(t) = Vm sin(ωt) に適用すると、交流中のコンデンサ電流を導出できます。

  1. vc(t) = Vm sin(ωt) を微分し、dvc(t) / dt = ω Vm cos(ωt)を得る。
  2. i(t) = C ω Vm cos(ωt)。
  3. 電圧と電流の振幅比から容量性リアクタンスXCを定義すると、XC = 1/(ωC) となる。

このときコンデンサの複素インピーダンスはZC = 1/(jωC) = -jXC と表されます。
ωは角周波数（2πf）なので、fを用いると以下のように書けます。

\(X_{C}=\displaystyle\frac{1}{2πf C}\)

単位はオーム（Ω）で示されますが、これは抵抗成分ではなく周波数に依存した「電流の通しにくさ」であり、消費電力を生まない（理想的には）という点で抵抗とは異なります。

AC容量回路における電力とエネルギー

理想的なコンデンサは交流を通しても電力を消費しません（ただし瞬時電力は正負に振れる）。実際の回路ではコンデンサと電源の間でエネルギーがやり取りされ、瞬間的には電力の移動が存在します。これを正しく理解することで、力率改善やエネルギーマネジメントの重要性が見えてきます。

交流コンデンサのエネルギー蓄積と返還

交流状態のコンデンサは、電圧が一方向に高まる間はエネルギーを蓄え、電圧が反転するとエネルギーを回路に戻すというサイクルを繰り返します。まず、瞬時にコンデンサに蓄えられるエネルギーは下式で表せます。

\(\displaystyle E=\displaystyle\frac{1}{2}C\left[v_{c}(t)\right]^2\)

vc(t) が正弦波（Vm sin(ωt) など）で変化するため、電圧の上昇時にはコンデンサに電荷が蓄えられ、電圧が下降あるいは極性反転すると放電が起こります。理想的なコンデンサでは、1周期分の正負のパワーの平均値が0になるため、外部から見ると「エネルギーを消費していない」ように振る舞います。
ただし平均有効電力が0であっても、電源とコンデンサの間では無効電力としてエネルギーが周期的に往復しており（進み無効電力）、この往復電流は配線抵抗やESRがあると損失の原因になります。

瞬時電力の式とその意味

回路要素における瞬時電力p(t) は次式で表せます。

\(p(t)=v_{c}(t)\times i(t)\)

コンデンサの場合、

\(i(t)=C\displaystyle\frac{dv_{c}(t)}{dt}\)

vc(t) = Vm sin(ωt) とすれば、i(t) = C ω Vm cos(ωt) となり、そこから

\(p(t)=\left[V_{m} \sin(ωt)\right]×\left[C ω V_{m} \cos(ωt)\right]=C ω V_{m}^2 \sin(ωt) \cos(ωt)\)

更に、三角関数のsin(α)cos(α) = ½ sin(2α)により、

\(p(t)=\displaystyle\frac{C ω V_{m}^2}{2}\ \sin(2ωt)\)

となり、正負に振動する形が得られます。1周期分を積分すると理想的には0となり、平均消費電力は存在しません。
この正負に振動する電力成分が無効電力であり、エネルギーが電源とコンデンサの間を周期的に往復していることを意味し、無効電力と打ち消し合うようにコンデンサを入れるのが力率改善（PF補償）の基本です。
※力率については「力率とは？：計算と効率改善」の記事に記載されています。

エネルギーの往復と周波数依存性

容量性リアクタンスXC = 1/(ωC) は周波数が高くなるほど小さくなるため、高周波ほどコンデンサが電流を通しやすくなります。これは電圧変化に対して迅速に充放電を行うためであり、力率改善（PF補償）やリップル低減などに応用されます。一方、容量が大きい場合には、瞬時にやり取りされる電荷が増えるため、抵抗や配線などの要素による電圧降下や熱損失が無視できない場合もあります。こうした現象を考慮することで、フィルタ設計や電源設計を適切に行えます。

実用上のポイント（設計・応用）

  1. 力率補正：コンデンサは進み無効電力を供給できるため、遅れ無効電力を持つインダクティブ負荷と組み合わせることで全体の力率を向上できます。
  2. フィルタリングと共振：インダクタとコンデンサを組み合わせるLC回路で、ある周波数のみを選択的に通したり遮断したりする共振回路を構成できます。
  3. 設計上の制約：実際のコンデンサには ESR（等価直列抵抗）などが存在し、理想的には消費しないはずのエネルギーが一部熱として失われることがあり、大電流・高周波環境では注意が必要です。

このように、AC下でのコンデンサの「エネルギーを一時的に蓄え、また返す」という特性によって、発振や無効電力の制御など、電子・電力分野において重要な役割を果たします。

ACコンデンサ回路における設計上の考慮事項

エンジニアは、コンデンサを回路に組み込むとき、性能や信頼性、安全面など多角的に検討する必要があります。これは単純な容量性回路から複雑な AC回路まで共通の課題です。

熱と経年劣化

コンデンサは、特にアルミ電解コンデンサなど、化学的な特性に依存するものが多いです。高温下では劣化が速まり、容量の低下や内部抵抗の増加を招きます。特に過酷な温度環境で使用される場合、温度定格や寿命特性を十分に考慮する必要があります。経年劣化によって本来の容量を維持できなくなると、電源のリップル低減能力が失われたり、タイミング回路が狂ったりする原因になります。

基板レイアウトと寄生成分

高周波領域では、コンデンサのリード線や基板パターンのインダクタンス、レジスタンスなど、思わぬところに寄生要素が生まれます。これらは高周波動作に影響を与え、フィルタ特性や共振周波数をずらす要因となるため、コンパクトかつノイズ干渉の少ないレイアウトが求められます。また、寄生成分による局所的な電圧降下や熱発生が問題になる場合もあるため、適切なレイアウト設計が不可欠です。

まとめ：容量性回路の可能性を最大限に活用する

容量性回路は、電圧と電流の関係が他の受動素子とは大きく異なり、一時的にエネルギーを貯蔵して放出する性質を持っています。こうした特性を理解することで、フィルタやタイミング回路、力率補正など、非常に多彩な応用が可能です。
DC回路における指数関数的な充放電、AC回路における90度の位相差や周波数依存のリアクタンス、コンデンサの種類や接続方法、経年劣化といった多面的な要素を総合的に評価することが必要です。容量性回路は、電子回路及び電力工学における重要な基盤を成しており、電源リップル低減や高周波フィルタ、信号結合から力率補正まで、実用的かつ幅広い分野に役立っています。
シミュレーションや実機テストを駆使して、最適なコンデンサ容量、種類、実装方法を選定することで、信頼性と性能を両立できる回路設計が実現します。単純な容量性回路によるデカップリングから、力率補正を担う高度なACコンデンサ回路まで、その基本にある「電流と電圧の位相差を制御し、瞬時的にエネルギーをやり取りする」原理を理解することは、すべてのエンジニアにとって不可欠です。
